“ワイドマルチ　AV　ステーション”システム

• 視認性に優れた6.5型ワイド画面のディスプレイにナビゲーション・情報・TV・オーディオなどの画面を切り替えて表示するとともに，それらの操作を行うことのできる新仕様（03年度仕様）の“ワイドマルチ　AV　ステーション”を採用し，C/G/Sパッケージにメーカーオプション設定しました。
• 操作パネル意匠は，統一感のあるスイッチ配置やスイッチのショートストローク化などにより，すっきりとした高精度感あふれるデザインとしました。また，新たな各操作画面デザインや地図表示を採用し，見栄えに優れたものとしました。
• 03年度仕様“ワイドマルチ　AV　ステーション”は，ハンズフリーシステム^＊により接続したお客様の携帯電話などでネットワークと連携し，「ヘルプネット」・「Ｇ－ＢＯＯＫ」といったオンラインサービスの利用およびハンズフリー通話を行うことができます。

■　注　意　■

Ｇ－ＢＯＯＫオンラインサービスの開始は，2003年の8月を予定しております。



• 音声操作機能を採用することで，ハンズフリーシステム^＊接続時には，音声コマンドによる操作が行えるものとしました。
• 3メディアVICS対応機器（ビーコンユニット）^＊の接続により，電波/光ビーコンからのVICS情報を受信してナビゲーションモード画面上にVICS道路交通情報が表示できるものとしました。

□　参　考　□

＊ ： 販売店装着オプション設定

“ワイドマルチ　AV　ステーション”構成

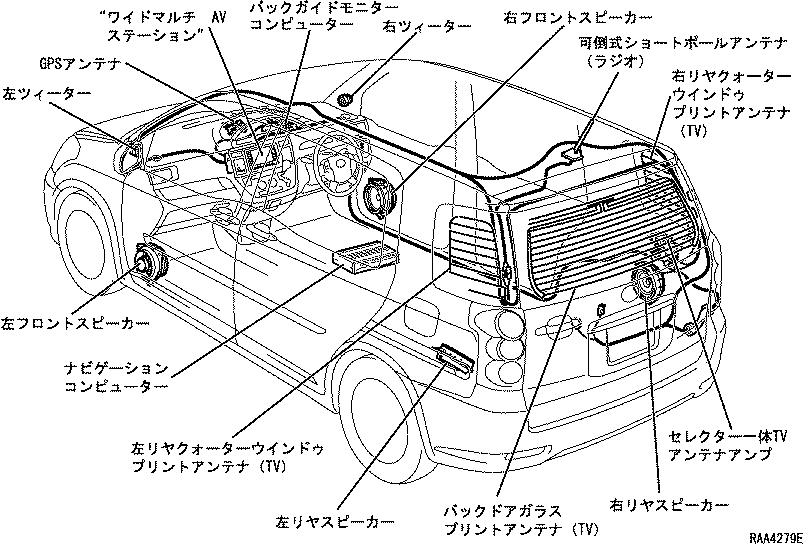

主要構成部品配置

1. ナビゲーションやTVといった基本機能を制御する構成部品は、以下のように配置しています。



主要構成部品

構成部品		主な機能
“ワイドマルチ　AV　ステーション”（富士通テン製）		以下の主な内蔵構成部品および車両の各所に配置された構成部品からのデータを入力・処理することで，映像・音声により様々な情報や作動状況を表示する。
	メインコンピューター	ナビゲーションコンピューターからのRGB映像信号をバックガイドモニターコンピューターを経由して入力・制御し，ディスプレイパネルへ出力する。 タッチスイッチおよびパネルスイッチ操作信号に応じて“ワイドマルチ　AV　ステーション”システムの各表示・機能を制御する。 表示画面のカラーバランスを調整する。
	ディスプレイパネル	メインコンピューターからのRGB映像信号により，カラー液晶パネルで地図画面や操作画面などを，TVチューナーからの映像信号によりTV放送画面を表示する。 タッチスイッチとパネルスイッチの操作信号をメインコンピューターへ出力する。
	TVチューナー	セレクター一体TVアンテナアンプが入力するTV放送電波を受信・選局し，映像信号を“ワイドマルチ　AV　ステーション”のディスプレイ部に，音声信号をスピーカーへ出力する。
ナビゲーションコンピューター		GPSレシーバーからの信号により自車位置を検出する。 コンビネーションメーターからの車速信号により走行距離を算出する。 ジャイロセンサーからの信号により進行方向を検出する。 DVD-ROMプレーヤーで読み取った地図情報データおよび算出した自車位置などを，RGB映像信号として“ワイドマルチ　AV　ステーション”へ出力する。 ナビゲーション案内音声信号を右ツィーター・右フロントスピーカーへ出力する。
	GPSレシーバー	GPSアンテナからの信号を復調してナビゲーションコンピューター内のメインコンピューターに出力する。
	ジャイロセンサー	車両の鉛直軸方向の回転速度（ヨーレート・自転運動）を検出し，ナビゲーションコンピューター内のメインコンピューターに出力する。
	DVD-ROMプレーヤー	地図用DVD-ROMディスクに記憶されているデータを読み取り，ナビゲーションコンピューター内のメインコンピューターへ出力する。
地図用DVD-ROMディスク		ナビゲーションコンピューターに内蔵のDVD-ROMプレーヤーに1枚装填されており，地図情報・案内音声・目的地検索の各データを記憶している。
GPSアンテナ		高度約2万kmの地球を取り巻く軌道上の各軌道に配置されたGPS衛星から常時発信されている軌道信号と信号発信時刻の信号を受信し，GPSレシーバーへ出力する。
TVアンテナ		バックウインドゥプリントアンテナおよびリヤクォーターウインドゥプリントアンテナで，4系統のTV放送電波を受信し，セレクター一体TVアンテナアンプへ出力する。
セレクター一体型TVアンテナアンプ		4系統のTVアンテナ信号のうち受信状態の良いものを切り替えてTVアンテナアンプに出力する。（TVアンテナセレクター） TVアンテナセレクターで切り替えられた1系統のTVアンテナ信号を増幅し，“ワイドマルチ　AV　ステーション”に内蔵のTVチューナーへ出力する。（TVアンテナアンプ）
スピーカー		ナビゲーション案内音声およびオーディオ・TV音声を出力する。
コンビネーションメーター		車速信号（パルス信号）をナビゲーションコンピューターに出力する。
テールランプリレー		テールランプ　ON信号を“ワイドマルチ　AV　ステーション”へ出力する。
パーキングブレーキスイッチ		パーキングブレーキ　ON信号を“ワイドマルチ　AV　ステーション”へ出力する。
ニュートラルスタートスイッチ		シフトポジション信号を“ワイドマルチ　AV　ステーション”へ出力する。
バックガイドモニターコンピューター		ナビゲーションコンピューターからの映像信号を中継し，“ワイドマルチ　AV　ステーション”へ出力する。

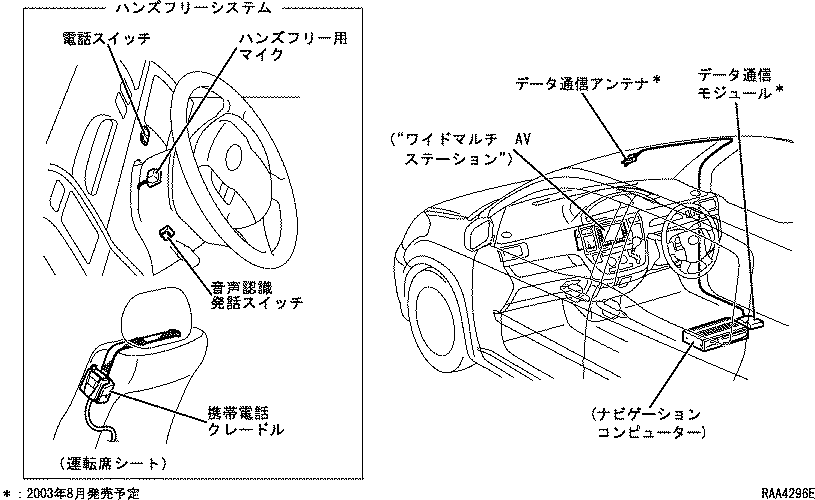

通信系機能構成部品配置

1. 音声操作とＧ－ＢＯＯＫなどの通信系機能を制御する構成部品は、以下のように配置しています



通信系機能構成部品（販売店装着オプション設定）

構成部品	主な機能
ハンズフリー用マイク	音声コマンドを入力し，音声信号をナビゲーションコンピューターへ出力する。
音声認識発話スイッチ	音声認識発話スイッチのON/OFF信号をナビゲーションコンピューターへ出力する。
携帯電話クレードル	お客様の携帯電話からの音声信号などをナビゲーションコンピューターへ出力する。
データ通信アンテナ＊	Ｇ－ＢＯＯＫネットワークからの情報データを受信し，データ通信モジュールへ出力する。 自車情報のデータなどをＧ－ＢＯＯＫネットワークへ送信する。
データ通信モジュール＊	携帯電話網経由でＧ－ＢＯＯＫネットワークと様々な情報交換を行い，ナビゲーションコンピューターへデータの入出力を行う。

□　参　考　□

＊ ： 2003年8月発売予定




構成部品構造

1. “ワイドマルチ　AV　ステーション”（富士通テン製）
1. “ワイドマルチ　AV　ステーション”は可倒式のディスプレイパネル部と本体から構成されています。
2. ディスプレイパネル部には表示画面サイズ6.5型ワイドの感圧タッチパネル操作対応のカラー液晶パネルを組み込んであり，地図画面やオーディオ表示・操作画面を表示します。また，液晶パネル照明用バックライトを内蔵しています。その他に，ディスプレイ周辺にパネルスイッチを配置しています。
1. ディスプレイパネル（カラー液晶パネル）
1. ディスプレイパネルはTFT（Thin Film Transistor：薄膜トランジスター）方式の液晶パネルを使用し，一般的なTV画面の縦：横比3：4に対してワイドな9：16の縦79.3mm×横143.4mmを表示画面として使用しています。液晶セルは縦234・横1200の画素に細分化されており，各カラーフィルターに対応する液晶セル（画素）それぞれをRGB映像信号によって全閉から全開までアナログ的に制御することで加色混合され，すべての色を表現することができます。

カラー液晶パネル仕様

表示方式	TN液晶透過型
カラー表示	RGBカラーフィルター，加色混合
駆動方式	TFT，アクティブマトリクス駆動
表示画面サイズ［mm］	縦79.3×横143.4
表示画素数［ドット］	縦234×横1200
画素サイズ［mm］	縦0.339×横0.3585
カラーフィルター配列	RGBストライプ配列

2. バックライト
1. 液晶自体は発光能力のない受動素子であるため，カラー液晶パネルの裏側に冷陰極管（蛍光ランプ）を使用したバックライトを配置しました。
2. ナビゲーションコンピューター
1. ナビゲーションコンピューターは，信号を演算・処理するナビゲーションメインコンピューター・各種メモリ・ジャイロセンサー・DVD-ROMプレーヤーなどで構成されています。取り付け位置は，運転席下のフロアパネルとしました。
1. DVD-ROMプレーヤー
1. DVD-ROMプレーヤーは，ナビゲーションコンピューターに内蔵されており，DVD-ROMディスク内の情報を読み取るDVD-ROMドライバー部と，DVD-ROMディスクのコントロールを行うインターフェイスコンピューター部で構成されています。
3. 地図用DVD-ROMディスク
1. ナビゲーションコンピューター内のDVD-ROMプレーヤー部に1枚装填しており，地図情報・ルート情報の各画面データ・音声案内データなどを記憶しています。
4. ハンズフリーシステム（販売店装着オプション設定）
1. ハンズフリー用マイク・音声認識発話スイッチ
1. ハンズフリー用マイクは，単一方向性のボックス型マイクとしました。取り付け位置を，ハンズフリー用マイクはステアリングコラム上面・音声認識発話スイッチはステアリングコラム左側面としました。
2. 携帯電話クレードル
1. お客様の携帯電話と“ワイドマルチ　AV　ステーション”との音声およびデータ通信を中継します。取り付け位置は，運転席シート左側としました。
3. 電話スイッチ
1. ハンズフリー通話用のスイッチで開始スイッチ・終了スイッチ二つのスイッチを設けています。取り付け位置は，ステアリングコラム右側のインストルメントパネルとしました。
5. データ通信モジュール・データ通信アンテナ（販売店装着オプション設定・2003年8月発売予定）
1. データ通信モジュールは，無線でＧ－ＢＯＯＫネットワークと様々な情報の送受信を行う，専用の高速通信モジュールです。（音声通信には対応していません。）取り付け位置は，運転席下のフロアパネルとしました。
2. データ通信アンテナは，800MHz帯対応のガラス貼り付けアンテナとしました。貼り付け位置は，ウインドシールドガラス中央上部としました。
6. TVアンテナ
1. 左右のリヤクォーターウインドゥガラスに1系統づつ，バックドアガラスに2系統を配置した4パターンのダイバーシティーアンテナとしました。

システム回路図

1. “ワイドマルチ　AV　ステーション”を中心に下図のような回路構成で全体のシステム制御を行っています。

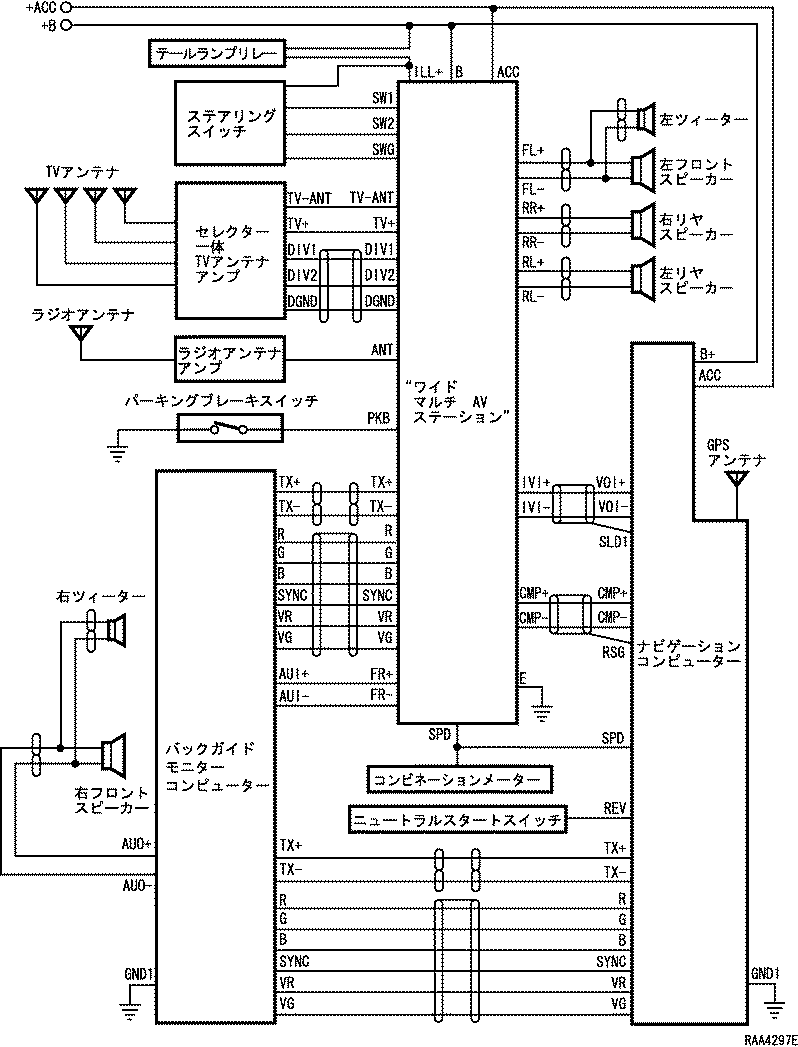

1. “ワイドマルチ　AV　ステーション”標準設定部品回路



2. “ワイドマルチ　AV　ステーション”販売店装着オプション設定部品回路

機能全般

操作・機能の全般について

1. 03年度仕様の“ワイドマルチ　AV　ステーション”は，主に以下の機能を備えています。

“ワイドマルチ　AV　ステーション”機能概要一覧

モード	項　目	主な機能
ナビゲーション		ナビゲーション画面の表示・操作
情報	FM多重	FM多重一般文字情報の表示
	TEL	電話番号一覧の表示
	メンテナンス	メンテナンス情報の表示・入力
	カレンダー	カレンダーの表示
	情報付施設	地図上の主な施設についての詳細情報の探索表示
	周辺モニター＊1	バックガイドモニターに関する各設定
	ETC＊2	ETCの各情報表示
	設定	情報画面・オーディオ操作画面などの「自動解除」/「継続表示設定」など
TV		TV放送の表示・操作
オーディオ		オーディオ操作画面の表示・操作
通信	ハンズフリー＊3	ハンズフリー通話の表示・操作
	ヘルプネット＊4	緊急通報システム「ヘルプネット」での通報・表示・操作
	Ｇ－ＢＯＯＫ＊5	Ｇ－ＢＯＯＫオンラインサービスの表示・操作
画質調整		画質の調整

□　参　考　□

＊１：メーカーオプション設定のバックガイドモニター装着車

＊２：販売店装着オプション設定のETCシステム装着車

＊３：販売店装着オプション設定のハンズフリーシステム接続時。なお，携帯電話は，指定された機種のみが使用できます。

＊４：販売店装着オプション設定のハンズフリーシステム接続時。なお，ヘルプネットを利用するには，会員登録や保守点検などが必要になります。

＊５：販売店装着オプション設定のハンズフリーシステムまたは販売店装着オプション設定（2003年8月発売予定）のデータ通信モジュール接続時。なお，Ｇ－ＢＯＯＫを利用するには，利用契約や各種登録などが必要になります。



2. ナビゲーションモードでできることの詳細については，ナビゲーション系機能を参照してください。（参照先　“ワイドマルチ　AV　ステーション”システム－ナビゲーション系機能 ）
3. 情報モード・TVモードの機能でできることの詳細については，情報系機能を参照してください。（参照先　“ワイドマルチ　AV　ステーション”システム－情報系機能 ）
4. 通信系の機能でできることの詳細については，通信系機能を参照してください。（参照先　“ワイドマルチ　AV　ステーション”システム－通信系機能 ）

基本操作

1. パネルスイッチ操作
1. ディスプレイの表示画面は，TVモード画面・情報モード画面・ナビゲーションモード画面などから構成されており，各モード画面はディスプレイ周りに配置されたパネルスイッチから呼び出すことができます。
1. ディスプレイパネルの開閉操作
1. ディスプレイパネル部は可倒式になっており，スイッチ操作でOPEN・CLOSE・TILTの動作を行います。
2. ディスプレイパネルがCLOSE時にOPENスイッチを押すとOPEN状態になります。カセット・CDの挿入・取り出しはこの状態で行います。（再度OPENスイッチを押すことで，ディスプレイパネルはCLOSE状態へ復帰作動します。）
3. ディスプレイパネルがCLOSE時にTILTスイッチを押すごとに約7°→14°→21°と3段階にチルトさせることができ，ディスプレイパネルを好みの角度に調整することができます。（21°時にTILTスイッチを押すとCLOSE状態となります。）
4. チルトした状態でイグニッションスイッチ（ACC）をOFFすると，CLOSE状態に戻り，再度イグニッションスイッチ（ACC）をONすると，自動的に前回イグニッションスイッチ（ACC）をOFFした時点でのチルト角度に戻ります。



2. タッチスイッチ操作
1. 各モード画面（情報・TVなど）を呼び出した後の操作は，ディスプレイ画面上に表示されたスイッチ枠を直接指で触れることで入力ができるタッチスイッチによって行います。
3. ステアリングスイッチ操作
1. TV音量の調整などをステアリングに設定したステアリングスイッチでも行うことができるものとしました。詳細は、オーディオシステムを参照してください。（参照先　オーディオシステム－オーディオ部品 ）
4. 音声操作（販売店装着オプション設定のハンズフリーシステム接続時）

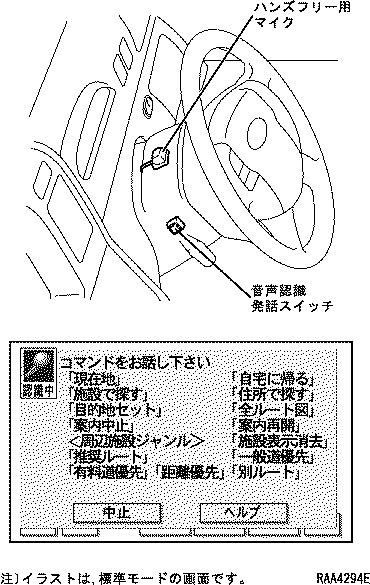

1. 音声認識発話スイッチを押して，画面上に音声認識マークを表示させた後，ハンズフリー用マイクに向かって音声コマンドを発声することによりナビゲーションなどの操作を行えるものとし，操作性に優れたものとしました。



2. 音声操作には，「標準モード」と「拡張モード」があり，用途などによってそれぞれを任意に切り替えることができます。

音声操作のモード

モード	内容
標準モード	ナビゲーションのみ操作可能 ナビゲーション・Ｇ－ＢＯＯＫ＊操作の基本的な音声コマンドが使用可能 コマンドリストは音声認識発話スイッチを押すことで表示
拡張モード	ナビゲーション・オーディオ・Ｇ－ＢＯＯＫ＊の操作が可能 すべての音声コマンドが使用可能 コマンドリストは，タッチスイッチの「ヘルプ」をタッチすることで表示 ジャンル・電話番号・郵便番号・マップコード・メモリ地点の名称読みでも地図検索が可能

□　参　考　□

＊ ： Ｇ－ＢＯＯＫの音声コマンドは利用契約・各種登録を済ませている場合のみ有効となります。




標準モード音声操作コマンド（一例）

コマンド名称	音声認識フレーズ	動　作
現在地	「げんざいち」	現在地表示画面を呼び出す。
全ルート図	「ぜんるーとず」	全ルート図を表示する。
施設で探す	「しせつでさがす」	目的地設定にて，施設で検索する。

拡張モード音声操作コマンド（一例）

コマンド名称	音声認識フレーズ	動　作
2D	「つーでぃー」	2D表示の地図に切り替える。
2画面表示	「にがめんひょうじ」	2画面表示の地図に切り替える。
市街図	「しがいず」	表示中の地図を市街図に切り替える。

拡張モードオーディオ音声操作コマンド（一例）

コマンド名称	音声認識フレーズ	動　作
FMラジオ（オーディオモード切り替え）	「えふえむらじお」	オーディオモードをFMラジオに切り替える。
トラックアップ	「とらっくあっぷ」	CD使用時において，次の曲の頭出しを行う。
