概要

エアコンユニット・エアダクト

設定

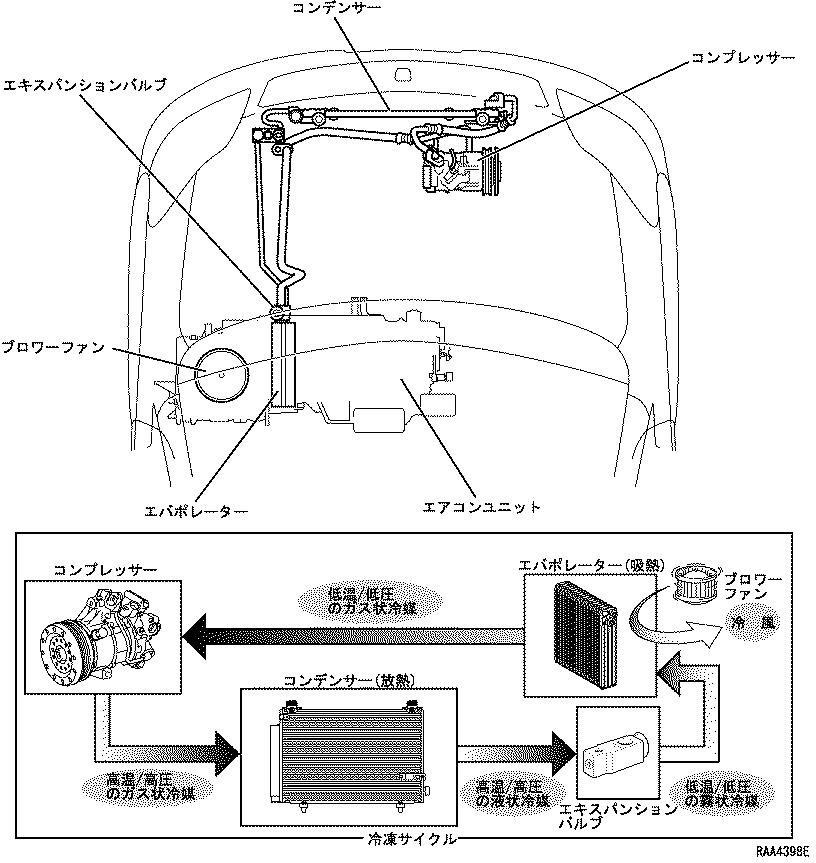

ヒーター　＆　エアコンディショナーシステム概要

ヒーター　＆　エアコンディショナーシステムの主な内容一覧
項　目
内　容
エアコン稼動時燃費向上構造
  • ラジエーターおよびフロントバンパーとラジエーターアッパーサポート間に大型熱風回り込み防止シャッターを設定。
エアコンユニット・エアダクト
  • 横置きエアコンユニットを採用。（寒冷地仕様車には内外気2層ユニットを採用）
  • 広角小型ハイフローデフロスターを採用。
  • 後席足元への暖房性能に優れたリヤヒーターダクトを，寒冷地仕様車に標準設定。
エバポレーター
  • 小型で軽量のMSエバポレーター（MS：Multi　Tank　Super　Slim　Structure）を採用。
ヒーターコア
  • 小型で軽量のSFAヒーターコア（SFA：Straight　Flow　Aluminum）を採用。
クリーンエアフィルター
  • クリーンエアフィルターを全車に標準設定。
コンデンサー
  • 高効率かつ軽量なサブクールコンデンサーを採用。
コンプレッサー
  • 樹脂DLプーリー使用の外部可変容量コンプレッサーを採用。
冷媒
  • オゾン層の破壊に配慮して，エアコン冷媒に塩素を含まないHFC-134ａ（R-134a）を採用。
内外気2層制御用コンピューター
  • マニュアルエアコンディショナー装着車の寒冷地仕様車に内外気２層制御用として，専用のコンピューターを採用。

単体性能とコンポーネント諸元

ヒーター仕様
項　目
仕　様
放熱量[W]
標準仕様車：4500，寒冷地仕様車：4800
風量[m3/h]
標準仕様車：280，寒冷地仕様車：300
消費電力[W]
170以下
ブロワーファン＜直径×高さ＞[mm]
標準仕様車：140×75
寒冷地仕様車：130×54（外気側）・140×51（内気側）
ブロワー風量切り替え（マニュアル用）
4段（除くOFF）
ブロワー風量切り替え（オート用）
オート時：31段（除くOFF），マニュアル時：5段（除くOFF）
ヒーターコアサイズ＜横×高さ×幅×フィンピッチ＞[mm]
216.9×130×27×1.8
エアコンディショナー仕様
項　目
仕　様
冷房能力[W]
4100
風量[m3/h]
420
消費電力[W]
標準仕様車：220以下，寒冷地仕様車：200以下
ブロワー風量切り替え（マニュアル用）
4段（除くOFF）
ブロワー風量切り替え（オート用）
オート時：31段（除くOFF），マニュアル時：5段（除くOFF）
コンプレッサー形式
5SE09
プーリー比＜クランクシャフトプーリー径/コンプレッサープーリー径＞［mm］
157/120＝1.31
エバポレーターサイズ＜横×高さ×幅×フィンピッチ＞[mm]
214.9×215×58×3.0
コンデンサーサイズ＜横×高さ×幅×フィンピッチ＞[mm]
500×325.4×16×2.65

冷媒
