ウォッシャーシステム

• フロント/リヤ兼用の2.3L入りウォッシャータンクを採用しました。
• フロントウォッシャーノズルには，着水点を8点とした2チップ4ウェイタイプを採用し，高い洗浄能力を確保しました。
• リヤウォッシャーノズルには，1穴タイプを採用しました。
• フロントウォッシャーノズル内に密閉式チェックバルブを内蔵し，ノズルからの液だれ防止をはかったほか，ウォッシャー液の噴射応答性に優れたものとしました。
• ウォッシャータンクとウォッシャーモーターをフロント/リヤ兼用とする2アウトレットポンプを採用しました。

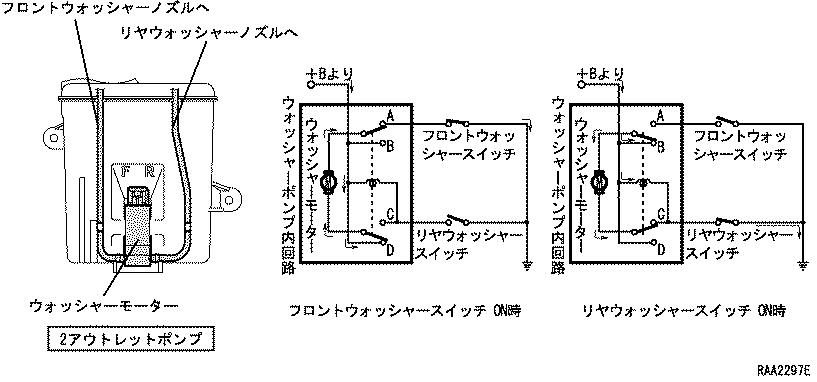

2アウトレットポンプ

構造と作動

1. 2アウトレットポンプは，ウォッシャーモーターの回転方向を制御することによって，ウォッシャー液の流路をフロントとリヤの2方向に切り替える構造となっています。
2. フロントウォッシャースイッチをONすると，＋B電源からの電流が接点D→ウォッシャーモーター→接点A→アースヘと流れてモーターが正転作動し，フロントウォッシャーノズルへウォッシャー液を送ります。
3. リヤウォッシャースイッチをONした場合は，まず+B電源からの電流がコイル→アースと流れることで接点B・接点CがONします。これにより，＋B電源からの電流が接点B→ウォッシャーモーター→接点C→アースへと流れてモーターが逆転作動し，リヤウォッシャーノズルへウォッシャー液を送ります。
