イルミネーテッドエントリーシステム

• 各ドアを閉めた後でもルームランプ・デッキルームランプを約15秒間点灯させるイルミネーテッドエントリーシステムを採用し，全車に標準設定しました。
• イルミネーテッドエントリー制御中に，運転席ドアをロックした場合には，点灯中のランプが即消灯（フェードアウト）するシステムとしました。
• キー連動またはトランスミッターにより運転席ドアがアンロックされた場合に，ルームランプを約15秒間点灯させるドアロックランプ制御を採用しました。
• いずれかのドアが半ドアまたは開いた状態で，イグニッションキーが差し込まれていない場合に，ルームランプの点灯が約20分以上継続されると，自動的にルームランプを消灯させるバッテリーセーバー機能を採用しました。
• イルミネーテッドエントリーシステムの制御を行う回路を，インストルメントパネル内運転席側に取り付けのボデーコンピューターに内蔵しました。

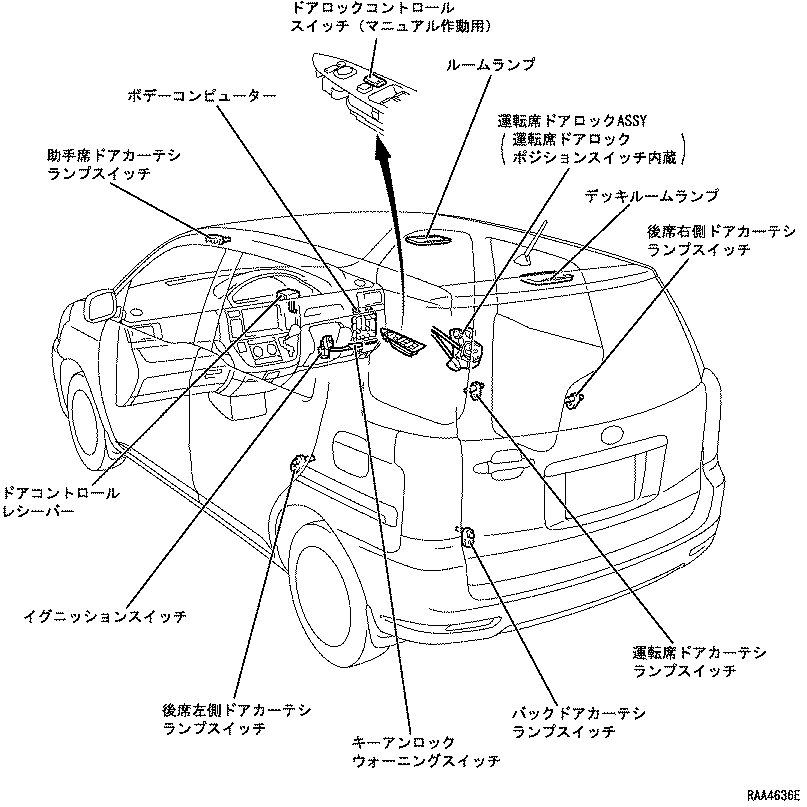

イルミネーテッドエントリーシステム作動

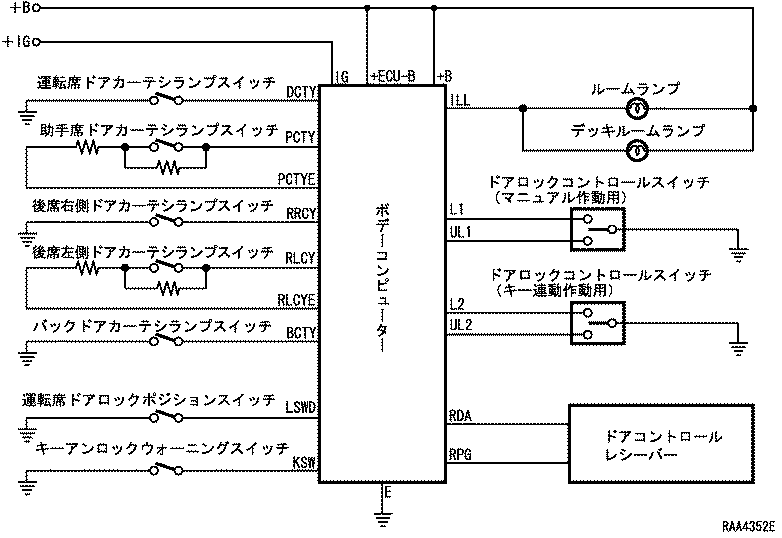

システム回路図

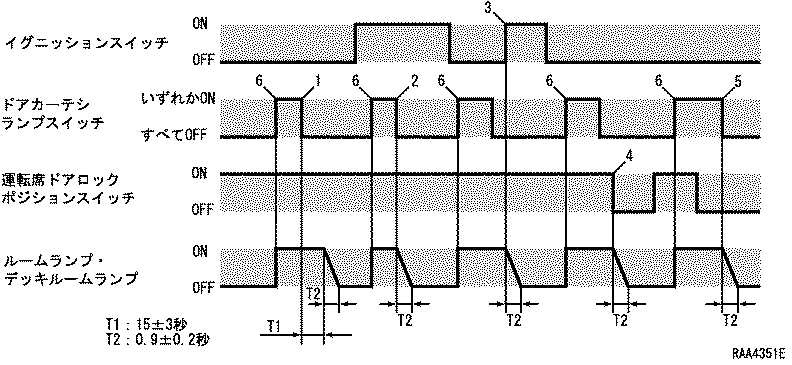

イルミネーテッドエントリー制御

機能



イルミネーテッドエントリー機能一覧

No.	車両状態	ルームランプの状態
1	イグニッションスイッチ　OFFでいずれかのドアを開いた状態から，すべてのドアが閉められたとき。	点灯→15秒間点灯した後消灯（フェードアウト）
2	イグニッションスイッチ（IG）　ONでいずれかのドアを開いた状態から，すべてのドアが閉められたとき。	点灯→即消灯（フェードアウト）
3	イグニッションスイッチ　OFFでルームランプがタイマーにて点灯中の状態から，イグニッションスイッチ（IG）をONしたとき。	点灯→即消灯（フェードアウト）
4	イグニッションスイッチ　OFFでルームランプがタイマーにて点灯中の状態から，全ドア閉かつ運転席ドアがロックされたとき。	点灯→即消灯（フェードアウト）
5	イグニッションスイッチ　OFFでいずれかのドアが開で運転席ドアロック状態から，キーレスロック操作ですべてのドアが閉められたとき。	点灯→即消灯（フェードアウト）
6	イグニッションスイッチの状態に関係なく，いずれかのドアが開かれたとき。	消灯→点灯

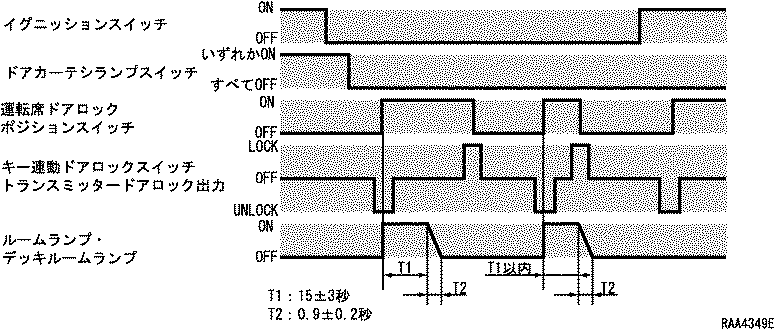

ドアロックランプ制御

機能

1. イグニッションスイッチ　OFF状態で，全ドアが閉かつ運転席ドアロック状態の場合に，キー連動またはトランスミッターによるアンロック操作により，運転席ドアがアンロックされたとき，ルームランプを約15秒間点灯させます。なお，ドアロックランプ制御によるランプ点灯中にいずれかのドアの開閉などを行った場合，ドアロックランプ制御を中止し，イルミネーテッドエントリー制御に移行します。

バッテリーセーバー機能

機能



バッテリーセーバー機能一覧

No.	車両状態	ルームランプの状態
1	いずれかのドアが半ドアまたは開いた状態で，イグニッションキーが差し込まれていないとき。	20分点灯した後に消灯
2	前記No.1の状態からイグニッションキーを差し込んだとき。	点灯
3	前記No.2の状態からイグニッションキーを抜いたとき。	20分点灯した後に消灯
4	バッテリーセーバー機能によるルームランプ消灯後，開いているドアをいったん閉めてからいずれかのドアを再び開けたとき。	点灯
