外回りランプ

フロント回りランプ

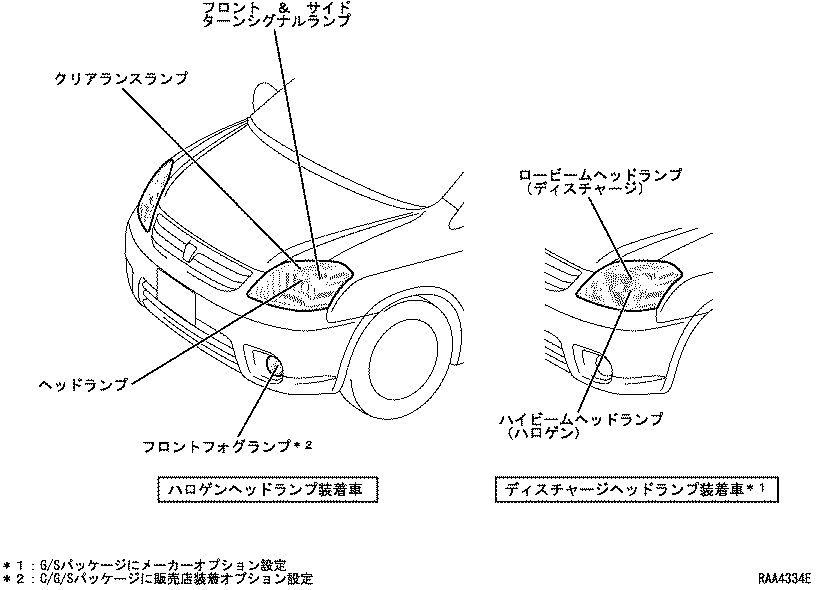

ヘッドランプ

  1. 構成

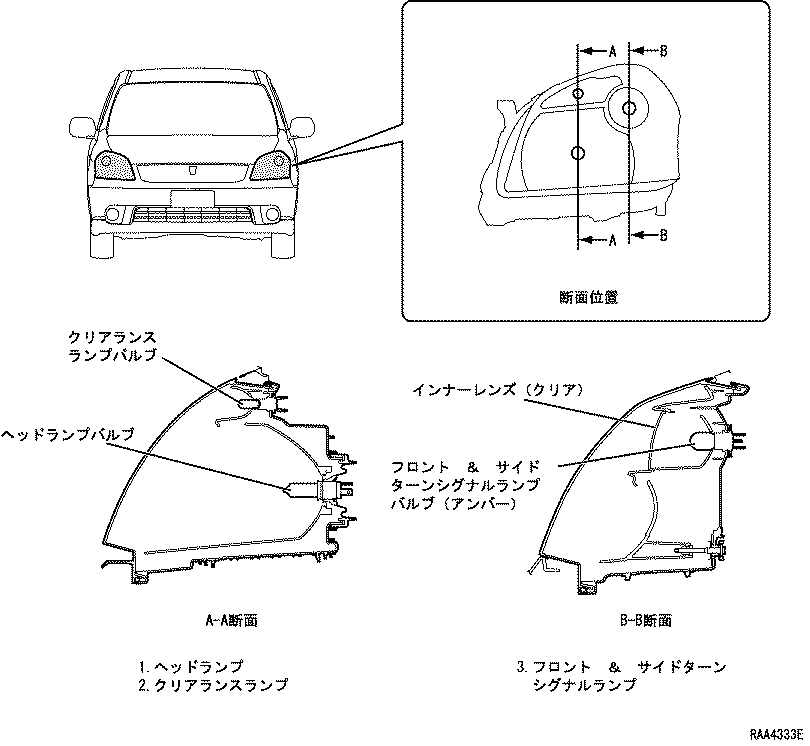

    1. ハロゲンヘッドランプ
      1. ヘッドランプの同一レンズ内に，クリアランスランプ・フロント　＆　サイドターンシグナルランプを組み込みました。
      2. アウターレンズはレンズカットのない素通しタイプとし，リフレクターにはマルチリフレクターを採用しました。
      3. ヘッドランプのリフレクター上部に，クリアランスランプを配置しました。
      4. フロント　＆　サイドターンシグナルランプは，クリアのインナーレンズにアンバーバルブを組み合わせました。なお，リフレクターを円筒型とし，側面にサイドターンシグナルランプ用のインナーレンズを配置するものとしました。
        5. ヘッドランプ（ハロゲン）仕様
        No.
        ランプ名称
        バルブ仕様
        No.
        ランプ名称
        バルブ仕様
        1
        ヘッドランプ
        12V　60/55W（H4）
        3
        フロント　＆　サイドターンシグナルランプ
        12V　21W（アンバー）
        2
        クリアランスランプ
        12V　5W

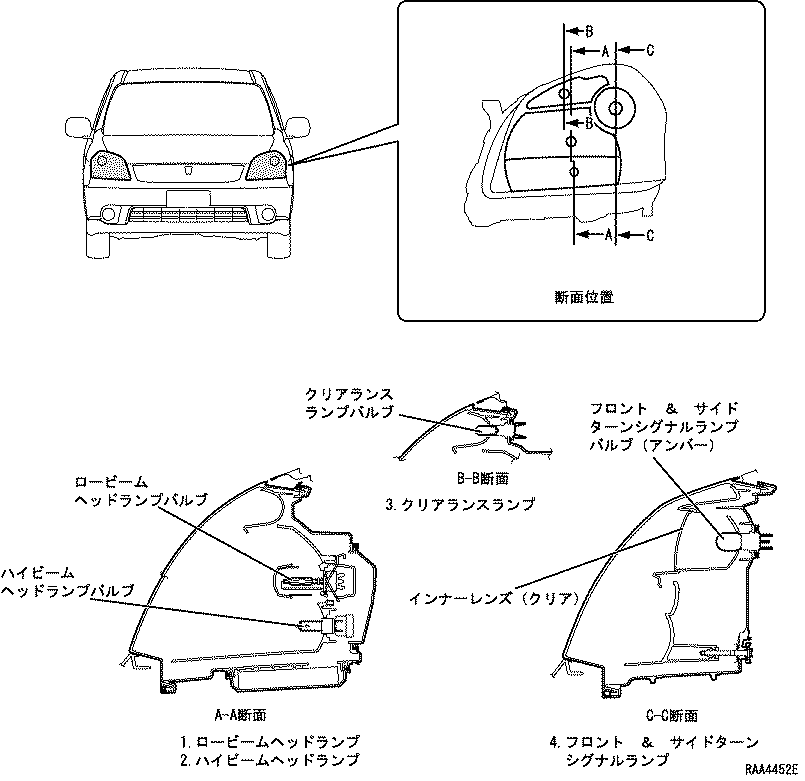

    2. ディスチャージヘッドランプ
      1. 上段にはロービームヘッドランプ，下段にはハイビームヘッドランプを配置し，ロービームヘッドランプにディスチャージヘッドランプを，ハイビームヘッドランプにハロゲンヘッドランプをそれぞれ採用しました。
      2. ヘッドランプを除く各構成はハロゲンヘッドランプと同様としました。
        3. ヘッドランプ（ディスチャージ）仕様
        No.
        ランプ名称
        バルブ仕様
        No.
        ランプ名称
        バルブ仕様
        1
        ロービームヘッドランプ
        12V　35W（D2R）
        4
        フロント　＆　サイドターンシグナルランプ
        12V　21W（アンバー）
        2
        ハイビームヘッドランプ
        12V　55W（H7）
        3
        クリアランスランプ
        12V　5W
        　
        　
        　

フロントフォグランプ

  1. 構成

    1. 小型で丸形のフロントフォグランプをC/G/Sパッケージに販売店装着オプション設定しました。
    2. アウターレンズはレンズカットのない素通しタイプとし，リフレクターにはマルチリフレクターを採用しました。
      3. フロントフォグランプ仕様
      ランプ名称
      バルブ仕様
      フロントフォグランプ
      12V　51W（HB4）

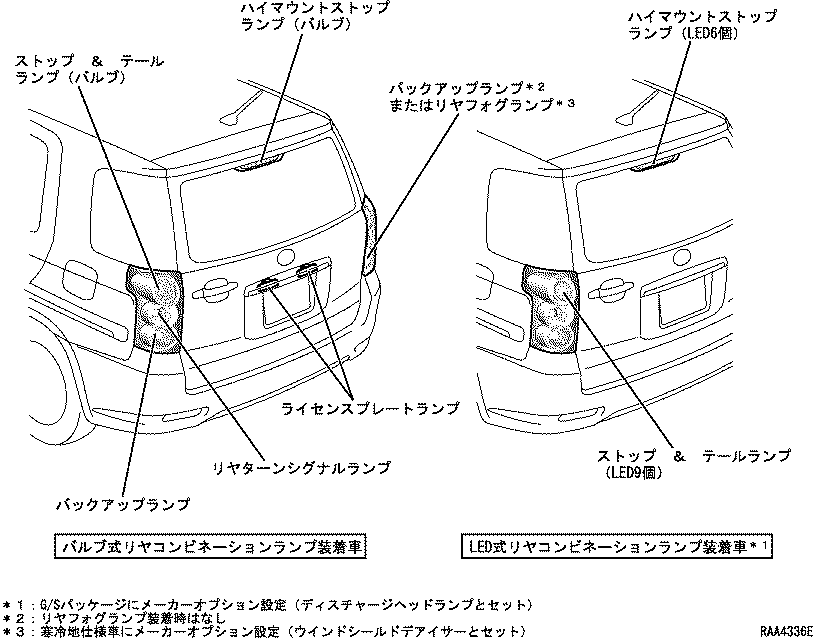

リヤ回りランプ

リヤコンビネーションランプ

  1. 構成

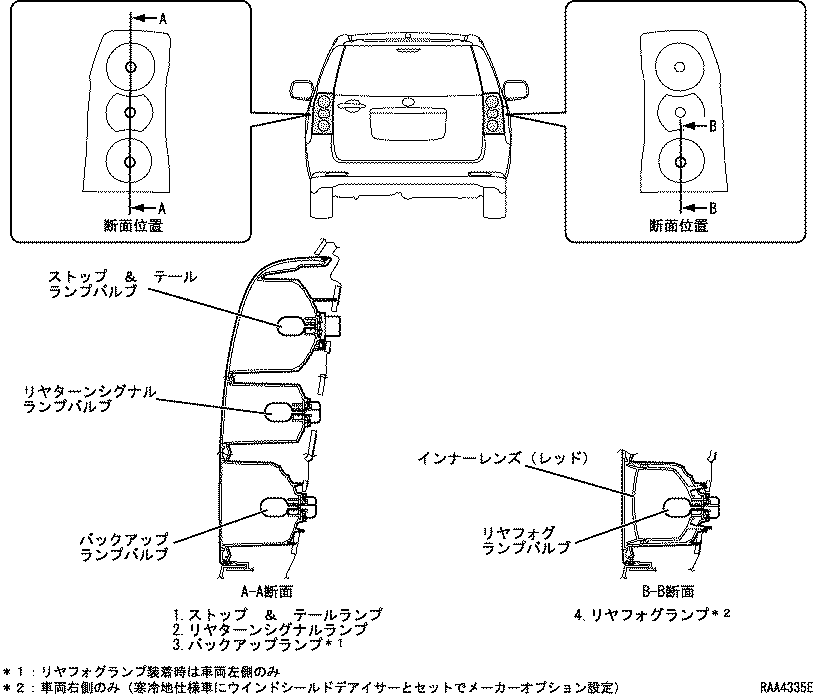

    1. バルブ式
      1. リヤコンビネーションランプは，ストップ　＆　テールランプ・リヤターンシグナルランプ・バックアップランプ・リヤフォグランプを組み込みました。
      2. リヤコンビネーションランプ内の各発光部を円基調とし，特徴のある見栄えを演出しました。
      3. 各ランプ機能色のアウターレンズには素通し感のあるものを採用し，クリスタル感のある見栄えとしました。
      4. 右側バックアップランプ部に設定のリヤフォグランプを，寒冷地仕様車にメーカーオプション設定（ウインドシールドデアイサーとセット）しました。なお，リヤフォグランプ装着時は赤色のインナーレンズを取り付けるものとしました。
        5. リヤコンビネーションランプ仕様
        No.
        ランプ名称
        バルブ仕様
        No.
        ランプ名称
        バルブ仕様
        1
        ストップ　＆　テールランプ
        12V　21/5W
        3
        バックアップランプ＊１
        12V　21W
        2
        リヤターンシグナルランプ
        12V　21W
        4
        リヤフォグランプ＊２
        12V　21W
        □　参　考　□
        ＊１：リヤフォグランプ装着時は車両左側のみ
        ＊２：車両右側のみ（寒冷地仕様車にウインドシールドデアイサーとセットでメーカーオプション設定）

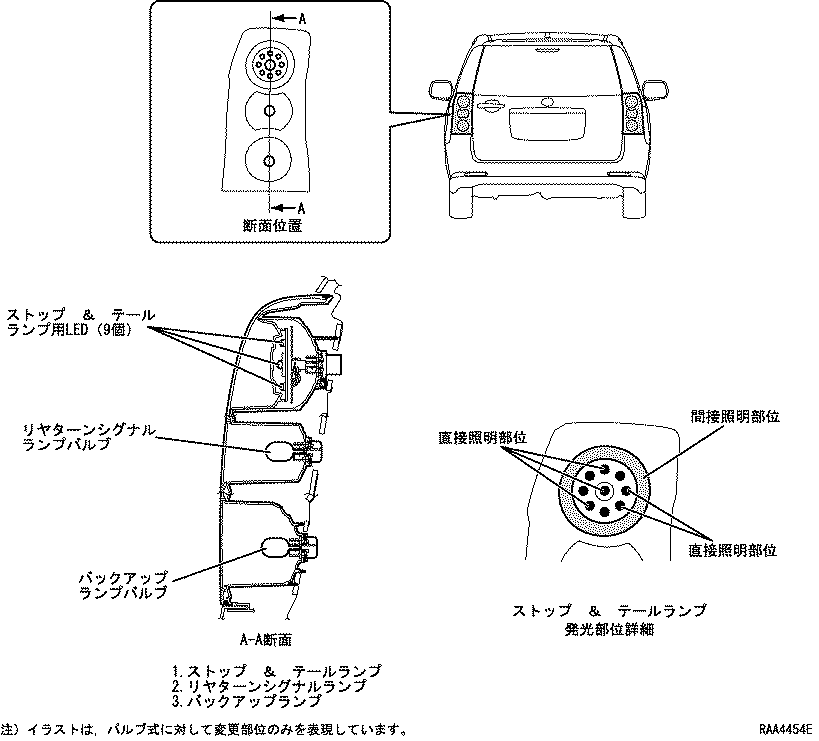

    2. LED式
      1. ストップ　＆　テールランプを除く各構成はバルブ式と同様としました。
      2. ストップ　＆　テールランプの光源にLED（9個）を採用するとともに，発光部中央側は9個のLEDによる光源が粒子状に直接見える直接照明方式を，発光部周辺にはLEDの発光を反射させた間接照明方式をそれぞれ採用し，これらを組み合わせることにより発光時の個性を演出しました。
        3. リヤコンビネーションランプ仕様
        No.
        ランプ名称
        バルブ仕様
        No.
        ランプ名称
        バルブ仕様
        1
        ストップ　＆　テールランプ＊１
        LED（9個）：3.6/0.6W
        3
        バックアップランプ＊２
        12V　21W
        2
        リヤターンシグナルランプ
        12V　21W
        4
        リヤフォグランプ＊３
        12V　21W
        □　参　考　□
        ＊１：G/Sパッケージにメーカーオプション設定（ディスチャージヘッドランプ・LED式ハイマウントストップランプとセット）
        ＊２：リヤフォグランプ装着時は車両左側のみ
        ＊３：車両右側のみ（寒冷地仕様車にウインドシールドデアイサーとセットでメーカーオプション設定）

        ■　注　意　■
        • LED式リヤコンビネーションランプの修理・点検などを行う場合は，故障するおそれがありますのでストップ　＆　テールランプ部のバルブソケットをリヤコンビネーションランプから絶対に取りはずさないでください。リヤコンビネーションランプを車両から取りはずす必要がある場合は，コネクターの勘合をはずして行ってください。
        • ストップ　＆　テールランプ用のLEDのうち，いずれか1個が何らかの理由により不灯となった場合，図のようなA～Cの組み合わせで，3個のLEDが同時に消灯します。

ライセンスプレートランプ

  1. 構成

    1. 下方照射式のライセンスプレートランプを採用し，バックドアアウトサイドガーニッシュ内に取り付けました。
      2. ライセンスプレートランプ仕様
      ランプ名称
      バルブ仕様
      ライセンスプレートランプ
      12V　5W×2個

ハイマウントストップランプ

  1. 構成

    1. バルブ式（１灯式）
      1. バックドア上部（室内側）に取り付けのバルブ式ハイマウントストップランプ（1灯式）を全車に標準設定しました。
        2. ハイマウントストップランプ仕様
        ランプ名称
        バルブ仕様
        ハイマウントストップランプ
        12V　16W
    2. LED式
      1. バックドア上部（室内側）に取り付けのLED式ハイマウントストップランプをG/Sパッケージにメーカーオプション設定＊しました。なお，ハイマウントストップランプ内のLEDは6個としました。
        2. □　参　考　□
        ＊ ： ディスチャージヘッドランプ・LED式（ストップ　＆　テールランプのみ）のリヤコンビネーションランプとセット

        ハイマウントストップランプ仕様
        ランプ名称
        バルブ仕様
        ハイマウントストップランプ
        LED（6個）：3.8W
