構造と作動

ワイヤレスリモートコントロールシステム

ワイヤレスリモートコントロールシステム構成

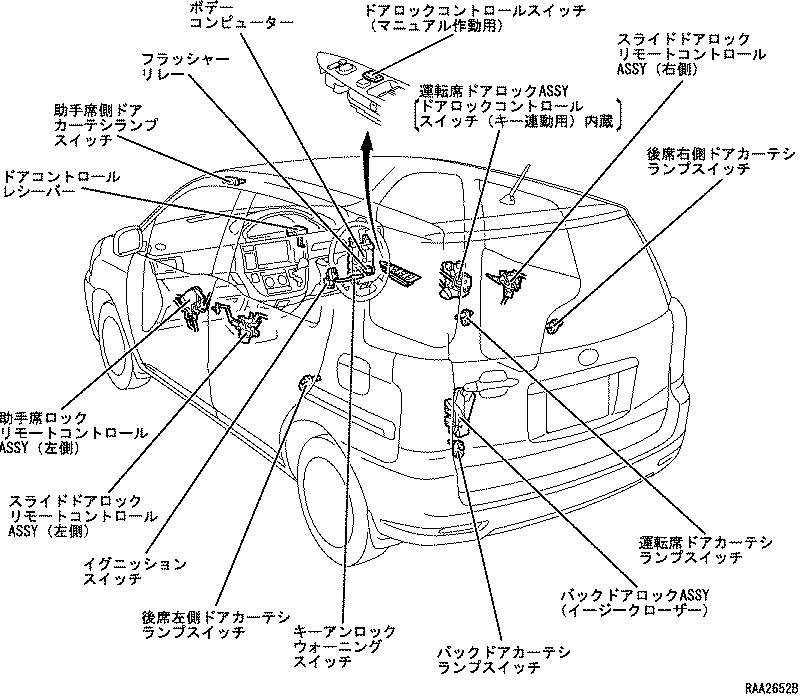

  1. 構成部品

    2. ワイヤレスリモートコントロールシステム主要構成部品機能一覧
    構成部品
    主要機能
    トランスミッターキー
    • 「LOCK UNLOCK」の送信ボタンを装備。（パワースライドドア非装着車）
    • 「LOCK」・「UNLOCK」・「PWR DOOR」の3つの送信ボタンを装備。（パワースライドドア装着車）
    • ドアコントロールレシーバーへ微弱電波（識別コード）を送信。
    • 送信中に作動インジケーターランプを点灯。
    スマートドアロック用トランスミッター（スマートドアロック装着車）
    • アンテナからのリクエスト信号を受信し，スマートレシーバーへ微弱電波（識別コード・機能コード）を送信。
    • 送信中に作動インジケーターランプを点灯。
    • ワイヤレスリモートコントロール用ロック・アンロック・パワースライドドアの3つの送信ボタンを装備。（パワースライドドア装着車）
    ドアコントロールレシーバー
    • トランスミッターからの微弱電波（識別コード）を受信・判別し，ロック/アンロック作動要求信号をボデーコンピューターへ出力。
    ボデーコンピューター
    • ドアコントロールレシーバーからの作動要求信号を受信，運転席ドアロックポジションスイッチ・助手席ドアロックポジションスイッチ・各ドアカーテシランプスイッチ状態などを入力し，システム全体を制御。
    • ロック/アンロック作動の完了を確認後，アンサーバック出力（フラッシャーリレー駆動）を実施。
    運転席ドアロックASSY
    • 内蔵のドアロックコントロールモーターを正転/逆転させて，各ドアをロック/アンロック。
    • 内蔵の運転席ドアロックポジションスイッチにより，運転席ドアのロック/アンロック状態（ロック：OFF/アンロック：ON）を検出し，ボデーコンピューターへ出力。：運転席ドアロックASSY
    • 内蔵のドアロックコントロールスイッチ（キー連動用）により，運転席ドアキーの操作を検出し，ロック/アンロック信号をボデーコンピューターへ出力。：運転席ドアロックASSY〔オートロック機能キャンセル条件など〕
    • 内蔵のドアカーテシランプスイッチにより，バックドアの開閉（ドア開：ON，ドア閉：OFF）を検出し，ボデーコンピューターへ出力。：バックドアロックASSY
    助手席ドアロックリモートコントロールASSY
    スライドドアロックリモートコントロールASSY（右側・左側）
    バックドアロックASSY
    キーアンロックウォーニングスイッチ
    • イグニッションキーシリンダーのキープレート有無（あり：ON，なし：OFF）を検出し，ボデーコンピューターへ出力。〔各機能作動条件〕
    各ドアカーテシランプスイッチ
    • 各ドアの開閉（ドア開：ON，ドア閉：OFF）をそれぞれ検出し，ボデーコンピューターへ出力。〔オートロック機能キャンセル条件・センターロックASSYロック条件など〕
    フラッシャーリレー
    • ボデーコンピューターの制御により，アンサーバック時にハザードウォーニングランプを点滅。〔アンサーバック機能〕

ワイヤレスリモートコントロールシステム機能

  1. ドアロック　＆　アンロック機能

    1. トランスミッターキーの「LOCK UNLOCK」ボタン＊を押すことにより，全ドアをロックまたはアンロックします。
      2. □　参　考　□
      ＊ ： パワースライドドア装着車は「LOCK」ボタンまたは「UNLOCK」ボタン。スマートドアロック装着車はスマートドアロック用トランスミッターのロックボタンまたはアンロックボタン。

  2. パワースライドドア開閉機能：パワースライドドア装着車

    1. トランスミッターキーの「PWR DOOR」ボタン＊を押すことにより，左側のスライドドアをオープンまたはクローズします。
    2. パワースライドドア開閉機能の詳細については，パワースライドドアシステムを参照してください。（参照先　パワースライドドアシステム－構造と作動 ）
      3. □　参　考　□
      ＊ ： スマートドアロック装着車は，スマートドアロック用トランスミッターのパワースライドドアボタン。

  3. 30秒オートロック機能

    1. トランスミッターキーの「LOCK UNLOCK」ボタン＊を押してドアアンロックを行ったまま約30秒間放置した場合，自動的に全ドアをロックし，ドアアンロック状態での放置を防止します。なお，オートロック機能は，30秒以内に下記条件のいずれかが成立するとキャンセルされます。
      2. □　参　考　□
      ＊ ： パワースライドドア装着車は「UNLOCK」ボタン。スマートドアロック装着車はスマートドアロック用トランスミッターのアンロックボタン。

      30秒オートロック機能キャンセル条件
      • いずれかのドアを開けた場合。
      • 全ドアがロック状態になった場合。
      • イグニッションキーシリンダーにキープレートを差し込んだ場合。

  4. 繰り返し機能

    1. システムがロック作動を行った後，何らかの原因でロック作動（運転席ドアロックポジションスイッチ　OFF）を確認できなかった場合，約1秒後に再度ロック作動を行います。

  5. アンサーバック〔ハザード点滅〕機能

    1. トランスミッターを用いてドアロック/アンロック操作を行ったとき，ハザードウォーニングランプがロック時に1回，アンロック時に2回点滅します。また，30秒オートロック機能によりロック作動を行ったときにも，アンサーバック〔ハザード点滅〕機能は働きます。

  6. ドア開時作動禁止機能

    1. いずれかのドアが半ドアまたは開いている場合は，トランスミッターの操作によるロック作動することを禁止します。

  7. キー抜き忘れ防止機能

    1. イグニッションキーシリンダーにキープレートが差し込まれている場合は，ワイヤレスリモートコントロールシステムすべての作動（除く識別コード登録時）を禁止します。

  8. イルミネーション点灯機能

    1. ドアアンロック機能を行った場合，ルームランプスイッチ（またはデッキルームランプスイッチ）が「DOOR」位置のときは，ルームランプ（またはデッキルームランプスイッチ）が約15秒間点灯します。
    2. イルミネーション点灯機能の詳細については，イルミネーテッドエントリーシステムを参照してください。（参照先　ライティングシステム－イルミネーテッドエントリーシステム ）

  9. トランスミッター作動確認機能

    1. トランスミッターのボタンを押すと，作動インジケーターランプが点灯し，送信作動中であることを知らせます。なお，バッテリーが切れると点灯しなくなります。

  10. オートパワーOFF機能

    1. トランスミッターのボタンを押し続けても，約20秒後に自動的に送信作動を停止します。

  11. セキュリティー機能

    1. トランスミッターから送信される暗号化されたコードをドアコントロールレシーバーで照合し，自車コードと認識するとドアアンロックなどを制御するセキュリティー機能を採用しています。

  12. 識別コード登録機能

    1. ドアコントロールレシーバー側のトランスミッター識別コードを，必要に応じて最大4種類まで追加登録することができます。その他，識別コードの書き換えおよび登録コード数の確認や，万一トランスミッターを紛失した場合に，ドアコントロールレシーバーに登録されている識別コードを消去し，ワイヤレスリモートコントロール機能を禁止状態にすることができます。（識別コードの追加・書き換え・確認・禁止方法については，修理書を参照してください。）

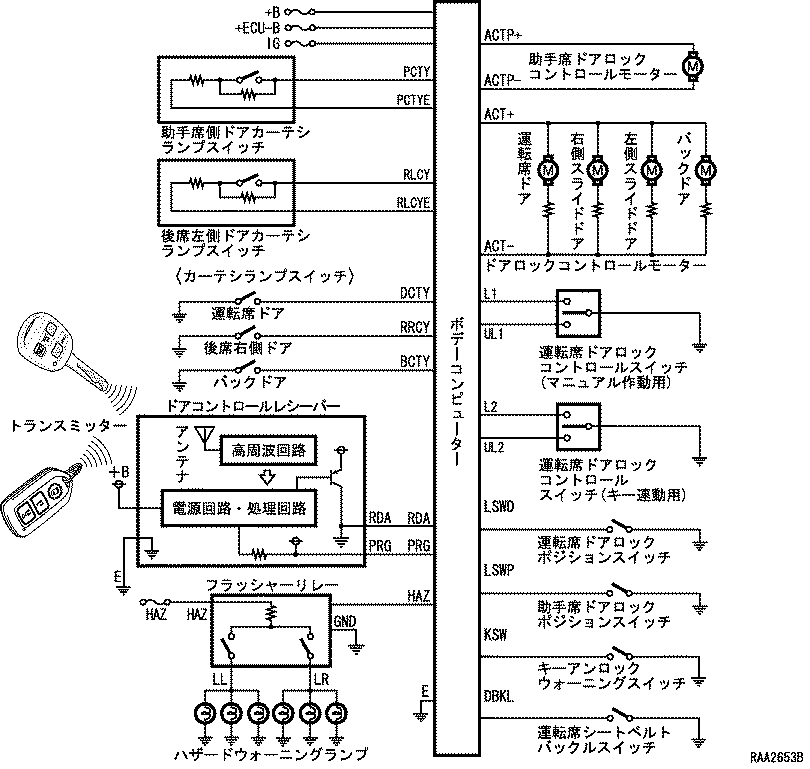

ワイヤレスリモートコントロールシステム制御

  1. 作動

    1. ドアロック〈アンロック〉作動
      1. キーアンロックウォーニングスイッチ　OFFおよび全ドアカーテシランプスイッチ　OFFの状態で，トランスミッターキーの「LOCK」（「UNLOCK」）ボタン＊１を押すと，トランスミッターキーから微弱電波による識別コードを発信します。この識別コードをドアコントロールレシーバーが受信すると，内蔵の高周波回路が識別コードの判別を開始します。登録されている識別コードと一致し，自車コードと認識すると，ドアコントロールレシーバーからロック〈アンロック〉信号がボデーコンピューターへ出力されます。
      2. ボデーコンピューターはロック〈アンロック〉信号を入力すると，マニュアルロック〈アンロック〉作動と同様，ロックリレー〈アンロックリレー〉をONし，全ドアをロック〈アンロック〉します。＊２
        3. □　参　考　□
        ＊１：パワースライドドア装着車は「UNLOCK」ボタン。スマートドアロック装着車はスマートドアロック用トランスミッターのアンロックボタン。
        ＊２：ボデーコンピューターは，ドアロックポジションスイッチ　OFF〈ON〉状態を検知して，ロック〈アンロック〉を確認すると，アンサーバック出力を行います。なお，ドアアンロック作動については，約30秒間ドア‘開’（ドアカーテシランプスイッチ　ON）されなかった場合，全ドアをロック（オートロック制御を開始）します。
