シートベルト非着用ウォーニングシステム

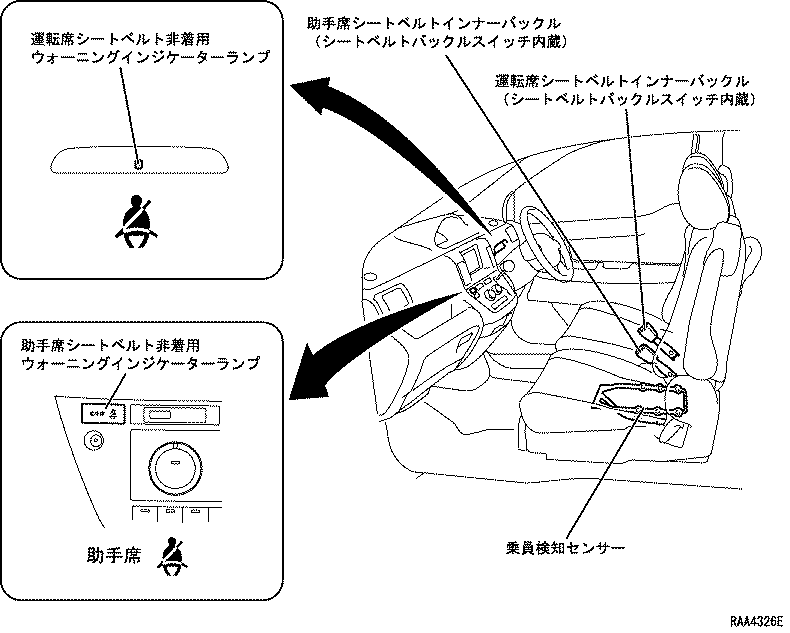

• 運転席と助手席のシートベルト着用を促す，点滅式のシートベルト非着用ウォーニングシステムを採用しました。なお，ウォーニングインジケーターランプの配置を運転席はテルテールランプASSY内，助手席はセンタークラスター部としました。
• 助手席シートクッション表皮下部に乗員の有無を検知する，乗員検知センサーを設定しました。

シートベルト非着用ウォーニング機能

機能

1. 運転席シートベルト非着用ウォーニング
1. イグニッションスイッチをONにすると，運転席シートベルト非着用ウォーニングインジケーターランプが点滅を開始し，運転者にシートベルトの着用を促します。
2. 運転席シートベルトが着用（タングプレートが運転席シートベルトインナーバックルへロック）されたことを検知すると，ウォーニングインジケーターランプを消灯します。
2. 助手席シートベルト非着用ウォーニング
1. イグニッションスイッチをONにしたとき助手席乗員がいることを乗員検知センサーが検知すると，助手席シートベルト非着用ウォーニングインジケーターランプが点滅を開始し，助手席乗員にシートベルトの着用を促します。
2. 助手席シートベルトが着用（タングプレートが助手席シートベルトインナーバックルへロック）されたことを検知すると，ウォーニングインジケーターランプを消灯します。

乗員検知センサー

構造

1. 助手席シートに乗員が着座してシートクッションへ荷重がかかる^＊と，シートクッション表皮下部に設定した乗員検知センサー内の電極が接触することで，乗員を検知する構造としました。

□　参　考　□

＊ ： 助手席シートクッションに荷物を置くなどしてシートクッションへ一定以上の荷重がかかると，これをセンサーが検知することがあります。

シートベルト非着用ウォーニング作動

作動

1. 運転席シートベルト非着用ウォーニング

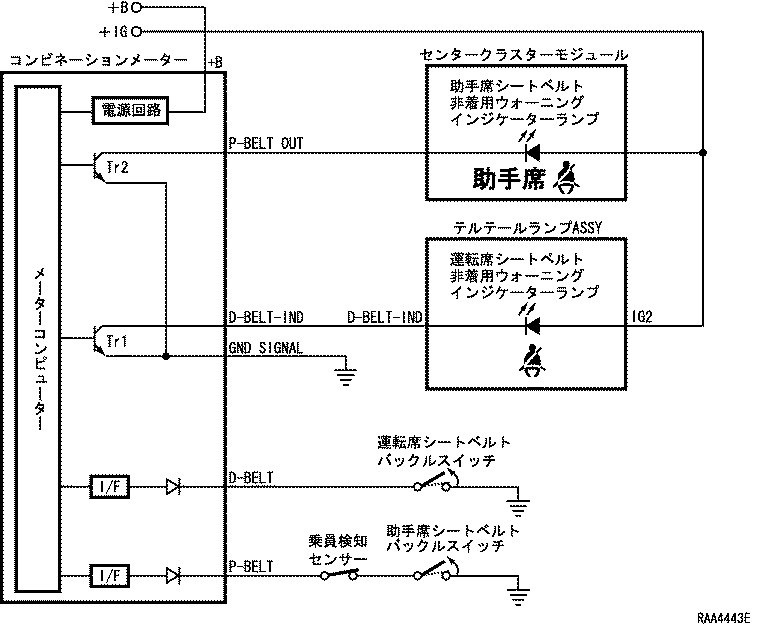

1. メーターコンピューターはイグニッションスイッチ　ON時に，運転席シートベルトが非着用（タングプレートがバックルへロックされていない）の場合，運転席シートベルトバックルスイッチ　ONを入力します。これにより，メーターコンピューターはTr1をONし，運転席シートベルト非着用ウォーニングインジケーター用のLEDを点滅させます。
2. 運転席シートベルトが着用（タングプレートがバックルへロック）され，運転席シートベルトバックルスイッチ　OFFを入力すると，メーターコンピューターは運転席シートベルト非着用ウォーニングインジケーター用のLEDを消灯します。
2. 助手席シートベルト非着用ウォーニング
1. メーターコンピューターはイグニッションスイッチ　ON時に，助手席乗員が搭乗し，かつ助手席シートベルトが非着用（タングプレートがバックルへロックされていない）の場合，乗員検知センサー　ONかつ助手席シートベルトバックルスイッチ　ONを入力します。これにより，メーターコンピューターはTr2をONし，助手席シートベルト非着用ウォーニングインジケーター用のLEDを点滅させます。
2. 乗員検知センサーがOFFするか，または，助手席シートベルトが着用（タングプレートがバックルへロック）され，助手席バックルスイッチ　OFFを入力すると，メーターコンピューターは助手席シートベルト非着用ウォーニングインジケーター用のLEDを消灯します。
