マルチブザー

• 各種のウォーニング発生時にブザーを吹鳴するマルチブザーを採用し，コンビネーションメーターに内蔵しました。

マルチブザー

機能

1. キー抜き忘れ・リバース・マスターコーション“販売店に連絡”などの各ウォーニング項目発生時にコンビネーションメーター内蔵のマルチブザーを吹鳴します。
2. マルチブザーは，吹鳴音のパターン（周期など）を切り替えることにより，ひとつの音源（ブザー）で以下の各ウォーニングを行います。
1. リバースウォーニングブザー仕様
1. A/Tシフトポジション「R」（後退）位置のときに吹鳴。



2. 吹鳴条件解除時は吹鳴を即停止。
2. マスターコーション“販売店に連絡”ブザー仕様
1. ブレーキ液レベル・チャージ・高水温・オイルプレッシャー・センターロック・SRSエアバッグの各ウォーニングインジケーターランプが点灯したときに吹鳴。
2. 吹鳴条件が成立してから1秒後，3周期（約4.3秒）のみ吹鳴。



3. マスターコーション“点検”ブザー仕様
1. ABS・チェックエンジン・VSCの各ウォーニングインジケーターランプが点灯したときに吹鳴。
2. 吹鳴条件が成立してから1秒後に，2周期（約4秒）のみ吹鳴。



4. キー抜き忘れウォーニングブザー仕様
1. イグニッションキー（イグニッションスイッチ　OFF）が差し込まれている状態で運転席ドアを開けたときに吹鳴。



2. 吹鳴条件解除時は吹鳴を即停止。
5. ランプ消し忘れウォーニングブザー仕様
1. イグニッションキーが差し込まれていない状態で，ヘッドランプまたはテールランプが点灯している場合に，運転席のドアを開けたときに吹鳴。



2. 吹鳴条件解除時は吹鳴を即停止。

作動

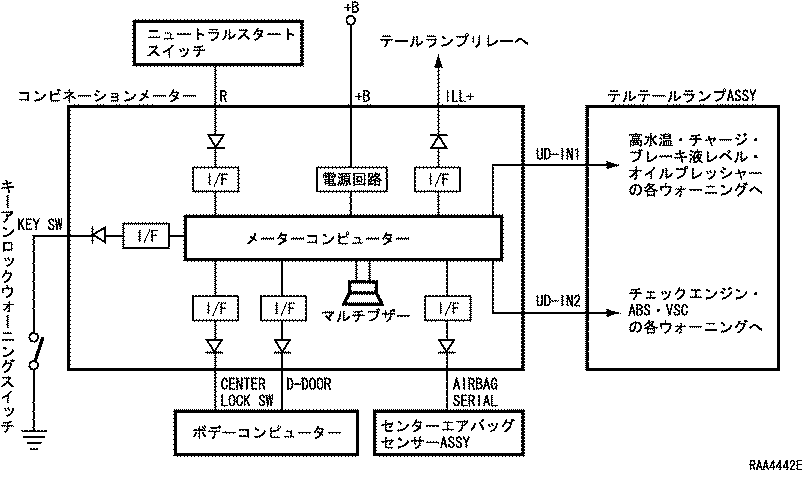

1. 作動回路図



1. リバースウォーニング
1. メーターコンピューターは，イグニッションスイッチ　ON状態の場合にニュートラルスタートスイッチからシフトポジション「R」信号を入力すると，マルチブザーを吹鳴させます。
2. マスターコーション“販売店に連絡”
1. メーターコンピューターは，イグニッションスイッチ　ON状態の場合に，ブレーキ液レベル・チャージ・高水温・オイルプレッシャーの各ウォーニングインジケーターランプが点灯されたことを検出するか，センターロック・SRSエアバッグの各ウォーニング点灯信号をボデーコンピューターまたはセンターエアバッグセンサーASSYから入力してから1秒後に，マルチブザーを吹鳴させます。
3. マスターコーション“点検”
1. メーターコンピューターは，イグニッションスイッチ　ON状態の場合に，ABS・チェックエンジン・VSCの各ウォーニングインジケーターランプが点灯されたことを検出してから1秒後に，マルチブザーを吹鳴させます。
4. キー抜き忘れウォーニング
1. メーターコンピューターは，イグニッションスイッチ　OFF状態の場合に，キーアンロックウォーニングスイッチ　ON信号およびボデーコンピューターからの運転席ドアカーテシランプスイッチ　ON信号を入力すると，マルチブザーを吹鳴させます。
5. ランプ消し忘れウォーニング
1. メーターコンピューターは，テールランプ　ON状態の場合に，キーアンロックウォーニングスイッチ　OFF信号およびボデーコンピューターからの運転席ドアカーテシランプスイッチ　ON信号を入力すると，マルチブザーを吹鳴させます。
