インジケーター

• スピードメーター中央部にマスターコーションインジケーターランプを設定し，異常発生をいち早く知らせるものとしました。
• 一部のウォーニングインジケーターランプ点灯時には対処法インジケーターランプを同時に点灯させることで，対処法を知らせるものとしました。
• コンビネーションメーターとセンターエアバッグセンサーASSY間の接続に異常が発生した場合に，SRSエアバッグウォーニングインジケーターランプの点灯をコンビネーションメーター独自で行う機能を採用しました。なお，SRSエアバッグウォーニングインジケーターランプは，テルテールランプASSY内に配置しました。
• テルテールランプASSYとスキッドコントロールコンピューター間の接続に異常が発生した場合に，ブレーキ・ABSウォーニングインジケーターランプの点灯をテルテールランプASSY独自で行うアクティブ回路を採用しました。
• 助手席のセンターロックに異常が発生するなど，センターロックが正常に作動しない場合に助手席・後席左側ドア半ドアウォーニングおよびマスターコーションインジケーターランプなどを点灯させるセンターロックウォーニングを採用しました。

マスターコーションインジケーターランプ・対処法インジケーターランプ

機能

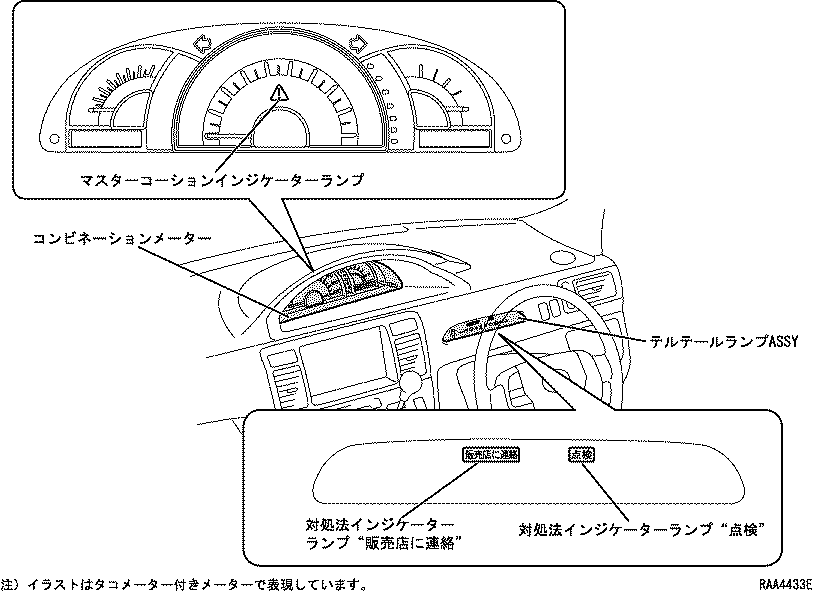

1. マスターコーションインジケーターランプはコンビネーションメーター中央部に，対処法インジケーターランプはテルテールランプASSY内にそれぞれ配置されており，他のウォーニングインジケーターランプが点灯するような場合に表の組み合わせで点灯し，異常発生をいち早く知らせるとともに，対処法を表示します。
2. マスターコーションインジケーターランプおよび対処法インジケーターランプ点灯時には，コンビネーションメーター内のマルチブザーを吹鳴させます。なお，ブザー吹鳴の詳細はマルチブザーを参照してください。（参照先　メーター　＆　ゲージシステム－マルチブザー ）



マスターコーションインジケーターランプ・対処法インジケーターランプ点灯/消灯組み合わせ一覧

点灯するウォーニングインジケーターランプ	マスターコーション＊１	対処法インジケーター
		販売店に連絡＊２	点検＊２
半ドア	点灯＊３（ブザー吹鳴なし）	－	－
パーキングブレーキ	点灯＊３（ブザー吹鳴なし）	－	－
ブレーキ液レベル	点滅した後点灯	点灯	－
チャージ	点滅した後点灯	点灯	－
高水温	点滅した後点灯	点灯	－
オイルプレッシャー	点滅した後点灯	点灯	－
センターロック	点滅した後点灯	点灯	－
運転席シートベルト非着用	点灯＊３（ブザー吹鳴なし）	－	－
SRSエアバッグ	点滅した後点灯	点灯	－
ABS	点滅した後点灯	－	点灯
チェックエンジン	点滅した後点灯	－	点灯
VSC	点滅した後点灯	－	点灯

□　参　考　□

＊１：半ドア・パーキングブレーキ・運転席シートベルトのウォーニングを除き，ウォーニングが点灯してから1秒後に約5.3秒の間約1.5秒周期（約0.75秒　ON/約0.75秒　OFF）で点滅します。

＊２：表内の「点灯するウォーニングインジケーターランプ」が点灯してから1秒後に点灯します。

＊３：表内の「点灯するウォーニングインジケーターランプ」の点灯と同時に点灯します。

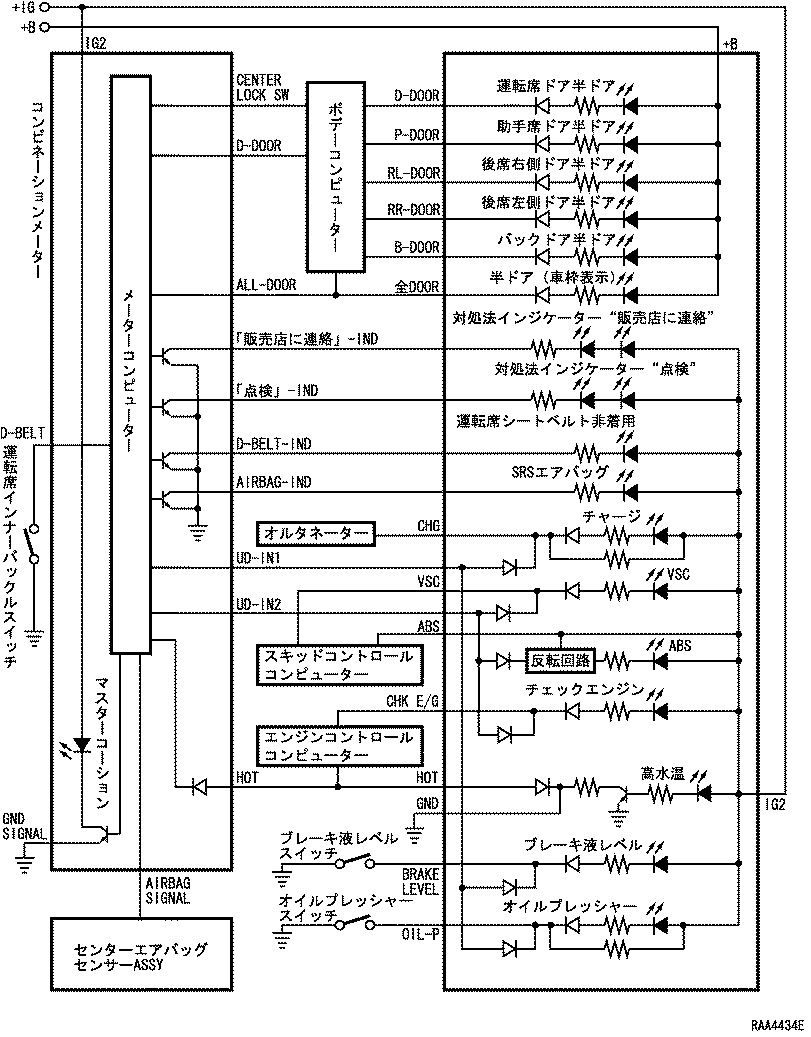

作動

1. メーターコンピューターはボデーコンピューターの出力する半ドアウォーニング（車枠表示）・パーキングブレーキ作動・運転席シートベルト非着用ウォーニングの各信号をテルテールランプASSYを介して入力します。これにより，マスターコーションインジケーターランプを即点灯させます。
2. メーターコンピューターは，ブレーキ液レベルスイッチ・オイルプレッシャースイッチのON信号や，オルタネーターL端子からのチャージウォーニング信号・ボデーコンピューターからのセンターロックウォーニング信号をテルテールランプASSYを介して入力します。また，センターエアバッグセンサーASSYからのSRSエアバッグウォーニング信号・エンジンコントロールコンピューターからの高水温ウォーニング信号を入力します。これらのいずれかの信号を入力すると，メーターコンピューターは，1秒後にマスターコーションインジケーターランプの点滅（0.75秒　ON/0.75秒　OFF）を開始するとともに，対処法インジケーターランプ“販売店に連絡”を点灯させます。なお，マスターコーションインジケーターランプの点滅は約5.3秒継続した後，常灯になります。
3. メーターコンピューターは，スキッドコントロールコンピューターからのABSウォーニング・VSCウォーニング信号や，エンジンコントロールコンピューターからのチェックエンジンウォーニング信号をテルテールランプASSYを介して入力します。これらのいずれかの信号を入力すると，メーターコンピューターは，1秒後にマスターコーションインジケーターランプの点滅（0.75秒　ON/0.75秒　OFF）を開始するとともに，対処法インジケーターランプ“点検”を点灯させます。なお，マスターコーションインジケーターランプの点滅は約5.3秒継続した後，常灯になります。

センターロックウォーニング

機能

1. センターロックウォーニングは，コンビネーションメーター内のマスターコーションインジケーターランプの点灯と，テルテールランプASSY内の対処法インジケーターランプ“販売店に連絡”を点灯させるとともに，テルテールランプASSY内の助手席ドア半ドアウォーニング・後席左側ドア半ドアウォーニングを約1.5秒周期（約0.75秒　ON/約0.75秒　OFF）で点滅させることにより，センターロックの不作動を表示します。



作動

1. ボデーコンピューターは，センターロックウォーニング点灯条件^＊が成立した場合に，テルテールランプASSY内の助手席ドア半ドアウォーニングおよび後席左側ドア半ドアウォーニングインジケーターランプを点滅させるとともに，テルテールランプASSY内の半ドアウォーニング（車枠表示）およびコンビネーションメーター内のマスターコーションインジケーターランプを点灯させます。また，ボデーコンピューターは，コンビネーションメーター内のメーターコンピューターにセンターロックウォーニング信号を出力します。

□　参　考　□

＊ ： センターロックウォーニング点灯条件の詳細は，助手席側センターピラー内蔵ドアを参照してください。（参照先　ボデー－助手席側センターピラー内蔵ドア ）



2. センターロックウォーニング信号を入力したメーターコンピューターが，対処法インジケーターランプ“販売店に連絡”を点灯させるとともに，マルチブザーの吹鳴を行います。
3. コンビネーションメーターには，ボデーコンピューターとの接続に，断線・コネクターはずれなどの異常が発生した場合，マスターコーションインジケーターランプを点灯させることができる反転回路が組み込まれています。

A/Tシフトポジションインジケーターランプ

機能

1. A/Tシフトポジション表示
1. A/Tシフトポジションインジケーターランプは，コンビネーションメーター内右側のフューエルゲージ横に配置されており，LEDにより現在のA/Tシフトポジション（「P」・「R」・「N」・「D」・「3」・「2」・「L」）を表示します。



作動

1. A/Tシフトポジション表示
1. ニュートラルスタートスイッチのポジションにより，コンビネーションメーター内の対応する各インジケーターランプが点灯します。

高水温ウォーニング・低水温インジケーターランプ

機能

1. エンジン冷却液温表示
1. 高水温ウォーニング・低水温インジケーターランプは，エンジン冷却液の高水温警告および低水温の表示をそれぞれ行います。
2. エンジン冷却液温が約117℃以上になると，高水温ウォーニングインジケーターランプ（赤色）の点滅表示を行います。
3. エンジン冷却液温が約55℃未満になると，低水温インジケーターランプ（青色）の点灯表示を行います。
4. エンジン冷却液温が約60～112℃の範囲内であれば適温とし，高水温ウォーニング・低水温インジケーターランプを消灯します。



作動

1. 高水温ウォーニング/低水温表示
1. エンジンコントロールコンピューターは，水温センサーにより検出したエンジン冷却液温に応じて，エンジン冷却液が異常高温時には高水温ウォーニング（赤色）を点滅（約0.3秒　ON/約0.3秒　OFF），異常低温時には低水温インジケーター（青色）を点灯させます。なお，高水温ウォーニング点滅時は，エンジンコントロールコンピューターからの信号により，メーターコンピューターがマスターコーションインジケーターランプ・対処法インジケーターランプの点滅/点灯を行います。（参照先　マスターコーションインジケーターランプ・対処法インジケーターランプ）

ウォーニングインジケーターランプアクティブ回路

SRSエアバッグウォーニングインジケーターランプ

1. 機能
1. 通常制御
1. SRSエアバッグウォーニングインジケーターランプの点灯/消灯の制御は，センターエアバッグセンサーASSYからのパルス信号により，コンビネーションメーター内のメーターコンピューターが行っています。
2. 異常/断線発生時
1. センターエアバッグセンサーASSYの出力するパルス信号に異常が発生し，点灯/消灯が確定できない状態や，断線・ショートなどにより信号が受信できない状態が約10秒以上継続した場合，メーターコンピューターはSRSエアバッグウォーニングインジケーターランプを点灯させます。
2. 作動
1. メーターコンピューターには，常時センターエアバッグセンサーASSYからのパルス信号が入力されており，信号の状態^＊によりSRSエアバッグウォーニングインジケーターランプの点灯/消灯を制御しています。なお，センターエアバッグセンサーASSYからの信号に異常が発生した場合，または信号が受信できない状態が約10秒以上継続すると，メーターコンピューターはSRSエアバッグウォーニングインジケーターランプを点灯させます。

□　参　考　□

＊ ： 正常時は0.12Hz，異常発生時は0.26Hzのパルス信号を入力しています。

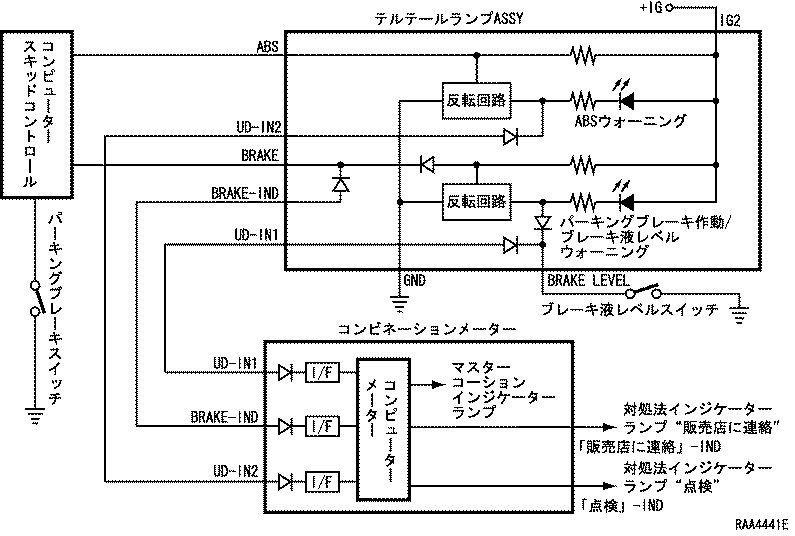

パーキングブレーキ作動/ブレーキ液レベルウォーニングインジケーターランプ・ABSウォーニングインジケーターランプ

1. 機能
1. 通常制御
1. パーキングブレーキ作動/ブレーキ液レベルウォーニングインジケーターランプ・ABSウォーニングインジケーターランプの点灯制御は，各インジケーターランプに接続するスキッドコントロールコンピューターにより行われています。
2. 異常発生時
1. テルテールランプASSYには，スキッドコントロールコンピューターとの接続に，断線・コネクターはずれなどの異常が発生した場合，パーキングブレーキ作動/ブレーキ液レベルウォーニングインジケーターランプまたはABSウォーニングインジケーターランプを点灯させることができる反転回路が組み込まれています。
2. 作動
1. パーキングブレーキ作動/ブレーキ液レベルウォーニングインジケーターランプ・ABSウォーニングインジケーターランプは，スキッドコントロールコンピューターとテルテールランプASSY（アクティブ回路）間に断線が発生した場合，反転回路により，パーキングブレーキ作動/ブレーキ液レベルウォーニングインジケーターランプまたはABSウォーニングインジケーターランプが点灯します。
2. パーキングブレーキ作動/ブレーキ液レベルウォーニングインジケーターランプ・ABSウォーニングインジケーターランプ点灯時は，テルテールランプASSYからの信号により，メーターコンピューターがマスターコーションインジケーターランプ・対処法インジケーターランプの点滅/点灯を行います。（参照先　マスターコーションインジケーターランプ・対処法インジケーターランプ）
