メーター　＆　ゲージシステム

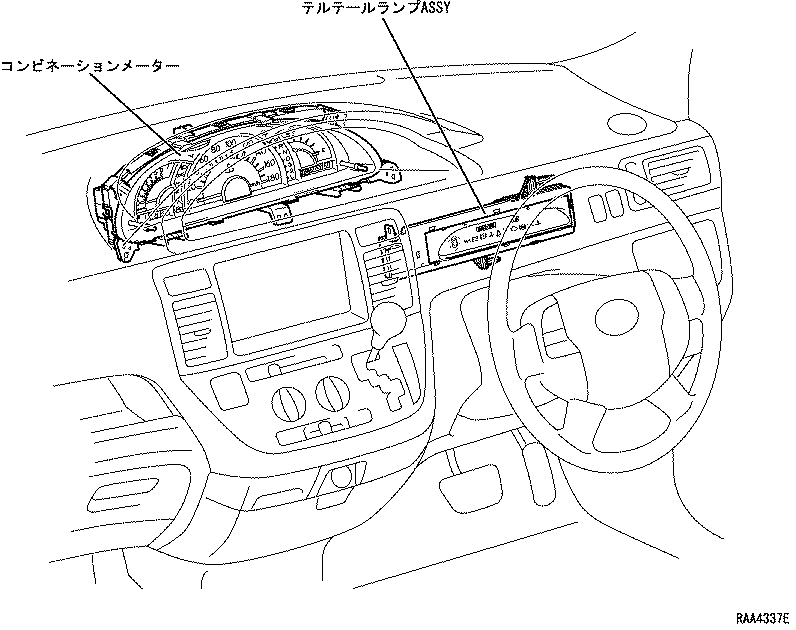

• コンビネーションメーターはインストルメントパネル中央上部に配置したセンターメーターとし，走行中に運転者がメーターを見る場合における視線移動距離の短縮をはかりました。
• 各作動/ウォーニングインジケーターランプを集中的に配置したテルテールランプASSYを採用し，運転席正面に配置しました。また，ユニバーサルデザインに基づき，一部の作動/ウォーニングインジケーターランプにカタカナ表記を追加するとともに，ウォーニング点灯時における対処法インジケーターランプを設定しました。



• コンビネーションメーターは，コンビネーションメーターに接続する各コンピューター・センサー・スイッチなどの信号を入力することで，車両に関する現在の各種情報を表示します。

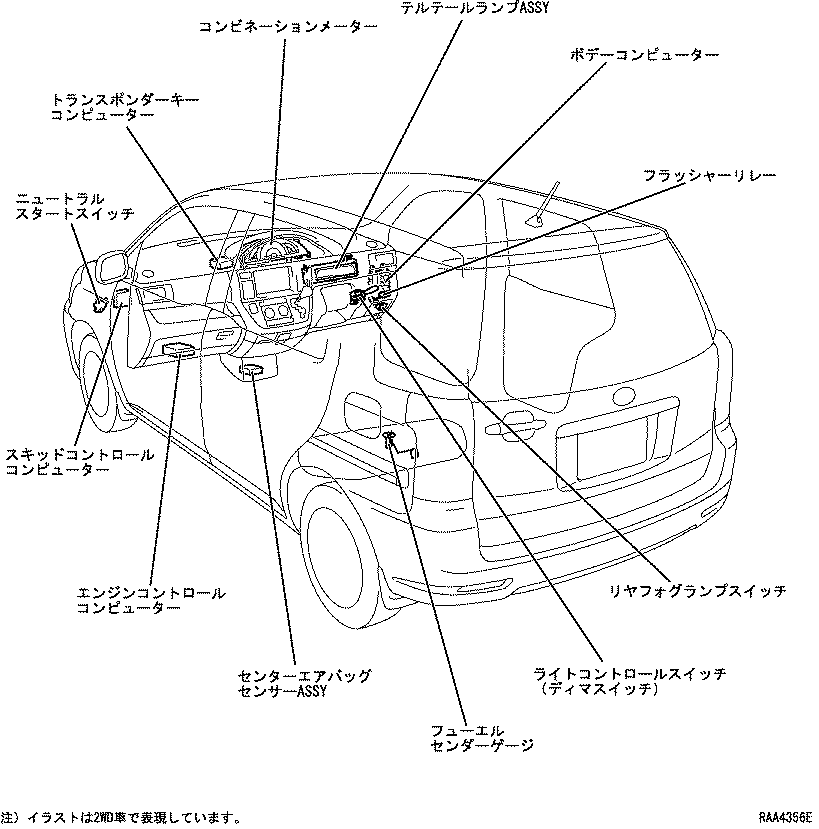

コンビネーションメーターとの接続先一覧

表示部位名称		接続先名称
スピードメーター		スキッドコントロールコンピューター＊１
		スピードセンサー＊２
タコメーター＊３		エンジンコントロールコンピューター
フューエルゲージ		フューエルセンダーゲージ
作動/ウォーニングインジケーターランプ	スリップインジケーター＊４	スキッドコントロールコンピューター
	ハイビーム作動	ディマスイッチ
	リヤフォグランプ作動＊５	リヤフォグランプスイッチ
	TRC　OFF作動＊４	スキッドコントロールコンピューター
	マスターコーションインジケーター	メーターコンピューターによる制御
	ターン作動	フラッシャーリレー
	テールランプ作動	テールランプリレー
	セキュリティーインジケーター＊６	トランスポンダーキーコンピューター
マルチブザー	リバースウォーニング	ニュートラルスタートスイッチ
	マスターコーション“販売店に連絡”	メーターコンピューターによる制御
	マスターコーション“点検”	メーターコンピューターによる制御
	キー抜き忘れウォーニング	キーアンロックウォーニングスイッチ・ボデーコンピューター
	ランプ消し忘れウォーニング	テールランプリレー・ボデーコンピューター

□　参　考　□

＊１：2WD車のみ

＊２：4WD車のみ

＊３：S/G/Cパッケージのみ

＊４：VSC装着車（2WD車のS/Gパッケージにメーカーオプション設定）

＊５：リヤフォグランプ装着車（寒冷地仕様車にメーカーオプション設定）

＊６：エンジンイモビライザーシステム装着車（Gパッケージにメーカーオプション設定）




テルテールランプASSYとの接続先一覧

表示部位名称		接続先名称
作動/ウォーニングインジケーターランプ	運転席ドア半ドアウォーニング	ボデーコンピューター
	助手席ドア半ドアウォーニング	ボデーコンピューター
	後席右側ドア半ドアウォーニング	ボデーコンピューター
	後席左側ドア半ドアウォーニング	ボデーコンピューター
	バックドア半ドアウォーニング	ボデーコンピューター
	半ドアウォーニング（車枠表示）	ボデーコンピューター
	パーキングブレーキ作動/ブレーキ液レベルウォーニング	スキッドコントロールコンピューター
		ブレーキ液レベルスイッチ
	チャージウォーニング	オルタネーターL端子
	高水温ウォーニングインジケーター	エンジンコントロールコンピューター
	低水温インジケーター	エンジンコントロールコンピューター
	オイルプレッシャーウォーニング	オイルプレッシャースイッチ
	運転席シートベルト非着用ウォーニング	コンビネーションメーター
	SRSエアバッグウォーニング	センターエアバッグセンサーASSY
	ABS	スキッドコントロールコンピューター
	チェックエンジンウォーニング	エンジンコントロールコンピューター
	“販売店に連絡”	コンビネーションメーター
	“点検”	コンビネーションメーター

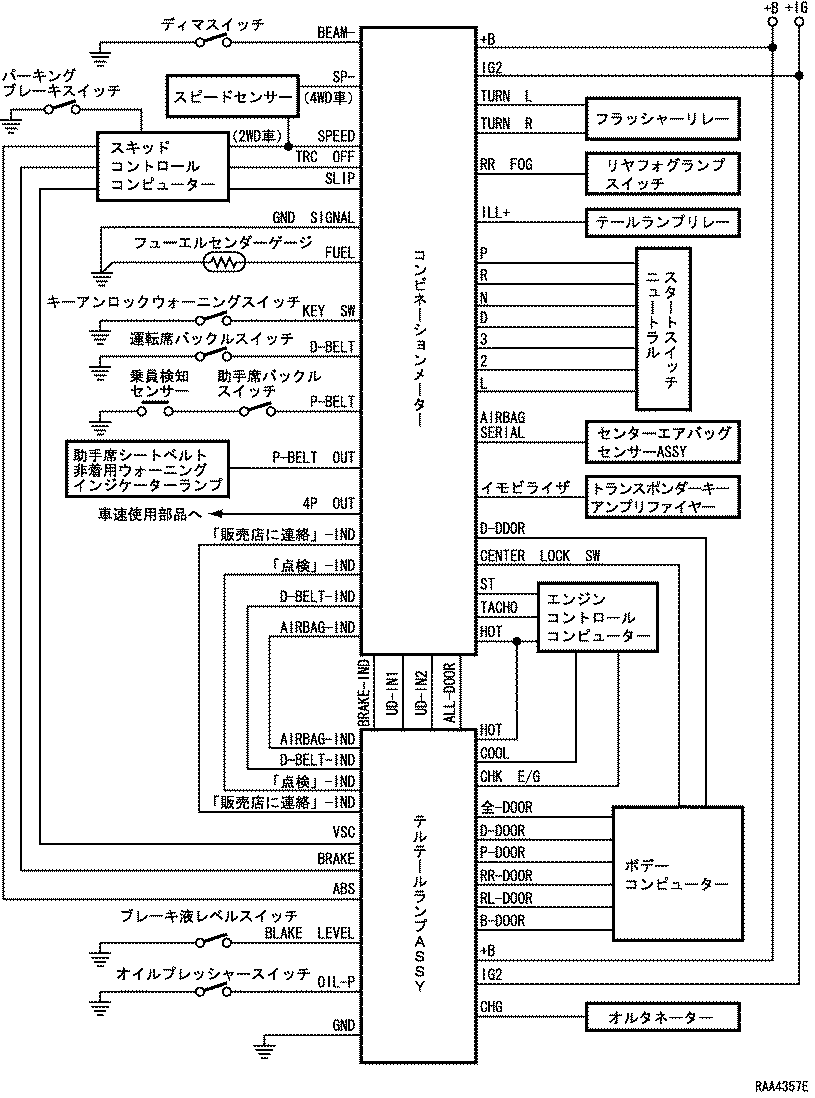

メーター　＆　ゲージシステム作動ブロック図（外部結線図）

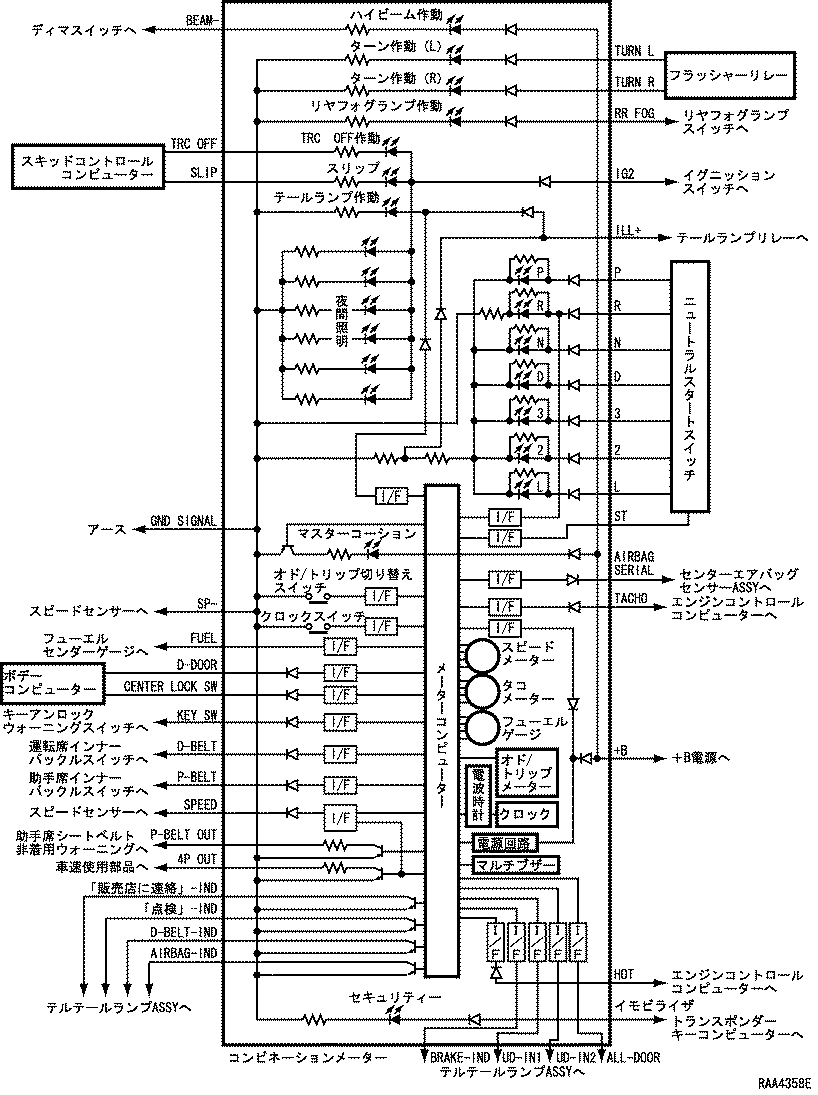

メーター　＆　ゲージシステム作動ブロック図（コンビネーションメーター内部結線図）

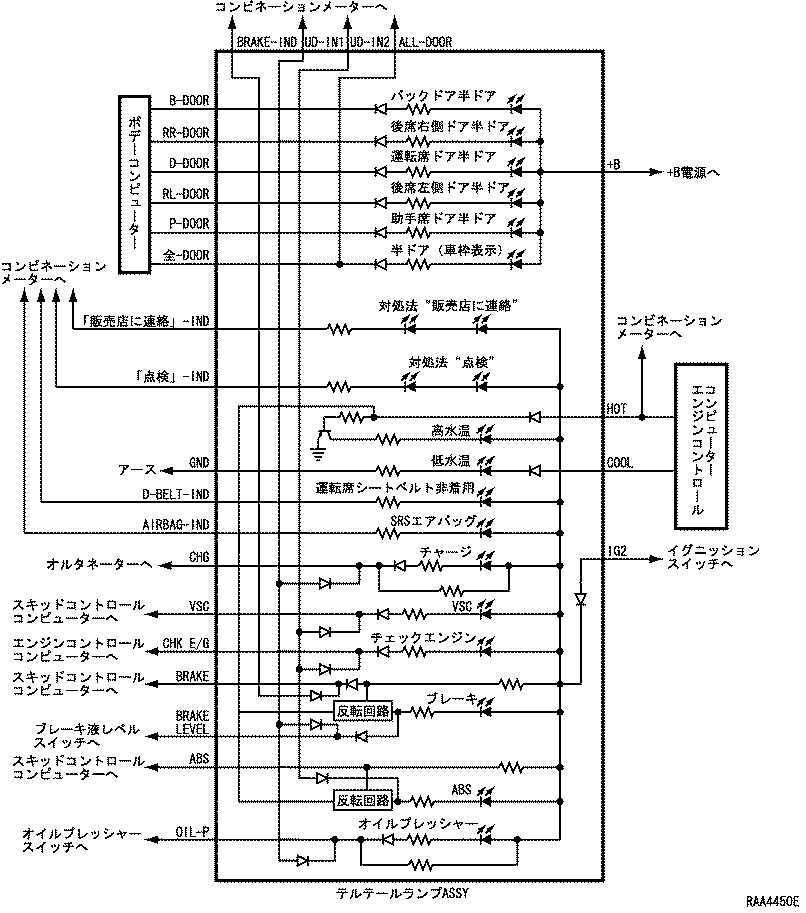

メーター　＆　ゲージシステム作動ブロック図（テルテールランプASSY内部結線図）

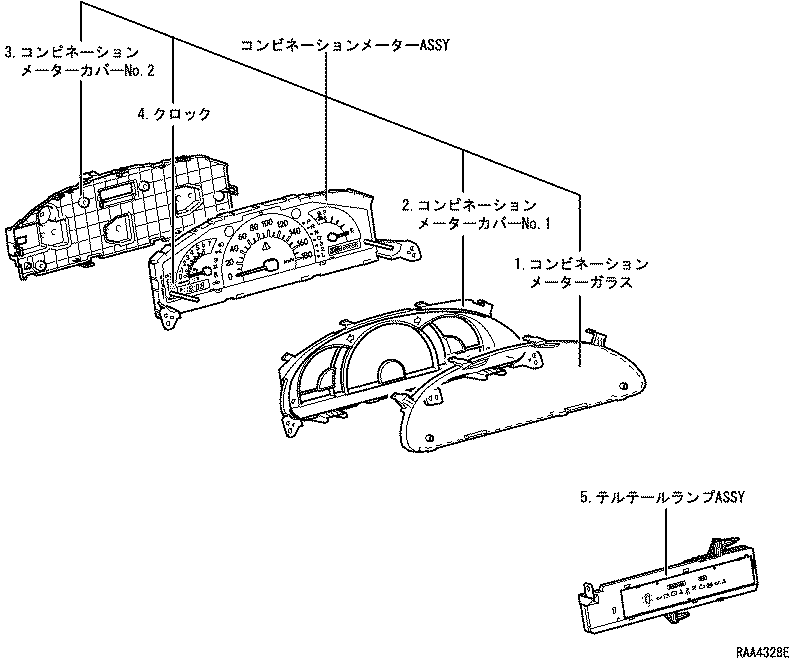

コンビネーションメーター構成

構成部品

1. コンビネーションメーターは以下の部品から構成されています。

コンビネーションメーター・テルテールランプASSY（矢崎計器製）

• 各メーター・ゲージ類の文字盤にハイコントラストホワイトメーターを採用するとともに，夜間には盤面をミルキーグリーン色に発光させることで各文字をシルエットで表示する，3眼式のシルエットメーターを採用しました。なお，各指針には導光式を採用しました。

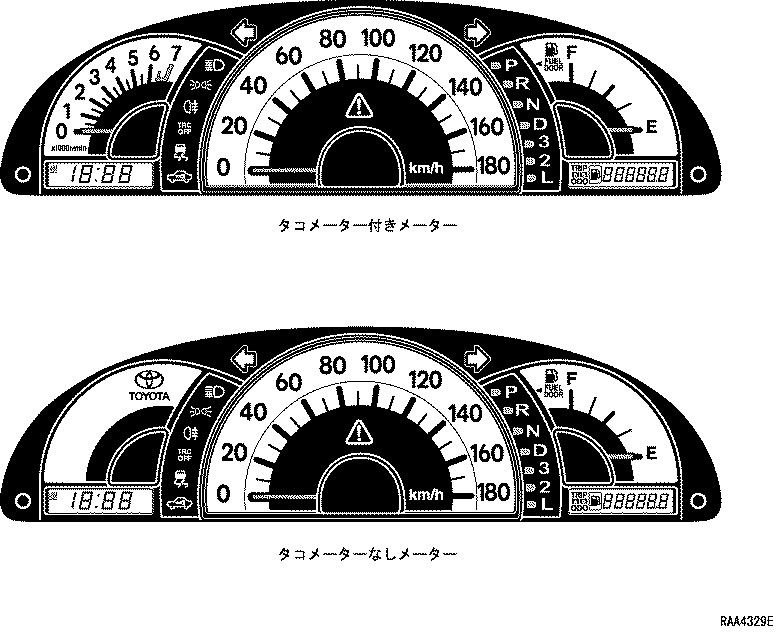

• コンビネーションメーターに，タコメーター付きメーターとタコメーターなしメーターの2種類を採用し，タコメーター付きメーターをS/G/Cパッケージに，タコメーターなしメーターを標準車にそれぞれ標準設定しました。
• 各メーター・ゲージの指針駆動用ムーブメントとしてステッパーモーターを採用しました。
• LCD（Liquid Crystal Display：液晶ディスプレイ）で表示する，電子式オド/トリップメーターを採用しました。なお，トリップメーターは2個独立の表示機能を持つツイントリップメーターとしました。
• スピードメーター中央部にマスターコーションインジケーターランプを設定し，異常発生をいち早く知らせるものとしました。
• キー抜き忘れ・リバースなど，各種ウォーニング時およびマスターコーションインジケーターランプ点灯時にブザーを吹鳴するマルチブザーを採用し，コンビネーションメーターに内蔵しました。
• コンビネーションメーターとセンターエアバッグセンサーASSY間の接続に異常が発生した場合に，SRSエアバッグウォーニングインジケーターランプの点灯をコンビネーションメーター独自で行う機能を採用しました。なお，SRSエアバッグウォーニングインジケーターランプは，テルテールランプASSY内に配置しました。
• 文字盤面をはじめインジケーターランプなど，すべての照明にLED（Light Emitting Diode：発光ダイオード）を採用し，省電力化および長寿命化をはかりました。



• 各作動/ウォーニングインジケーターランプを集中的に配置したテルテールランプASSYを採用し，運転席正面に配置しました。
• ユニバーサルデザインに基づき，一部の作動/ウォーニングインジケーターランプにカタカナ表記を設定し，ウォーニング項目がわかりやすいものとしました。
• 一部のウォーニングインジケーターランプ点灯時には対処法インジケーターランプを同時に点灯させることで，対処法を知らせるものとしました。
• テルテールランプASSYとスキッドコントロールコンピューター間の接続に異常が発生した場合に，ブレーキ・ABSウォーニングインジケーターランプの点灯をテルテールランプASSY独自で行う反転回路を採用しました。
• すべてのインジケーターランプの照明にLED（Light Emitting Diode：発光ダイオード）を採用し，省電力化および長寿命化をはかりました。

各種メーター・ゲージ類仕様

スピードメーター

スピードメーター仕様

表　示	機　能
表示範囲0～180km/h 10km/h刻み	ステッパーモーター方式。 ABS用車輪速センサーからの矩形波パルス信号をスキッドコントロールコンピューターを介して入力し，車速を表示。（2WD車） トランスアクスルに取り付けのスピードセンサーからの矩形波パルス信号を入力し，車速を表示。（4WD車）

タコメーター

タコメーター仕様

表　示	機　能
表示範囲0～7000r/min 500r/min刻み レッドゾーン6400～7000r/min	ステッパーモーター方式。 エンジンコントロールコンピューターからの矩形波パルス信号（2パルス/rev）を入力し，エンジン回転数を表示。

フューエルゲージ

フューエルゲージ仕様

表　示	機　能
表示範囲E～F 残量約7.2L（2WD車）または約8.5L（4WD車）でウォーニング点滅	ステッパーモーター方式。 フューエルセンダーゲージからのフューエルタンク内残量信号を入力し，演算処理したデータによりフューエル残量を表示。

オド/トリップメーター

オド/トリップメーター仕様

表　示	機　能
LCDによるデジタル表示 表示範囲 　0～999999km（オドメーター） 　0.0～9999.9km（トリップメーターA・B）	電子式。 ABS用車輪速センサーからの矩形波パルス信号をスキッドコントロールコンピューターを介して入力・積算し，走行距離を表示。（2WD車） トランスアクスルに取り付けのスピードセンサーからの矩形波パルス信号を入力・積算し，走行距離を表示。（4WD車） 後退距離も加算。 オド/トリップ切り替えスイッチにより，オドメーター→トリップメーターA→トリップメーターB→の順に表示。

マルチブザー

マルチブザー仕様

ブザー	機　能
リバースウォーニング	A/Tシフトポジション“R”（後退）時にブザーを吹鳴。
マスターコーション“販売店に連絡”	ブレーキ液レベル・チャージ・高水温・オイルプレッシャー・センターロック・SRSエアバッグの各ウォーニング点灯時にブザーを吹鳴。
マスターコーション“点検”	ABS・チェックエンジン・VSCの各ウォーニング点灯時にブザーを吹鳴。
キー抜き忘れウォーニング	イグニッションキーが差し込まれている状態（イグニッションスイッチ　OFFまたはACC　OFF）で運転席ドアを開くとブザーを吹鳴。
ランプ消し忘れウォーニング	テールランプまたはヘッドランプが点灯した状態（イグニッションキーを抜いた状態）で運転席ドアを開くとブザーを吹鳴。

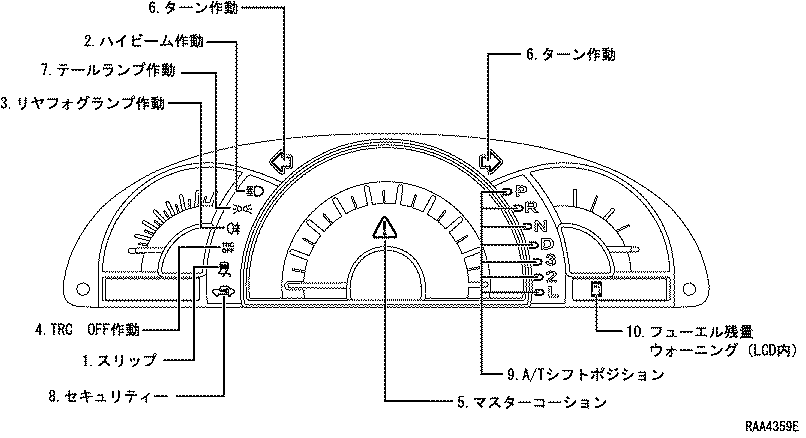

作動/ウォーニングインジケーターランプ（コンビネーションメーター内）



作動/ウォーニングインジケーターランプ仕様

No.	意　匠	名称と表示	機　能
1		スリップ LEDによりイエローで表示	VSC作動時にスキッドコントロールコンピューターの制御により点滅。
2		ハイビーム作動 LEDによりブルーで表示	ハイビームヘッドランプ点灯時にディマスイッチがONすることにより点灯。
3		リヤフォグランプ作動 LEDによりイエローで表示	リヤフォグランプ点灯時にリヤフォグランプスイッチがONすることにより点灯。
4		TRC　OFF作動 LEDによりイエローで表示	TRC　OFF時にエンジンコントロールコンピューターの制御により点灯。
5		マスターコーション LEDによりレッドで表示	各ウォーニングインジケーターの点灯状況に合わせて，メーターコンピューターの制御により，点滅した後点灯。
6		ターン作動 LEDによりグリーンで表示	ターンシグナルランプ点灯時にフラッシャーリレーがONすることで，ターンシグナルランプと同期して点灯。
7		テールランプ作動 LEDによりグリーンで表示	テールランプ　ON時にテールランプリレーがONすることにより点灯。
8		セキュリティー LEDによりレッドで表示	エンジンイモビライザーシステム作動時に，トランスポンダーキーコンピューターの制御により点滅。
9		A/Tシフトポジション LEDによりグリーン（“R”以外）またはイエロー（“R”）で表示	ニュートラルスタートスイッチのポジションに応じて各シフトポジションを点灯。
10		フューエル残量ウォーニング LCDにより表示	フューエル残量に応じて，メーターコンピューターの制御により点滅。

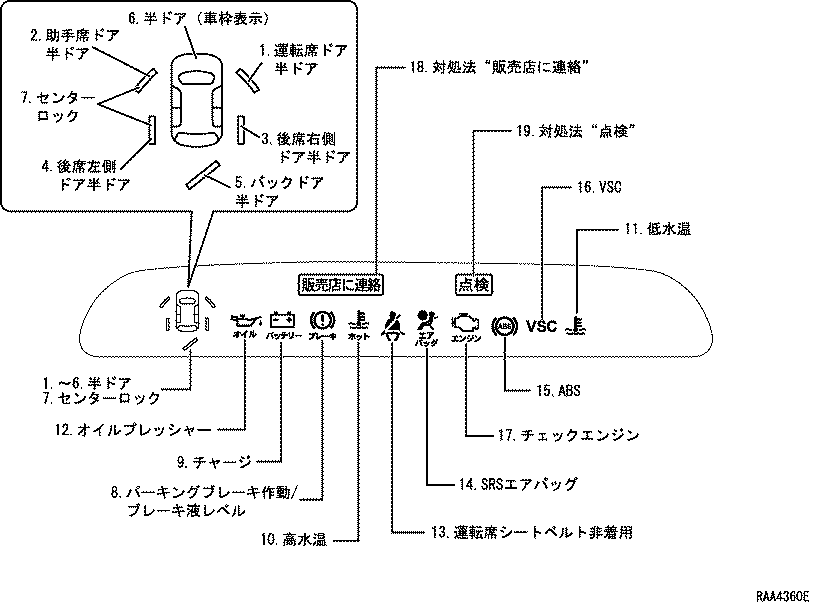

作動/ウォーニングインジケーターランプ（テルテールランプASSY内）



作動/ウォーニングインジケーターランプ仕様

No.	意　匠	名称と表示	機　能
1		運転席ドア半ドアウォーニング LEDによりレッドで表示	運転席ドアが開または半ドア状態の場合に，ボデーコンピューターの制御により点灯。
2		助手席ドア半ドアウォーニング LEDによりレッドで表示	助手席ドアが開または半ドア状態，もしくはドア閉かつセンターロックがアンロック状態の場合に，ボデーコンピューターの制御により点灯。
3		後席右側ドア半ドアウォーニング LEDによりレッドで表示	後席右側ドアが開または半ドア状態の場合に，ボデーコンピューターの制御により点灯。
4		後席左側ドア半ドアウォーニング LEDによりレッドで表示	後席左側ドアが開または半ドア状態，もしくはドア閉かつセンターロックがアンロック状態の場合に，ボデーコンピューターの制御により点灯。
5		バックドア半ドアウォーニング LEDによりレッドで表示	バックドアが開または半ドア状態の場合に，ボデーコンピューターの制御により点灯。
6		半ドアウォーニング（車枠表示） LEDによりレッドで表示	いずれかドアが開または半ドア状態，もしくはセンターロックに異常が発生した場合に，ボデーコンピューターの制御により点灯。
7		センターロックウォーニング LEDによりレッドで表示	センターロックに異常が発生した場合に，ボデーコンピューターの制御により点滅。
8		パーキングブレーキ作動/ブレーキ液レベルウォーニング LEDによりレッドで表示	パーキングブレーキ　ON時にスキッドコントロールコンピューターの制御により点灯/ブレーキ液が不足した場合にブレーキ液レベルスイッチがONすることで点灯。
9		チャージウォーニング LEDによりレッドで表示	オルタネーターのL端子電圧に異常が発生した場合に点灯。
10		高水温ウォーニング LEDによりレッドで表示	エンジン冷却液温が約117℃以上（液温上昇時）になった場合に，エンジンコントロールコンピューターの制御により点滅。
11		低水温 LEDによりブルーで表示	エンジン冷却液温が約60℃以上（液温上昇時）になるまで，エンジンコントロールコンピューターの制御により点灯。
12		オイルプレッシャーウォーニング LEDによりレッドで表示	油圧が極端に低下した場合に，オイルプレッシャースイッチがONすることにより点灯。
13		運転席シートベルト非着用ウォーニング LEDによりレッドで表示	イグニッションスイッチ　ON状態で，運転席のシートベルトを着用していない場合に，メーターコンピューターの制御により点滅。
14		SRSエアバッグウォーニング LEDによりレッドで表示	SRSエアバッグ関係に異常が発生した場合に，センターエアバッグセンサーASSYの制御により点灯。
15		ABSウォーニング LEDによりイエローで表示	ABS関係に異常が発生した場合にスキッドコントロールコンピューターの制御により点灯。
16		VSCウォーニング LEDによりイエローで表示	VSC関係に異常が発生した場合に，スキッドコントロールコンピューターの制御により点灯。
17		チェックエンジンウォーニング LEDによりイエローで表示	エンジンコントロールコンピューターなどのエンジン制御システム関係に異常が発生した場合に，エンジンコントロールコンピューターの制御により点灯。
18		“販売店に連絡” LEDによりレッドで表示	ブレーキ液レベル・チャージ・高水温・オイルプレッシャー・センターロック・SRSエアバッグの各ウォーニング点灯時に，メーターコンピューターの制御により点灯。
19		“点検” LEDによりイエローで表示	ABS・チェックエンジン・VSCの各ウォーニング点灯時に，メーターコンピューターの制御により点灯。
