ウインドシールドデアイサー・リヤウインドゥデフォッガー

• リヤウインドゥデフォッガーを全車に標準設定，ウインドシールドデアイサーを寒冷地仕様車にメーカーオプション設定しました。なお，オートエアコンディショナー装着車およびマニュアルエアコンディショナー装着車の寒冷地仕様車はタイマー機能（約15分間）付きとしました。
• オートエアコンディショナー装着車のリヤウインドゥデフォッガースイッチは，作動インジケーターランプを内蔵した丸型のプッシュ式スイッチを採用し，オートエアコンコントロールパネル部内のリング状大型ダイヤルスイッチ内に配置しました。
• マニュアルエアコンディショナー装着車のリヤウインドゥデフォッガースイッチは，作動インジケーターランプを内蔵したプッシュロック式スイッチを採用し，マニュアルエアコンコントロールパネル部内に配置しました。
• ハイマウントストップランプの発光部にあたる部分に，リヤウインドゥデフォッガーの熱線を配置することにより，降雪時などにおけるハイマウントストップランプの被視認性の向上をはかりました。
• 寒冷地仕様車のスイッチは，ウインドシールドデアイサー・リヤウインドゥデフォッガー・ミラーヒーター兼用としました。

リヤウインドゥデフォッガー仕様

熱線本数［本］	12
消費電力［W］	103（±10％）
タイマー時間［分］	15±3

ウインドシールドデアイサー仕様

消費電力［W］	101
タイマー時間［分］	15±3

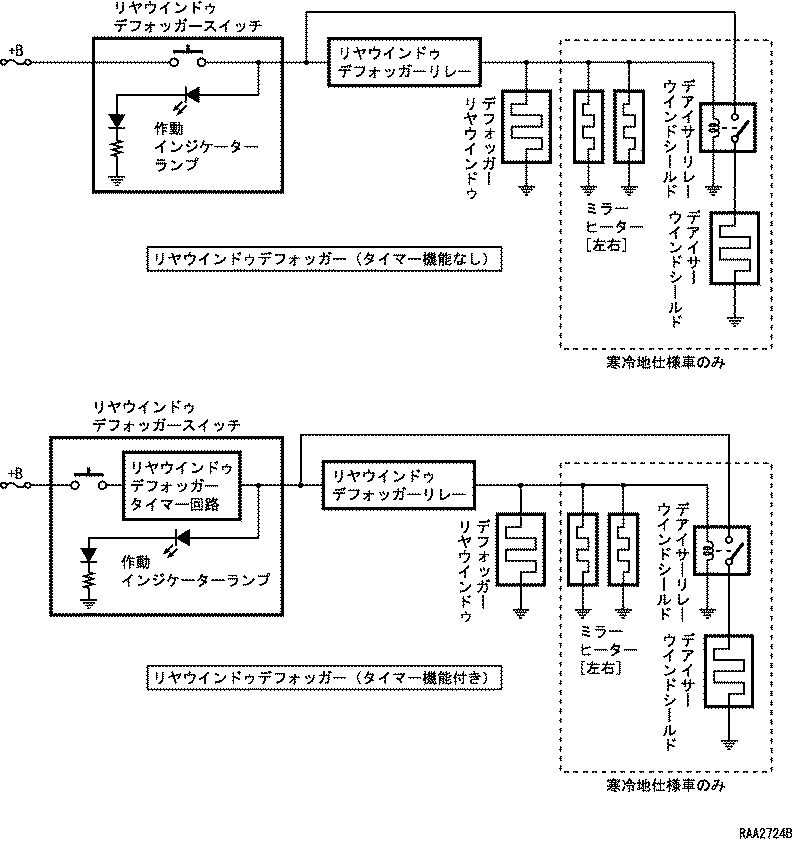

リヤウインドゥデフォッガー構成

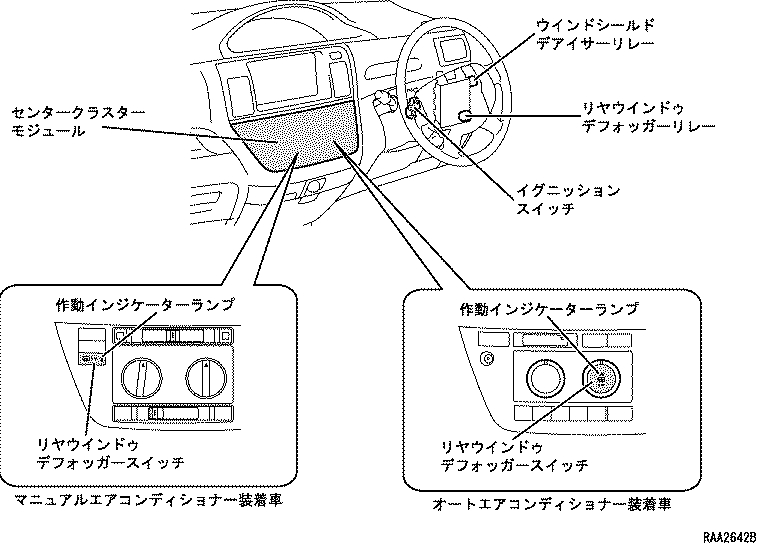

構成部品

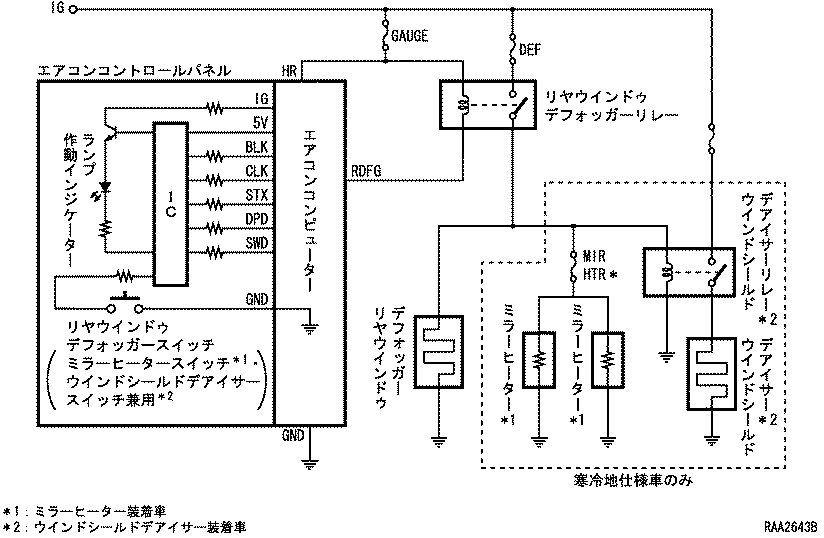

ウインドシールドデアイサー・リヤウインドゥデフォッガー制御

作動

1. オートエアコンディショナー装着車
1. イグニッションスイッチ　ONで，リヤウインドゥデフォッガースイッチ（ミラーヒータースイッチ・ウインドシールドデアイサースイッチ兼用^＊）をONすると，この信号をエアコンコンピューターがシリアル通信により受信し，リヤウインドゥデフォッガーリレーをONすることでリヤウインドゥデフォッガー・ミラーヒーター（寒冷地仕様車のみ）・ウインドシールドデアイサー（寒冷地仕様車のみ）が作動します。

□　参　考　□

＊ ： ミラーヒーター・ウインドシールドデアイサー装着車



2. タイマー時間のカウントは，エアコンコンピューターが行っており，リヤウインドゥデフォッガースイッチ　ONを検出後，約15分間が経過するとリヤウインドゥデフォッガーリレーをOFFし，作動を停止します。



2. マニュアルエ アコンディショナー装着車
1. タイマー機能付きリヤウインドゥデフォッガースイッチ装着車におけるタイマー時間のカウントは，スイッチ内蔵のタイマー回路が行っており，リヤウインドゥデフォッガースイッチ　ONを検出後，約15分間が経過するとリヤウインドゥデフォッガーリレーをOFFし，作動を停止します。
