スライドドアイージークローザーシステム

• パワースライドドア装着側スライドドアに，半ドア状態にすればフルロックモーターの作動によりドアを全閉する「スライドドアイージークローザー」を採用し，パワースライドドアとともにC/G/Sパッケージに標準設定しました。
• イージークローザー機構（スライドドアロックASSY）は，構造を簡素化するとともに駆動部の制御方法を最適化し，軽量化および作動音の低減をはかりました。
• “スライドドア常時給電ユニット”の採用により，ジャンクション・給電リレーなどを不要として，システムの簡素化および部品点数の削減をはかりました。
• スライドドアハンドル（インサイド/アウトサイド）を操作することにより，スライドドアイージークローザーの作動をキャンセルすることができるメカキャンセル機構を設定しました。また，メカキャンセル操作時における操作力の低減を配慮しました。

スライドドアイージークローザーシステム機能

機能

1. スライドドアを半ドア状態までスライドさせると，フルロックモーターが作動してスライドドアを自動的に全閉状態にします。なお，ドア全閉後に，フルロックモーターがラッチ機構を初期位置に戻す作動を行うことで，スライドドアのスムースな操作性を確保しています。
1. メカキャンセル機構
1. スライドドアハンドル（インサイド/アウトサイド）を引くことで，フルロックモーターとラッチ機構を接続するメカニカル機構部を切り離すことができます。これにより，フルロックモーターが作動しないなどのトラブルが発生した場合でも，スライドドアの開閉操作を可能としました。

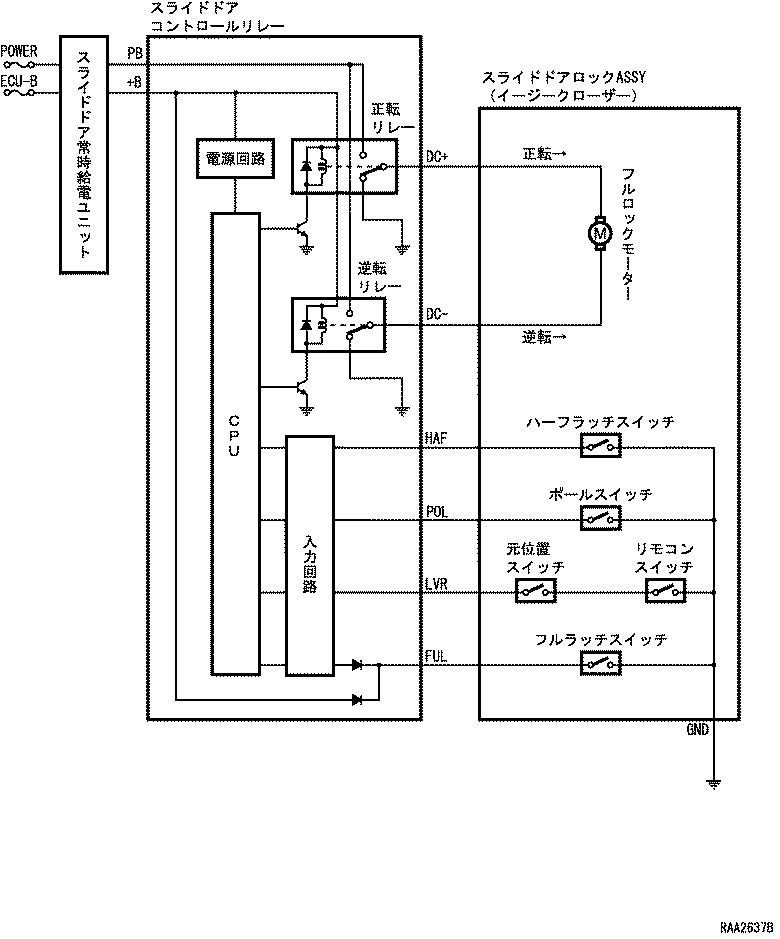

スライドドアイージークローザーシステム構成

構成

スライドドアイージークローザーシステム構造

構造

1. スライドドアロックASSY（イージークローザー）
1. フルロックモーターの回転がウォームギヤ→ベースギヤ→ピニオンギヤの順に伝わり，ピニオンギヤと連動するドリブンギヤが駆動します。これにより，パッシブレバーとともにラッチが回転し，ハーフラッチからフルラッチになることで，スライドドアを半ドアから全閉状態にします。



2. 位置検出スイッチ

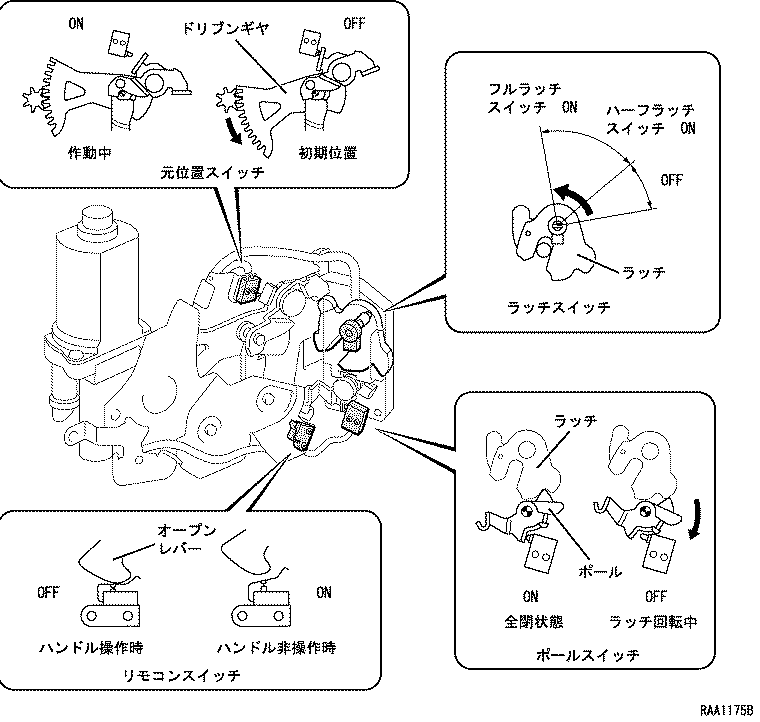

位置検出スイッチ機能一覧

名　称	機　能
ハーフラッチスイッチ	ラッチの半ドア位置を検出するスイッチで，全開～半ドア直前状態でON，これ以外のときはOFFします。
フルラッチスイッチ	ラッチの全閉位置を検出するスイッチで，全開～全閉直前状態でON，全閉状態でOFFします。
ポールスイッチ	ポールの位置を検出するスイッチで，全閉状態でONし，ラッチが回転中はOFFします。
元位置スイッチ	フルロックモータードリブンギヤの初期位置を検出するスイッチで，モーター作動後にONし，初期位置に戻るとOFFします。
リモコンスイッチ	スライドドアのインサイド/アウトサイドハンドル操作の有無を検出するスイッチで，ハンドル操作時にOFFし，非操作時にONします。

スライドドアイージークローザーシステム制御

作動





1. 正転作動
1. フルロックモーター正転作動（スライドドア半ドア→全閉作動）
1. イージークローザーリレーまたはスライドドアコントロールリレーがハーフラッチスイッチ　OFFを検知すると，0.3秒経過後正転リレーをONします。これにより，電流がPB→正転リレー→DC+→フルロックモーター→DC-→逆転リレー→アースと流れ，フルロックモーターが正転作動を行うとともに，元位置スイッチがONします。その後，スライドドアが全閉状態になり，フルラッチスイッチおよびポールスイッチがOFFすると，正転リレーをOFFしてフルロックモーターを停止させます。
2. フルロックモーター逆転作動（ラッチ・ポール初期位置化作動）
1. 正転作動終了後，イージークローザーリレーまたはスライドドアコントロールリレーはラッチとポールを初期位置に戻すため，正転リレーをOFFしてその約0.1秒後に逆転リレーをONします。これにより，電流がPB→逆転リレー→DC-→フルロックモーター→DC+→正転リレー→アースと流れ，フルロックモーターが逆転作動を行います。ラッチ・ポールの初期位置化が終了し，元位置スイッチがOFFすると，逆転リレーをOFFしてフルロックモーターを停止させます。
2. 所定時間内に作動が終了しなかった場合の作動
1. フルロックモーターの正転作動が約4秒以内に完了しない場合は逆転作動に移行し，逆転作動が約3秒以内に完了しない場合はその時点でフルロックモーターは停止します。

メカキャンセル機構

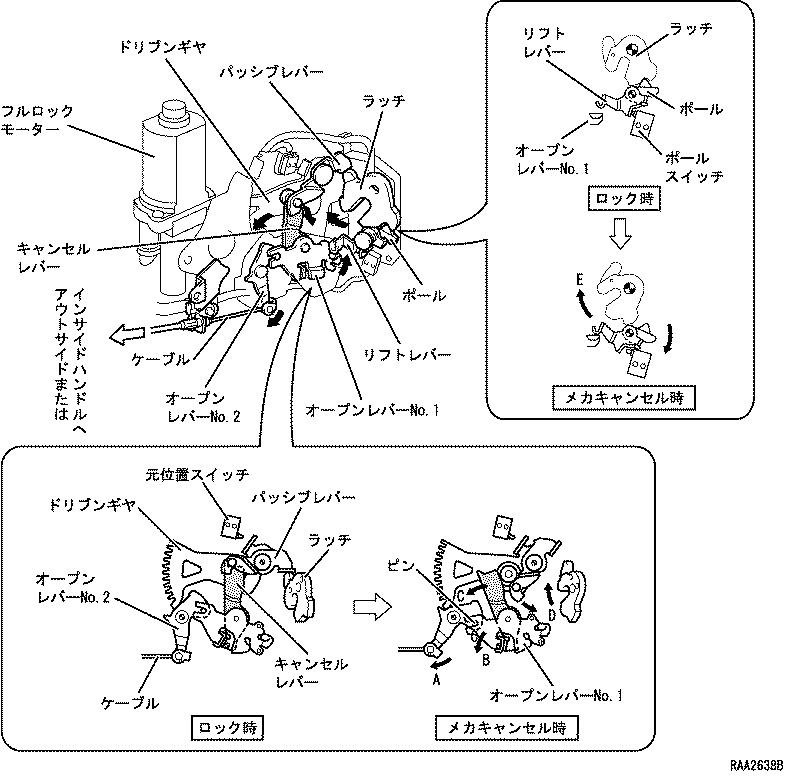

機能と構造

1. フルロックモーターが何らかの原因で作動しない場合，スライドドアハンドル（アウトサイド/インサイド）を操作することにより，スライドドアのロックを解除することができます。
2. ドアハンドルが操作されるとケーブルが引かれ，オープンレバーNo.2がA方向へ回転します，これにより，ピンを介してかみ合わされたオープンレバーNo.1がB方向へ回転します。
3. オープンレバーNo.1の回転により，これに接続されているキャンセルレバーがC方向へ回転し，パッシブレバーの支えがはずされD方向へ回転することで，ラッチを開放します。
4. 同時にオープンレバーNo.1の回転により，リフトレバーをE方向へ回転させることでポールを引き下げ，ラッチがフリー状態となります。
5. フルロックモーターが作動する場合に，メカキャンセル操作によってスライドドアを開け，再びドアを閉じた場合，フルロックモーターはいったん逆転作動を行い，さらに正転→逆転作動を行うことで，スライドドアロックASSY（イージークローザー）を初期状態に戻します。
