概　要

• 足踏み式パーキングブレーキを採用しました。
• パーキングブレーキ解除方法をペダル踏み込み式として操作性に配慮しました。

足踏み式パーキングブレーキ

構　造

1. 足踏み式パーキングブレーキは，パーキングブレーキペダル，セクター，ポールおよびポールスプリング，テンションスプリングなどで構成されており，パーキングブレーキペダルを踏み込むことにより，ポールがセクターの歯に作用することでパーキングブレーキのロック・解除を行います。



作　動

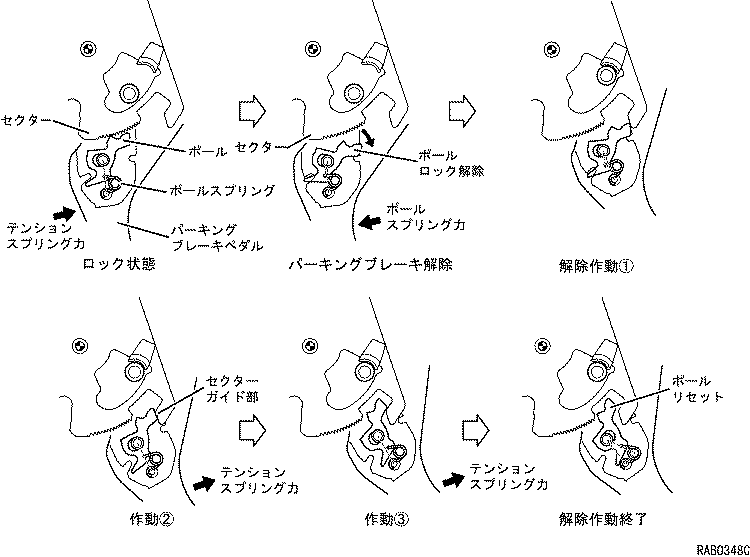

1. パーキングブレーキを踏み込むと，ポールはセクターの歯先を乗り越えながら移動します。この状態でペダルから足を離すとポールがセクターの歯に噛み合い，パーキングブレーキペダルがロックされます。



ロック解除

1. パーキングブレーキペダルがロックされた状態で，さらにパーキングブレーキペダルを踏み込むと，ポール（ポールはロック状態の時，パーキングブレーキペダル力でセクター歯に押し付けられています。）にポールスプリング力が作用してセクターとポールが離れ，パーキングブレーキペダルがフリーとなります。パーキングブレーキペダルはテンションスプリング力により解除位置に押し戻されるとともに，ポールはセクターのガイドに沿って移動し，リセットされます。
