ＣＡＮバス本線断線点検（ＤＬＣ３支線／本線／終端抵抗）

機能説明

ＤＬＣ３の６（ＣＡＮＨ）⇔１４（ＣＡＮＬ）間の抵抗値が６７Ω以上の場合は、ＣＡＮバス本線およびＤＬＣ３支線の断線が考えられる。

症状
疑わしい箇所
ＤＬＣ３の６（ＣＡＮＨ）１４（ＣＡＮＬ）間の抵抗が６７Ω以上
  • （１）、（１’）、（２）、（２’）断線またはコネクター不良（本線断線）
  • ブレーキアクチュエータＡＳＳＹ（ＶＳＣ　ＥＣＵ）不良
  • ステアリングセンサ（舵角センサ）不良
  • （８）、（８’）断線またはコネクター不良（ＤＬＣ３支線断線）
  • ワイヤリングハーネスコネクタ（Ｊ／Ｃ）不良

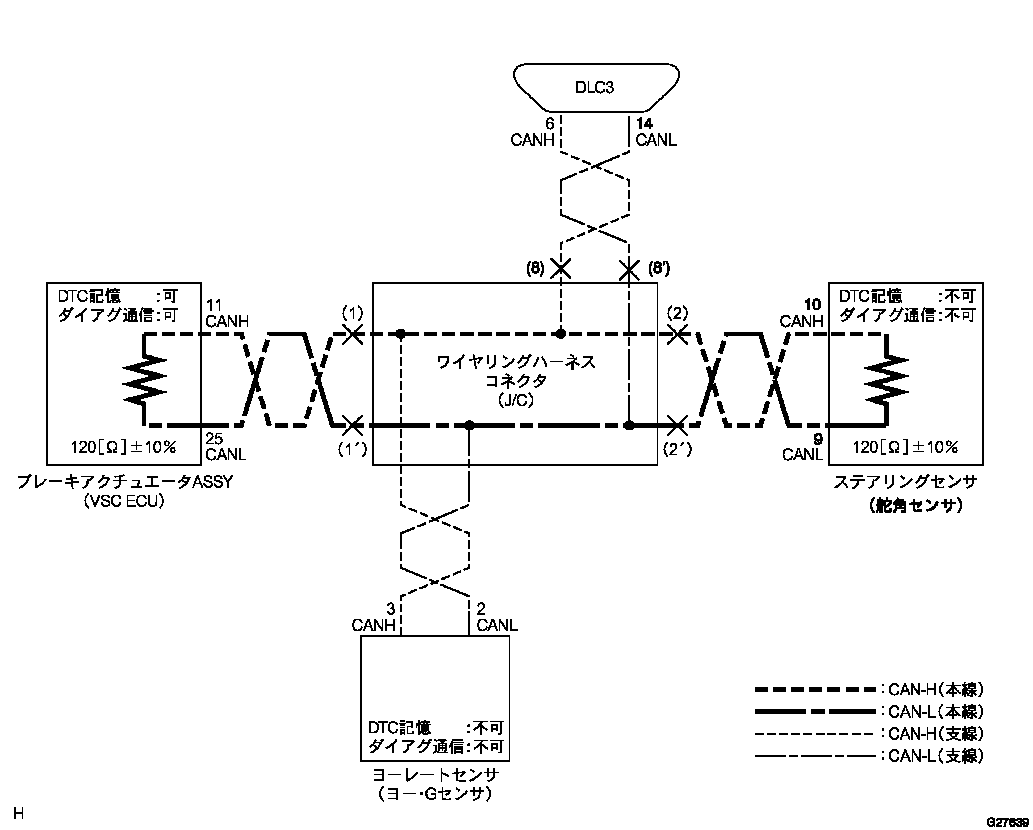

回路図

点検手順

手順1
ＤＬＣ３点検（ＣＡＮＨ－ＣＡＮＬ）

SST
09082-00030
09083-00150
  1. ＩＧスイッチをＯＦＦにして、ＤＬＣ３の６（ＣＡＮＨ）⇔１４（ＣＡＮＬ）間の抵抗を測定する。

    2. Ａ
    １０８－１３２Ω
    Ｂ
    １３２Ω以上
    ■　注　意　■
    測定値が１３２Ω以上の時にＣＡＮ通信系ダイアグコードが出力している場合は、ＤＬＣ３支線の断線以外にも不具合があると考えられるため、異常箇所を修正後、「トラブルシュートの進め方」（05-843 ）から再度トラブルシュートを行う。

      B
      ＤＬＣ３支線またはコネクター修理または交換（ＣＡＮ－Ｈ、ＣＡＮ－Ｌ）
      A
      次の手順へ

手順2
ダイアグコード読み取り

SST
09082-00030
09083-00150
  1. 出力しているダイアグコードを読み取る。


    2. 基準
    Ａ
    Ｕ０１２１／９４（ＡＢＳ）、Ｕ０１２３／６２（ＶＳＣ）、Ｕ０１２４／９５（ＡＢＳ）、Ｕ０１２６／６３（ＶＳＣ）が同時出力している
    Ｂ
    ＣＡＮ通信系ダイアグコードはＵ０１２６／６３（ＶＳＣ）のみ出力している
    ■　注　意　■
    ＣＡＮ通信系ダイアグコード（Ｕ０１２１／９４（ＡＢＳ）、Ｕ０１２３／６２（ＶＳＣ）、Ｕ０１２４／９５（ＡＢＳ）、Ｕ０１２６／６３（ＶＳＣ））以外のダイアグコード（Ｃ＊＊＊＊）はＣＡＮ通信系ダイアグコードと同時出力する場合がある。

      B
      A
      次の手順へ

手順3
ＣＡＮバス断線点検（ＣＡＮバス本線（ＶＳＣＥＣＵ－Ｊ／Ｃ））

SST
09082-00030
09083-00150
  1. ブレーキアクチュエータＡＳＳＹ（ＶＳＣ　ＥＣＵ）のコネクターをブレーキアクチュエータＡＳＳＹ（ＶＳＣ　ＥＣＵ）から切り離す。

  2. ブレーキアクチュエータＡＳＳＹ（ＶＳＣ　ＥＣＵ）車両ハーネスコネクターの１１（ＣＡＮＨ）⇔２５（ＣＡＮＬ）間の抵抗を測定する。


    3. 基準値
    108ー132Ω
      OK
      ブレ-キアクチユエ-タASSY交換
      NG
      次の手順へ

手順4
ワイヤリングハーネスコネクタ（Ｊ／Ｃ）単体点検（ＣＡＮＨ－ＣＡＮＨ）

SST
09082-00030
09083-00150
  1. ワイヤリングハーネスコネクタ（Ｊ／Ｃ）を車両ハーネスから切り離す。

  2. ワイヤリングハーネスコネクタ（Ｊ／Ｃ）の４（ＣＡＮＨ）⇔５（ＣＡＮＨ）、４（ＣＡＮＨ）⇔６（ＣＡＮＨ）、４（ＣＡＮＨ）⇔７（ＣＡＮＨ）間の抵抗を測定する。


    3. 基準値
    10Ω以下
      NG
      ワイヤリングハーネスコネクタ（Ｊ／Ｃ）交換
      OK
      次の手順へ

手順5
ワイヤリングハーネスコネクタ（Ｊ／Ｃ）単体点検（ＣＡＮＬ－ＣＡＮＬ）

SST
09082-00030
09083-00150
  1. ワイヤリングハーネスコネクタ（Ｊ／Ｃ）の１５（ＣＡＮＬ）⇔１６（ＣＡＮＬ）、１５（ＣＡＮＬ）⇔１７（ＣＡＮＬ）、１５（ＣＡＮＬ）⇔１８（ＣＡＮＬ）間の抵抗を測定する。


    2. 基準値
    10Ω以下
      NG
      ワイヤリングハーネスコネクタ（Ｊ／Ｃ）交換
      OK
      ＣＡＮバス本線またはコネクター修理または交換（ＶＳＣ　ＥＣＵ－Ｊ／ＣのＣＡＮ－Ｈ、ＣＡＮ－Ｌ）

手順6
ＣＡＮバス断線点検（ＣＡＮバス本線（舵角センサ－Ｊ／Ｃ））

SST
09082-00030
09083-00150
  1. ＩＧスイッチをＯＦＦにして、ステアリングセンサ（舵角センサ）のコネクターをステアリングセンサ（舵角センサ）から切り離す。

  2. ステアリングセンサ（舵角センサ）の車両ハーネスコネクターの１０（ＣＡＮＨ）⇔９（ＣＡＮＬ）の抵抗を測定する。


    3. 基準値
    108ー132Ω
      OK
      ステアリングセンサ交換
      NG
      次の手順へ

手順7
ワイヤリングハーネスコネクタ（Ｊ／Ｃ）単体点検（ＣＡＮＨ－ＣＡＮＨ）

SST
09082-00030
09083-00150
  1. ワイヤリングハーネスコネクタ（Ｊ／Ｃ）を車両ハーネスから切り離す。

  2. ワイヤリングハーネスコネクタ（Ｊ／Ｃ）の５（ＣＡＮＨ）⇔４（ＣＡＮＨ）、５（ＣＡＮＨ）⇔６（ＣＡＮＨ）、５（ＣＡＮＨ）⇔７（ＣＡＮＨ）間の抵抗を測定する。


    3. 基準値
    10Ω以下
      NG
      ワイヤリングハーネスコネクタ（Ｊ／Ｃ）交換
      OK
      次の手順へ

手順8
ワイヤリングハーネスコネクタ（Ｊ／Ｃ）単体点検（ＣＡＮＬ－ＣＡＮＬ）

SST
09082-00030
09083-00150
  1. ワイヤリングハーネスコネクタ（Ｊ／Ｃ）の１６（ＣＡＮＬ）⇔１５（ＣＡＮＬ）、１６（ＣＡＮＬ）⇔１７（ＣＡＮＬ）、１６（ＣＡＮＬ）⇔１８（ＣＡＮＬ）間の抵抗を測定する。


    2. 基準値
    10Ω以下
      NG
      ワイヤリングハーネスコネクタ（Ｊ／Ｃ）交換
      OK
      ＣＡＮバス本線またはコネクター修理または交換（舵角センサーＪ／Ｃ間のＣＡＮ－Ｈ、ＣＡＮ－Ｌ）
