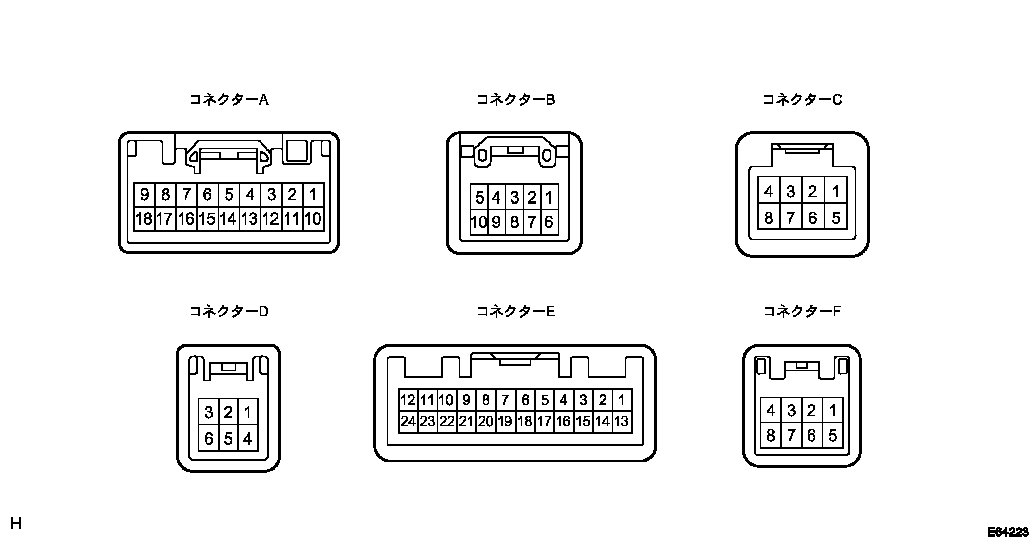

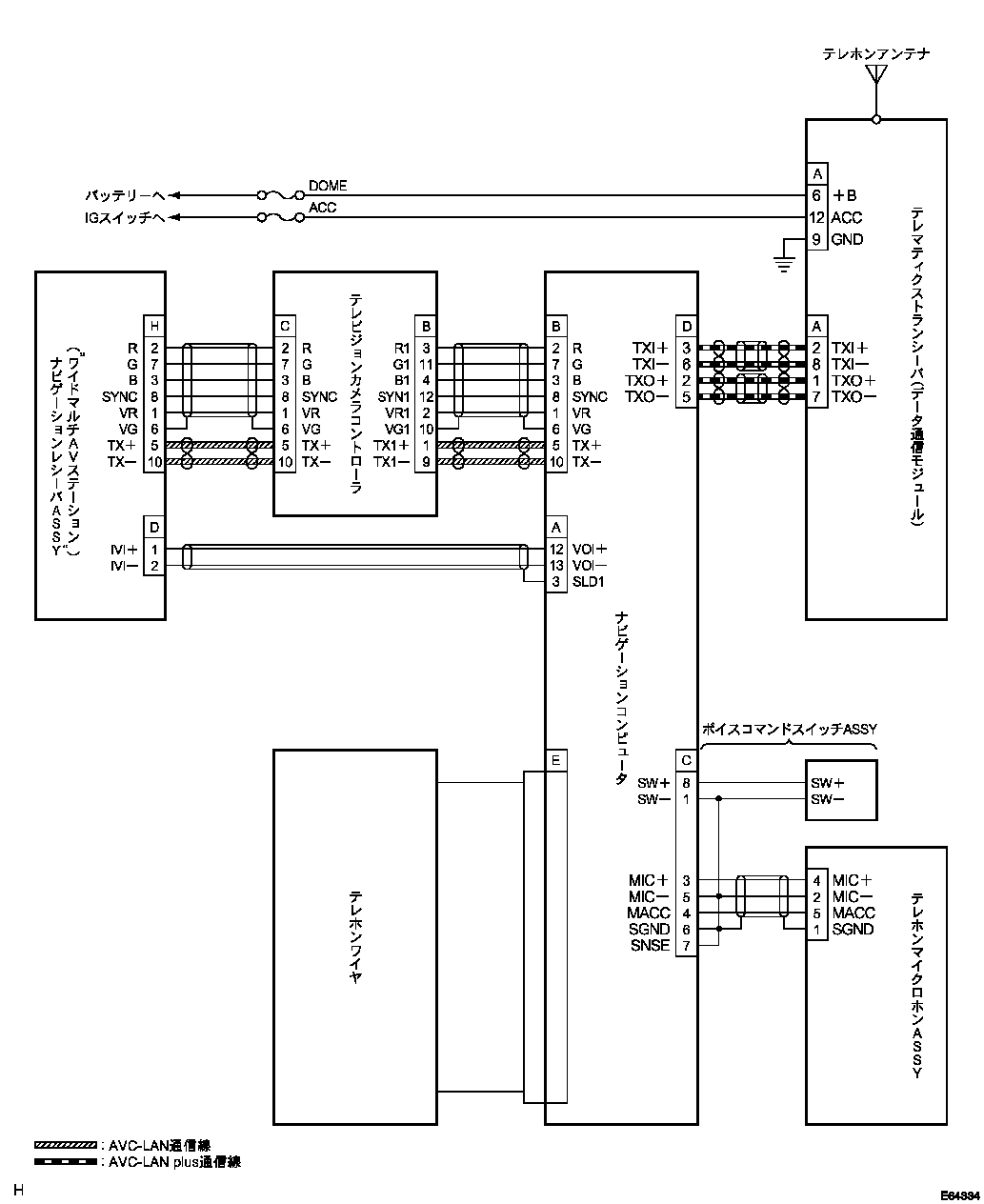

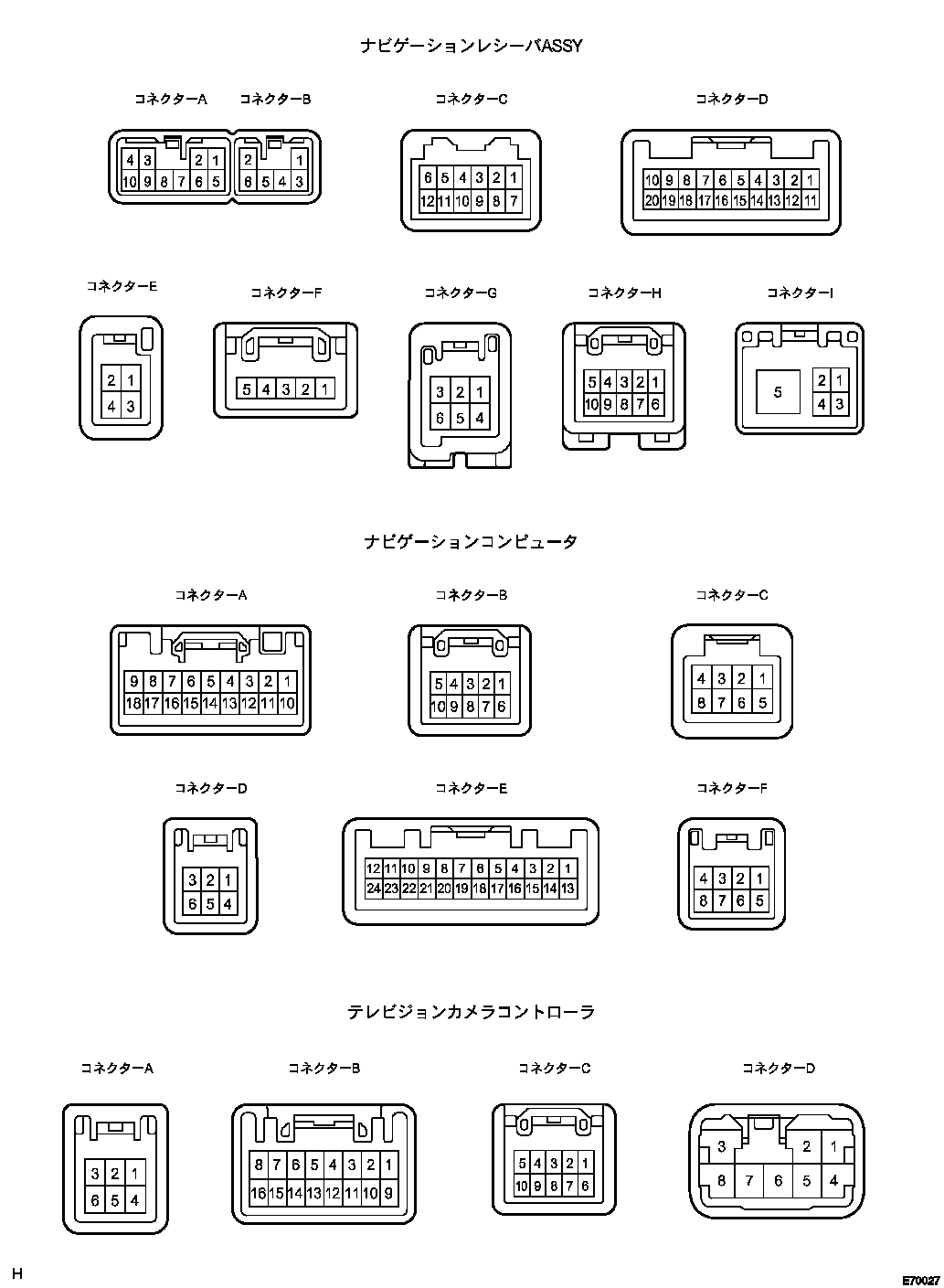

参照）コネクターＣ（ハンズフリーキット装着車）
|
端子番号
|
端子記号
|
入出力
|
テスター接続プラス⇔マイナス
|
項目
|
測定条件
|
基準
|
基準外の場合の不具合症状
Ｏ：断線時
Ｓ：ボデーと短絡時
|
|---|---|---|---|---|---|---|---|
|
１
|
ＳＷ－
|
ー
|
Ｃ１⇔Ｃ６
|
導通
|
常時
|
導通あり
|
音声認識できず（ボタン押下時”ピッ”音鳴らない）
|
|
３
|
ＭＩＣ＋
|
入力
|
Ｃ３⇔Ｃ５
|
波形
|
音声入力中
|
音声に同期した波形が出力される
|
|
|
４
|
ＭＡＣＣ
|
出力
|
Ｃ４⇔Ａ７
|
電圧
|
ＩＧスイッチＡＣＣ
|
５Ｖ
|
|
|
５
|
ＭＩＣ－
|
ー
|
Ｃ５⇔ボデーアース
|
－
|
常時
|
導通あり
|
|
|
６
|
ＳＧＮＤ
|
ー
|
Ｃ６⇔ボデーアース
|
導通
|
常時
|
導通あり
|
|
|
７
|
ＳＮＳＥ
|
ー
|
Ｃ７⇔ボデーアース
|
－
|
常時
|
導通あり
|
|
|
８
|
ＳＷ＋
|
ー
|
Ｃ８⇔Ｃ１
|
電圧
|
音声認識スイッチ押さない→押す
|
５Ｖ→０．５Ｖ以下
|
音声認識できず（ボタン押下時”ピッ”音鳴らない）
|
コネクターＤ（テレマティクストランシーバ（データ通信モジュール）装着車）
|
端子番号
|
端子記号
|
入出力
|
テスター接続プラス⇔マイナス
|
項目
|
測定条件
|
基準
|
基準外の場合の不具合症状
Ｏ：断線時
Ｓ：ボデーと短絡時
|
|---|---|---|---|---|---|---|---|
|
２
|
ＴＸＯ＋
|
入出力
|
－
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ検査
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ接続機器通信できず
|
|
２
|
ＴＸＯ＋
|
入出力
|
Ｄ２⇔Ｄ３
|
導通
|
ＩＧスイッチＯＦＦ
|
導通あり
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ接続機器通信できず
|
|
３
|
ＴＸＩ＋
|
入出力
|
－
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ検査
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ接続機器通信できず
|
|
５
|
ＴＸＯ－
|
入出力
|
－
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ検査
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ接続機器通信できず
|
|
５
|
ＴＸＯ－
|
入出力
|
Ｄ５⇔Ｄ６
|
導通
|
ＩＧスイッチＯＦＦ
|
導通あり
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ接続機器通信できず
|
|
６
|
ＴＸＩ－
|
入出力
|
－
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ検査
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ接続機器通信できず
|

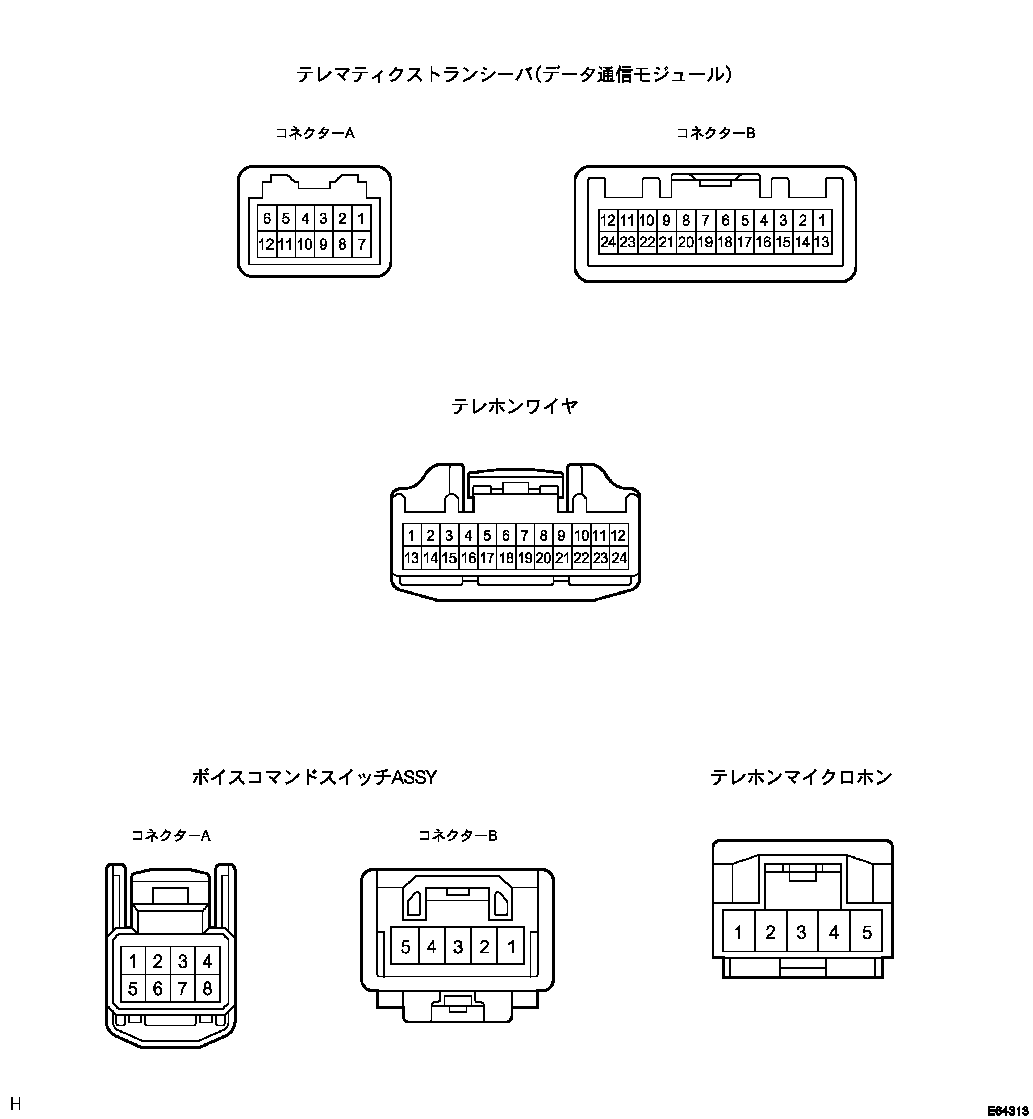

参照）コネクターＡ
|
端子番号
|
端子記号
|
入出力
|
テスター接続プラス⇔マイナス
|
項目
|
測定条件
|
基準
|
基準外の場合の不具合症状
Ｏ：断線時
Ｓ：ボデーと短絡時
|
|---|---|---|---|---|---|---|---|
|
１
|
ＴＸＯ＋
|
入出力
|
－
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ検査
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ接続機器通信できず
|
|
１
|
ＴＸＯ＋
|
入出力
|
Ａ１⇔Ａ２
|
導通
|
ＩＧスイッチＯＦＦ
|
導通あり
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ接続機器通信できず
|
|
２
|
ＴＸＩ＋
|
入出力
|
－
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ検査
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ接続機器通信できず
|
|
６
|
＋Ｂ
|
入力
|
Ａ６⇔Ａ９
|
電圧
|
常時
|
１０－１４Ｖ
|
Ｏ：データ通信できず
Ｓ：ヒューズ切れ
|
|
７
|
ＴＸＯ－
|
入出力
|
－
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ検査
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ接続機器通信できず
|
|
７
|
ＴＸＯ－
|
入出力
|
Ａ７⇔Ａ８
|
導通
|
ＩＧスイッチＯＦＦ
|
導通あり
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ接続機器通信できず
|
|
８
|
ＴＸＩ－
|
入出力
|
－
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ検査
|
－
|
ＡＶＣ－ＬＡＮ ｐｌｕｓ接続機器通信できず
|
|
９
|
ＧＮＤ
|
－
|
Ａ９⇔ボデーアース
|
導通
|
常時
|
導通あり
|
－
|
|
１２
|
ＡＣＣ
|
入力
|
Ａ１２⇔Ａ９
|
電圧
|
ＩＧスイッチＡＣＣ
|
１０－１４Ｖ
|
Ｏ：データ通信できず
Ｓ：ヒューズ切れ
|
