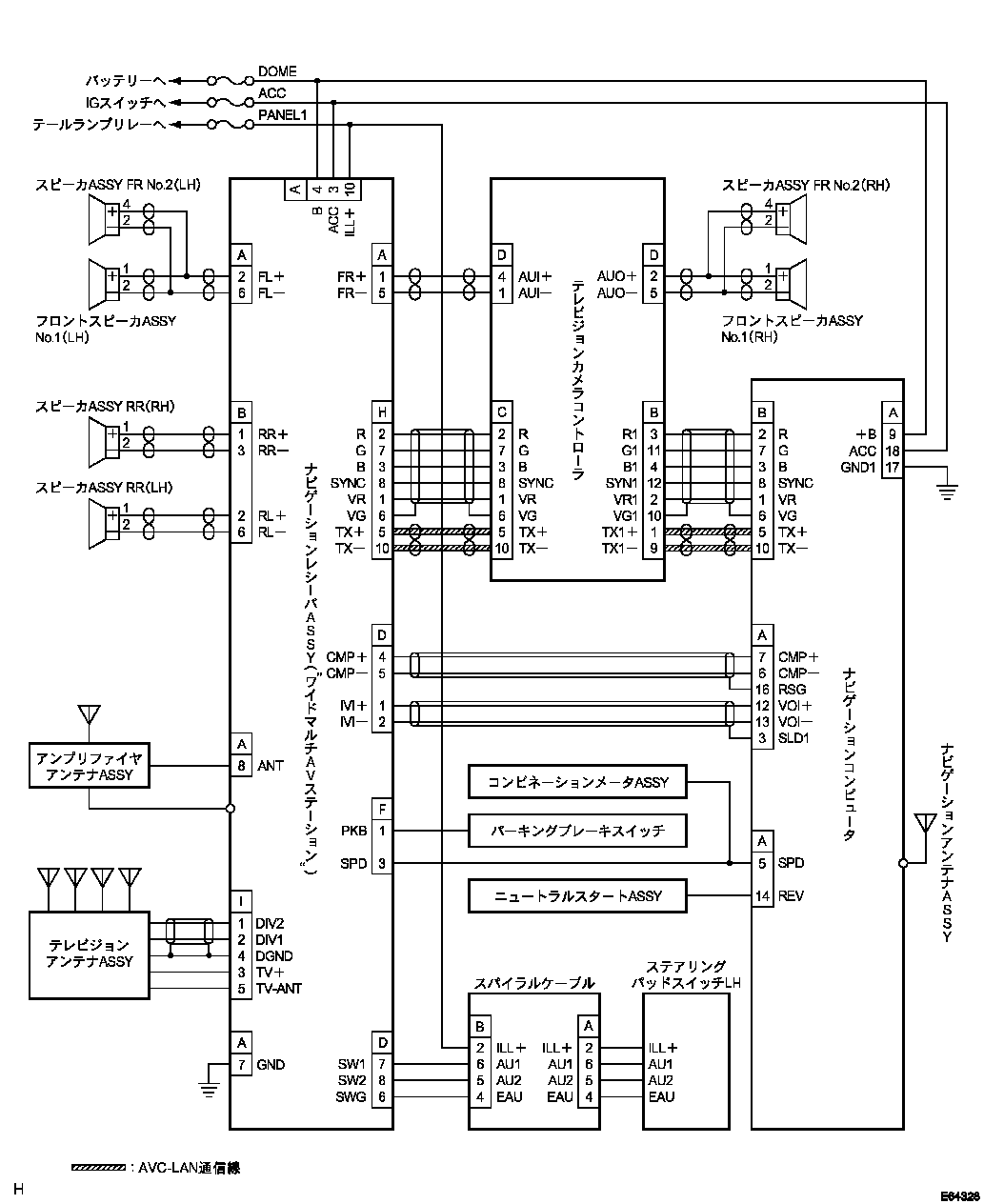

”ワイドマルチAVステーシヨン”システム ECU端子配列

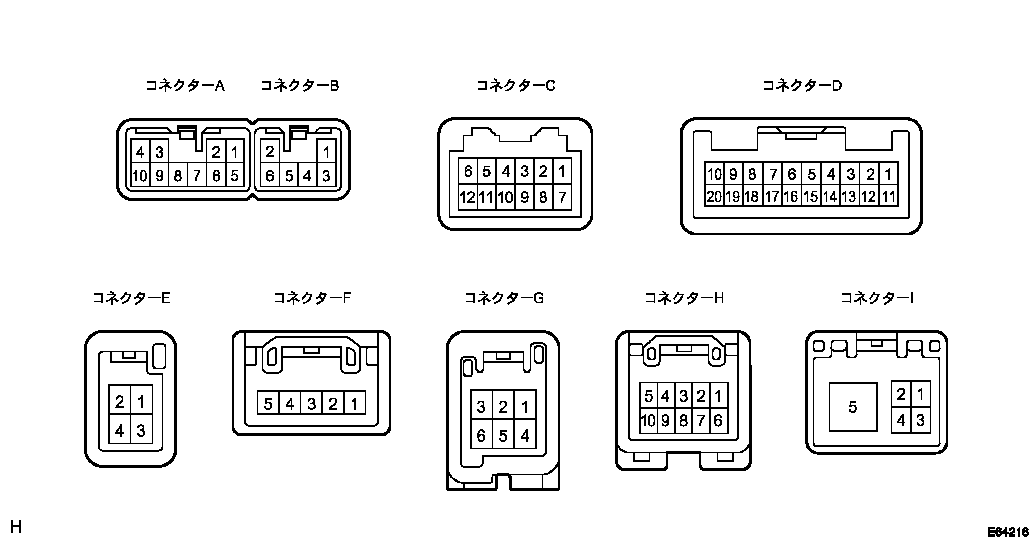

  1. ナビゲーションレシーバASSY(”ワイドマルチAVステーション”)
  2. コネクターA

    端子番号
    端子記号
    入出力
    テスター接続プラス⇔マイナス
    項目
    測定条件
    基準
    基準外の場合の不具合症状
    O:断線時
    S:ボデーと短絡時
    FR+
    出力
    A1⇔A7
    波形
    音声出力中
    音声に同期した波形が出力される
    フロントスピーカASSY No.1(RH)および、スピーカASSY FR No.2(RH)から音声出ず
    FL+
    出力
    A2⇔A7
    波形
    音声出力中
    音声に同期した波形が出力される
    フロントスピーカASSY No.1(LH)および、スピーカASSY FR No.2(LH)から音声出ず
    ACC
    入力
    A3⇔A7
    電圧
    IGスイッチACC
    10-14V
    O:システム作動せず
    S:ヒューズ切れ
    入力
    A4⇔A7
    電圧
    常時
    10-14V
    O:システム作動せず
    S:ヒューズ切れ
    FR-
    出力
    A5⇔A7
    波形
    音声出力中
    音声に同期した波形が出力される
    フロントスピーカASSY No.1(RH)および、スピーカASSY FR No.2(RH)から音声出ず
    FL-
    出力
    A6⇔A7
    波形
    音声出力中
    音声に同期した波形が出力される
    フロントスピーカASSY No.1(LH)および、スピーカASSY FR No.2(LH)から音声出ず
    GND
    A7⇔ボデーアース
    導通
    常時
    導通あり
    O:ノイズ微増
    ANT
    出力
    A8⇔A7
    電圧
    ラジオ(AM/FM)受信中
    10-14V
    AM/FM受信感度不良
    10
    ILL+
    入力
    A10⇔A7
    電圧
    ヘッドランプディマスイッチON
    10-14V
    O:夜画面に切り替わらず
    S:ヒューズ切れ

    コネクターB

    端子番号
    端子記号
    入出力
    テスター接続プラス⇔マイナス
    項目
    測定条件
    基準
    基準外の場合の不具合症状
    O:断線時
    S:ボデーと短絡時
    RR+
    出力
    B1⇔A7
    波形
    音声出力中
    音声に同期した波形が出力される
    スピーカASSY RR(RH)から音声出ず
    RL+
    出力
    B2⇔A7
    波形
    音声出力中
    音声に同期した波形が出力される
    スピーカASSY RR(LH)から音声出ず
    RRー
    出力
    B3⇔A7
    波形
    音声出力中
    音声に同期した波形が出力される
    スピーカASSY RR(RH)から音声出ず
    RLー
    出力
    B6⇔A7
    波形
    音声出力中
    音声に同期した波形が出力される
    スピーカASSY RR(LH)から音声出ず

    コネクターC

    端子番号
    端子記号
    入出力
    テスター接続プラス⇔マイナス
    項目
    測定条件
    基準
    基準外の場合の不具合症状
    O:断線時
    S:ボデーと短絡時
    MUTE
    入力
    C6⇔A7
    電圧
    オーディオ音声出力時
    3.5V以上
    O:ポップ音発生
    S:スピーカから音声出ず
    □ 参 考 □
    • コネクターCは販売店装着機器が使用する。
    • コネクターが接続されている場合は、コネクターを切り離しナビゲーションレシーバASSYのMUTE端子を測定する。
    • 販売店装着機器が未接続の状態で、基準値外の場合は、ナビゲーションレシーバASSYを交換。

    コネクターD

    端子番号
    端子記号
    入出力
    テスター接続プラス⇔マイナス
    項目
    測定条件
    基準
    基準外の場合の不具合症状
    O:断線時
    S:ボデーと短絡時
    IVI+
    入力
    D1⇔A7
    波形
    ナビ案内音声出力中
    音声に同期した波形が出力される
    ナビ案内音声出ず
    IVI-
    入力
    D2⇔A7
    波形
    ナビ案内音声出力中
    音声に同期した波形が出力される
    ナビ案内音声出ず
    CMP+
    出力
    D4⇔A7
    波形
    FM文字多重放送画面出力中
    波形3
    FM文字多重放送表示せず
    CMPー
    出力
    D5⇔A7
    波形
    FM文字多重放送画面出力中
    波形3
    FM文字多重放送表示せず
    SWG
    D6⇔A7
    導通
    常時
    導通あり
    ステアリングパッドスイッチ操作できずステアリングパッドスイッチ夜間照明点灯せず
    SW1
    入力
    D7⇔D6
    電圧
    スイッチ押下せず→VOL-スイッチ押下→VOL+スイッチ押下→SEEK-スイッチ押下→SEEK+スイッチ押下
    4V以上→約3.4V→約2.0V→約0.9V→0.5V以下
    ステアリングパッドスイッチでSEEK操作および、ボリューム調整できず
    SW2
    入力
    D8⇔D6
    電圧
    スイッチ押下せず→MODEスイッチ押下
    4V以上→0.5V以下
    ステアリングパッドスイッチでMODE操作できず

    コネクターF

    端子番号
    端子記号
    入出力
    テスター接続プラス⇔マイナス
    項目
    測定条件
    基準
    基準外の場合の不具合症状
    O:断線時
    S:ボデーと短絡時
    PKB
    入力
    F1⇔A7
    電圧
    パーキングブレーキレバーを引く
    1V以下
    O:停車中もTV映像出ず
    SPD
    入力
    F3⇔A7
    電圧
    時速5km/h以上で走行する
    9V以上⇔1V以下を繰り返す
    走行中でもTV映像が出る
    REV
    入力
    F5⇔A7
    電圧
    シフトレバーRレンジ
    10-14V
    後退しても自車位置は前進する

    コネクターH

    端子番号
    端子記号
    入出力
    テスター接続プラス⇔マイナス
    項目
    測定条件
    基準
    基準外の場合の不具合症状
    O:断線時
    S:ボデーと短絡時
    VR
    入力
    H1⇔H6
    導通
    IGスイッチOFF
    導通あり
    正常(画面ノイズ微増)
    入力
    H2⇔H1
    波形
    地図画面または、バックモニタ画面出画中
    波形2
    地図画面が水色がかる
    入力
    H3⇔H1
    波形
    地図画面または、バックモニタ画面出画中
    波形2
    地図画面が黄色がかる
    TX+
    入出力
    サービス検査
    地図画面出ず
    VG
    H6⇔ボデーアース
    導通
    IGスイッチOFF
    導通あり
    正常(画面ノイズ微増)
    入力
    H7⇔H1
    波形
    地図画面または、バックモニタ画面出画中
    波形2
    地図画面がピンクがかる
    SYNC
    入力
    H8⇔H1
    波形
    地図画面または、バックモニタ画面出画中
    波形1
    O:地図画面同期乱れ激しい
    S:地図画同期乱れゆっくり
    10
    TX-
    入出力
    サービス検査
    地図画面出ず

    コネクターI

    端子番号
    端子記号
    入出力
    テスター接続プラス⇔マイナス
    項目
    測定条件
    基準
    基準外の場合の不具合症状
    O:断線時
    S:ボデーと短絡時
    TVDIV2
    出力
    I1⇔A7
    電圧
    TV画面出画中
    受信状態により1V以下⇔3V以上をくり返す
    TV受信感度低下
    TVDIV1
    出力
    I2⇔A7
    電圧
    TV画面出画中
    受信状態により1V以下⇔3V以上をくり返す
    TV受信感度低下
    TV+
    出力
    I3⇔A7
    電圧
    TV画面出画中
    10-14V
    O:TV受信感度低下
    S:ヒューズ切れ
    DGND
    入力
    I4⇔A7
    導通
    常時
    導通あり
    正常(ノイズ微増)
    TV-ANT
    入力
    I5⇔ボデーアース
    導通
    常時
    導通なし
    TV受信感度低下

    1. 波形1

    項目
    内容
    測定端子
    SYNC⇔VR
    計器セット
    500mV/DIV、10μS/DIV
    測定条件
    地図画面出画中
    1. 波形2

    項目
    内容
    測定端子
    • R⇔VR
    • G⇔VR
    • B⇔VR
    計器セット
    200mV/DIV、10μS/DIV
    測定条件
    地図画面出画中
    1. 波形3

    項目
    内容
    測定端子
    • CMP+⇔GND
    • CMP-⇔GND
    計器セット
    1V/DIV、50μS/DIV
    測定条件
    FM文字多重放送画面出力中

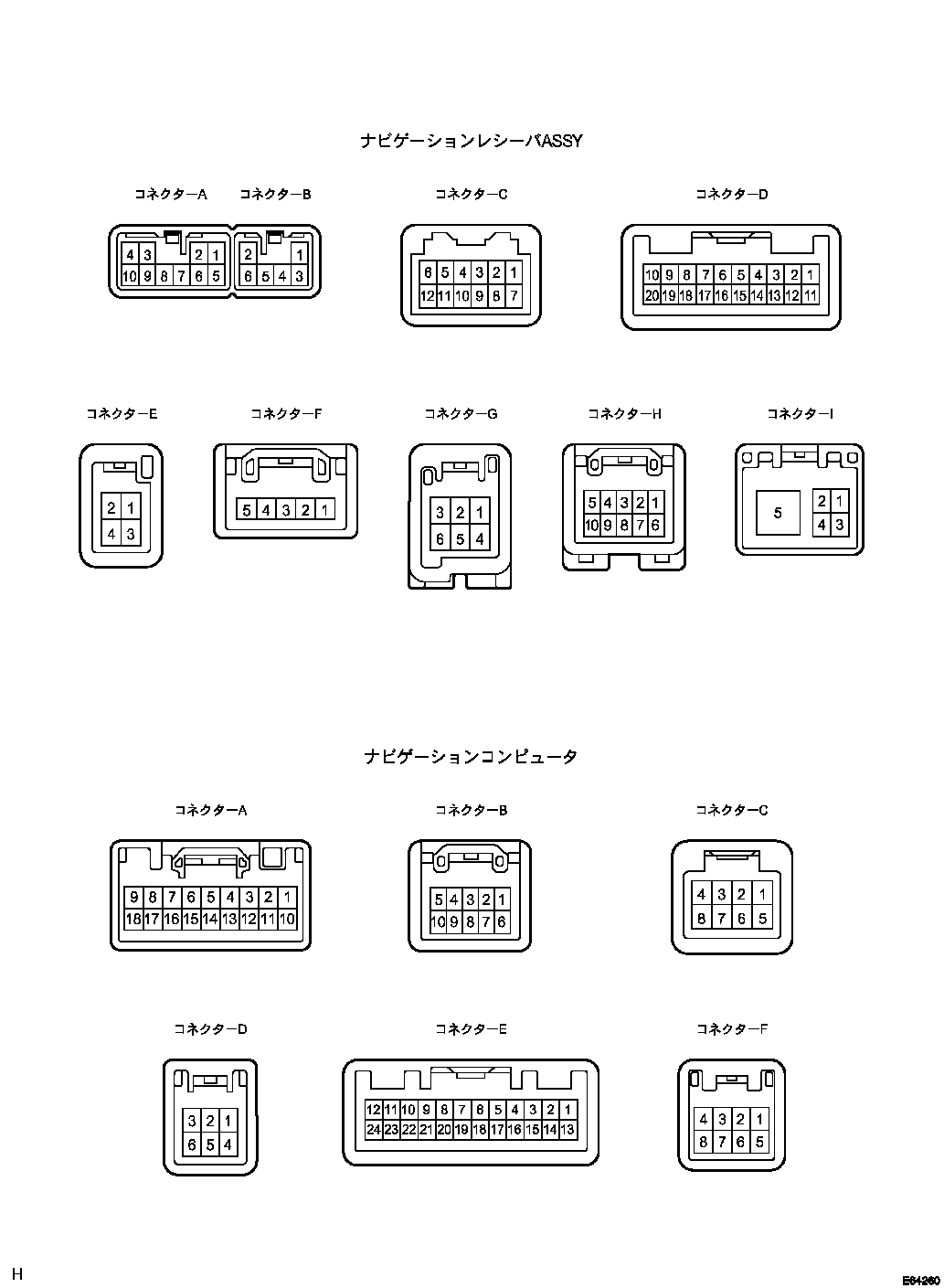

  3. ナビゲーションコンピュータ
  4. コネクターA

    端子番号
    端子記号
    入出力
    テスター接続プラス⇔マイナス
    項目
    測定条件
    基準
    基準外の場合の不具合症状
    O:断線時
    S:ボデーと短絡時
    SLD1
    A3⇔ボデーアース
    導通
    常時
    導通あり
    O:ナビ案内音声ノイズ微増
    SPD
    入力
    ナビ車両信号検査
    走行中に全スイッチ操作可
    CMP-
    入力
    A6⇔A17
    波形
    FM文字多重放送画面出力中
    波形3
    FM文字多重放送表示せず
    CMP+
    入力
    A7⇔A17
    波形
    FM文字多重放送画面出力中
    波形3
    FM文字多重放送表示せず
    +B
    入力
    A9⇔A17
    電圧
    常時
    10-14V
    地図画面出ず
    12
    VOI+
    出力
    A12⇔A17
    波形
    ナビ案内音声出力中
    音声に同期した波形が出力される
    ナビ案内音声出ず
    13
    VOI-
    出力
    A13⇔A17
    波形
    ナビ案内音声出力中
    音声に同期した波形が出力される
    ナビ案内音声出ず
    14
    REV
    入力
    ナビ車両信号検査
    ナビゲーション精度悪化
    16
    RSG
    A16⇔A17
    導通
    IGスイッチOFF
    導通あり
    正常(画面ノイズ微増)
    17
    GND1
    A17⇔ボデーアース
    導通
    常時
    導通あり
    正常(ノイズ微増)
    18
    ACC
    入力
    A18⇔A17
    電圧
    IGスイッチACC
    10-14V
    O:システム作動せず
    S:ヒューズ切れ

    コネクターB

    端子番号
    端子記号
    入出力
    テスター接続プラス⇔マイナス
    項目
    測定条件
    基準
    基準外の場合の不具合症状
    O:断線時
    S:ボデーと短絡時
    VR
    B1⇔ボデーアース
    導通
    IGスイッチOFF
    導通あり
    正常(画面ノイズ微増)
    出力
    B2⇔B1
    波形
    地図画面出画中
    波形2
    地図画面が水色がかる
    出力
    B3⇔B1
    波形
    地図画面出画中
    波形2
    地図画面が黄色がかる
    TX+
    入出力
    サービス検査
    地図画面出ず
    VG
    B6⇔ボデーアース
    導通
    IGスイッチOFF
    導通あり
    正常(画面ノイズ微増)
    出力
    B7⇔B1
    波形
    地図画面出画中
    波形2
    地図画面がピンクがかる
    SYNC
    出力
    B8⇔B1
    波形
    地図画面表示時
    波形1
    O:地図画面同期乱れ激しい
    S:地図画面同期乱れゆっくり
    10
    TX-
    入出力
    サービス検査
    地図画面出ず

    1. 波形1

    項目
    内容
    測定端子
    SYNC⇔VR
    計器セット
    500mV/DIV、10μS/DIV
    測定条件
    地図画面出画中
    1. 波形2

    項目
    内容
    測定端子
    • R⇔VR
    • G⇔VR
    • B⇔VR
    計器セット
    200mV/DIV、10μS/DIV
    測定条件
    地図画面出画中
    1. 波形3

    項目
    内容
    測定端子
    • CMP+⇔GND1
    • CMP-⇔GND1
    計器セット
    1V/DIV、50μS/DIV
    測定条件
    FM文字多重放送画面出力中

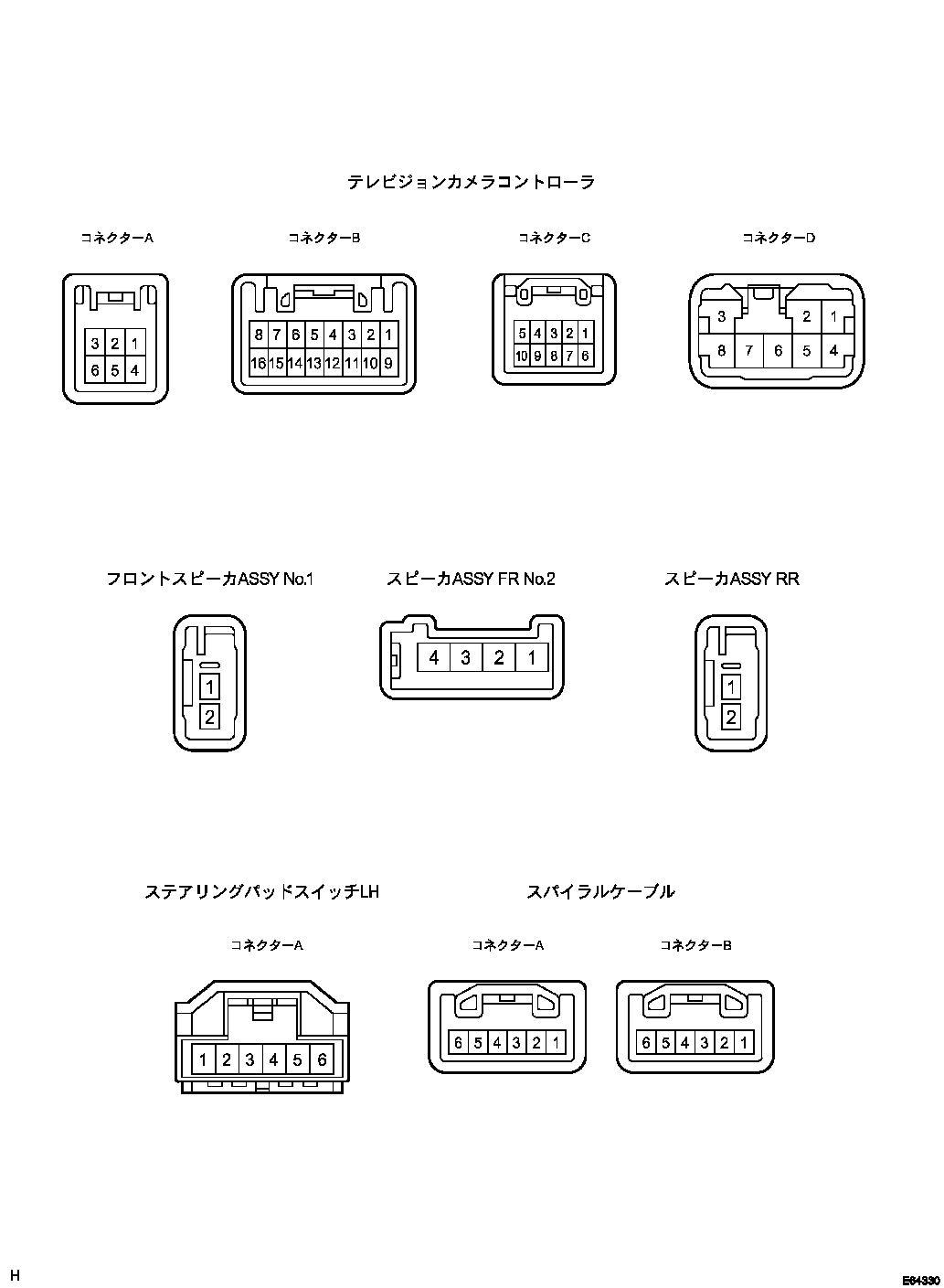

  5. テレビジョンカメラコントローラ(ECU端子配列は05-590 参照)
