ワイヤレス機能のみ作動しない

準備品一覧

回路解説

キーがイグニツシヨンキーシリンダに差し込まれていない状態で、トランスミツタのスライドドアスイツチを操作したとき、ワイヤレス信号がボデーＥＣＵからスライドドアクローザコンピユータへ送信され、スライドドアモータＡＳＳＹが駆動する。

配線図

点検手順

手順1
ワイヤレスドアロック作動確認
  1. ワイヤレス操作で、ドアロック、アンロック作動を確認する。

      NG
      ワイヤレスドアロックコントロールシステムヘ（要領は05-769 参照）
      OK
      次の手順へ

手順2
ドアコントロールスイツチで作動確認
  1. ドアコントロールスイツチおよびハンドルスイツチ操作で、アシスト作動を確認する。

      NG
      他のフローチャートへ（要領は05-897 参照）
      OK
      次の手順へ

手順3
インストルメントパネルジヤンクシヨンブロツクASSY点検

SST
09082-00030
09083-00150
  1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、インストルメントパネルジヤンクシヨンブロツクＡＳＳＹ（ボデ－ＥＣＵ）のコネクタ各端子⇔ボデーアース間の電圧を点検する。


    2. 基準
    端子番号
    測定条件
    基準
    Ｔ18⇔ボデーアース
    トランスミツタのＰＷＲ　ＤＯＯＲスイッチを押す→離す
    10－14Ｖ→０Ｖ
      NG
      インストルメントパネルジヤンクシヨンブロツクASSY交換
      OK
      次の手順へ

手順4
リヤドアワイヤNO.2単体点検

SST
09082-00030
09083-00150
  1. 導通点検

    1. リヤドアワイヤＮＯ．２のコネクタＢおよびＣを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、リヤドアワイヤＮＯ．２のコネクタ各端子間の導通を点検する。


      3. 基準
      端子番号
      基準
      Ｂ12⇔Ｃ４
      導通あり
      NG
      リヤドアワイヤNO.2修理または交換
      OK
      次の手順へ

手順5
コンピユ-タワイヤ単体点検

SST
09082-00030
09083-00150
  1. 導通点検

    1. スライドドアクローザコンピユータのコネクタＢおよびコンピユータワイヤのコネクタＣを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コンピユータワイヤ側コネクタ各端子間の導通を点検する。


      3. 基準
      端子番号
      基準
      Ｂ12（コンピユータ）⇔Ｃ４
      導通あり
      NG
      コンピユ-タワイヤ修理または交換
      OK
      次の手順へ

手順6
ワイヤハーネス点検

SST
09082-00030
09083-00150
  1. 導通点検

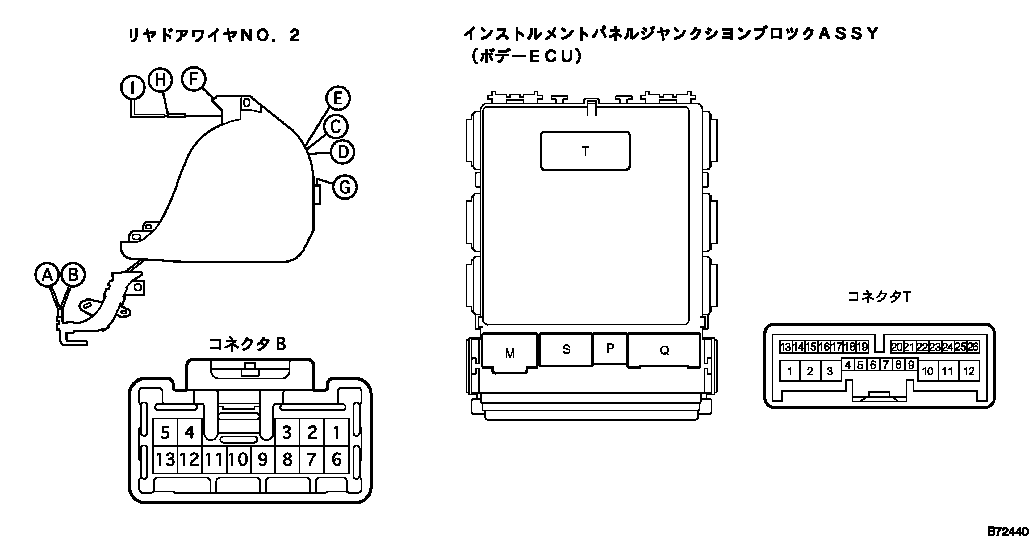

    1. リヤドアワイヤＮＯ．２のコネクタＢおよびインストルメントパネルジヤンクシヨンブロツクＡＳＳＹ（ボデーＥＣＵ）のコネクタＴを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両側コネクタ各端子間の導通を点検する。


      3. 基準
      端子番号（リヤドアワイヤ⇔ボデーＥＣＵ）
      基準
      Ｂ12⇔Ｔ18
      導通あり
      NG
      ワイヤハーネスまたはコネクター修理または交換
      OK
      スライドドアクロ-ザコンピユ-タ交換
