ＣＡＮバス（ＣＡＮ－Ｈ）＋Ｂショート点検

準備品一覧

機能説明

ＤＬＣ３の１６（ＢＡＴ）⇔６（ＣＡＮＨ）間に導通がある場合はＣＡＮバス（ＣＡＮ－Ｈ）⇔＋Ｂ間のショートが考えられる。

症状
疑わしい箇所
ＤＬＣ３の１６（ＢＡＴ）⇔６（ＣＡＮＨ）間に導通がある
  • （１）、（２）、（３）、（８）＋Ｂショート
  • ブレーキアクチュエータ（ＶＳＣ　ＥＣＵ）異常
  • ステアリングセンサ（舵角センサ）異常
  • ヨーレートセンサ（ヨー・Ｇセンサ）異常

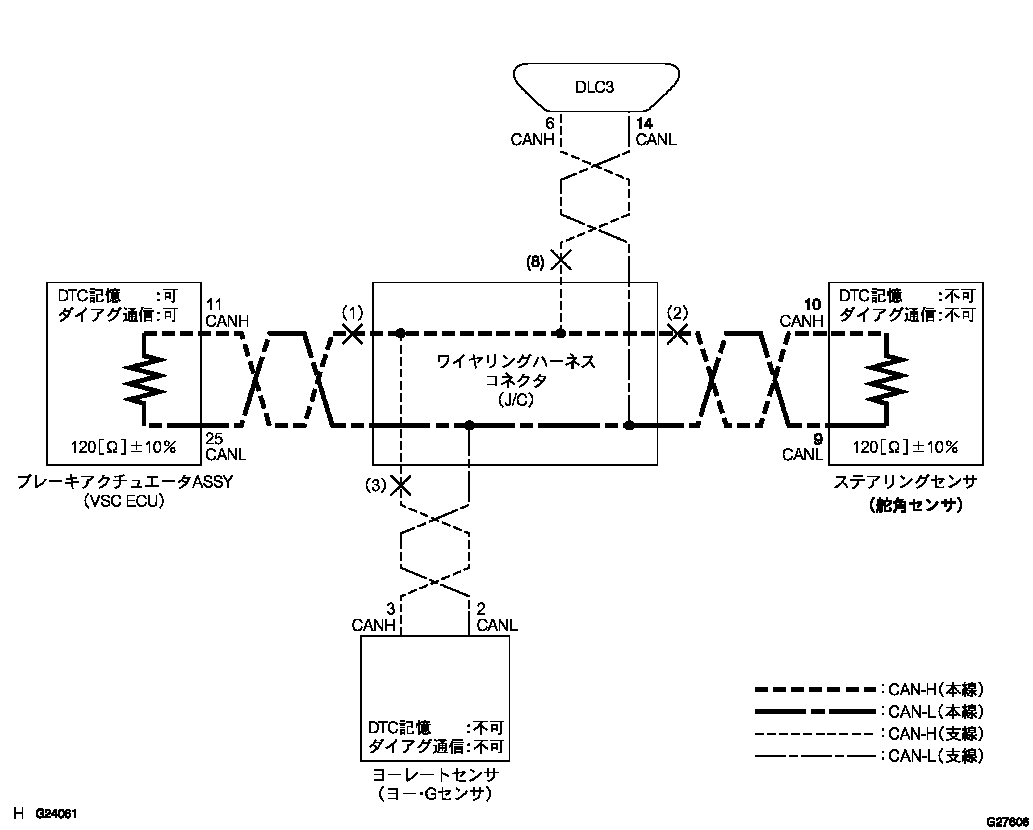

回路図

点検手順

手順1
ＣＡＮバス＋Ｂショート点検（ＤＬＣ３支線（ＣＡＮ－Ｈ））

SST
09082-00030
09083-00150
  1. ワイヤリングハーネスコネクタ（Ｊ／Ｃ）を車両ハーネスから切り離す。

  2. ＤＬＣ３の６（ＣＡＮＨ）⇔１６（ＢＡＴ）間の抵抗を測定する。


    3. 基準値
    1MΩ以上
      NG
      ＤＬＣ３支線またはコネクター修理または交換（ＣＡＮ－Ｈ）
      OK
      次の手順へ

手順2
コネクター接続
  1. ワイヤリングハーネスコネクタ（Ｊ／Ｃ）を車両ハーネスに接続する。
      次の手順へ

手順3
ＣＡＮバス＋Ｂショート点検（ＶＳＣＥＣＵ内（ＣＡＮ－Ｈ））

SST
09082-00030
09083-00150
  1. ブレーキアクチュエータＡＳＳＹ（ＶＳＣ　ＥＣＵ）のコネクターをブレーキアクチュエータＡＳＳＹ（ＶＳＣ　ＥＣＵ）から切り離す。

  2. ＤＬＣ３の６（ＣＡＮＨ）⇔１６（ＢＡＴ）間の抵抗を測定する。


    3. 基準値
    1MΩ以上
      OK
      ブレ-キアクチユエ-タASSY交換
      NG
      次の手順へ

手順4
ＣＡＮバス＋Ｂショート点検（舵角センサ内（ＣＡＮ－Ｈ））

SST
09082-00030
09083-00150
  1. ブレーキアクチュエータＡＳＳＹ（ＶＳＣ　ＥＣＵ）のコネクターを接続する。

  2. ステアリングセンサ（舵角センサ）のコネクターをステアリングセンサ（舵角センサ）から切り離す。

  3. ＤＬＣ３の６（ＣＡＮＨ）⇔１６（ＢＡＴ）間の抵抗を測定する。


    4. 基準値
    1MΩ以上
      OK
      ステアリングセンサ交換
      NG
      次の手順へ

手順5
ＣＡＮバス＋Ｂショート点検（ヨー・Ｇセンサ内（ＣＡＮ－Ｈ））

SST
09082-00030
09083-00150
  1. ステアリングセンサ（舵角センサ）のコネクターを接続する。

  2. ヨーレートセンサ（ヨー・Ｇセンサ）のコネクターをヨーレートセンサ（ヨー・Ｇセンサ）から切り離す。

  3. ＤＬＣ３の６（ＣＡＮＨ）⇔１６（ＢＡＴ）間の抵抗を測定する。


    4. 基準値
    1MΩ以上
      OK
      ヨ-レ-トセンサ交換
      NG
      次の手順へ

手順6
ＣＡＮバス＋Ｂショート点検（ＣＡＮバス本線ＣＡＮ－Ｈ（ＶＳＣＥＣＵ－Ｊ／Ｃ））

SST
09082-00030
09083-00150
  1. ヨーレートセンサ（ヨー・Ｇセンサ）のコネクターを接続する。

  2. ワイヤリングハーネスコネクタ（Ｊ／Ｃ）を車両ハーネスから切り離す。

  3. ブレーキアクチュエータＡＳＳＹ（ＶＳＣ　ＥＣＵ）のコネクターをブレーキアクチュエータＡＳＳＹ（ＶＳＣ　ＥＣＵ）から切り離す。

  4. ブレーキアクチュエータＡＳＳＹ（ＶＳＣ　ＥＣＵ）車両ハーネスコネクターの１１（ＣＡＮＨ）⇔＋Ｂ間の抵抗を測定する。


    5. 基準値
    1MΩ以上
      NG
      ＣＡＮバス本線またはコネクター修理または交換（ＣＡＮ－Ｈ（ＶＳＣ　ＥＣＵ－Ｊ／Ｃ））
      OK
      次の手順へ

手順7
ＣＡＮバス＋Ｂショート点検（ＣＡＮバス本線ＣＡＮ－Ｈ（舵角センサ－Ｊ／Ｃ））

SST
09082-00030
09083-00150
  1. ステアリングセンサ（舵角センサ）のコネクターをステアリングセンサから切り離す。

  2. ステアリングセンサ（舵角センサ）車両ハーネスコネクターの１０（ＣＡＮＨ）⇔ＤＬＣ３の１６（ＢＡＴ）間の抵抗を測定する。


    3. 基準値
    1MΩ以上
    □　参　考　□
    ワイヤリングハーネスコネクタ（Ｊ／Ｃ）は切り離した状態で行う。

      NG
      ＣＡＮバス本線またはコネクター修理または交換（ＣＡＮ－Ｈ（舵角センサーＪ／Ｃ））
      OK
      ヨーレートセンサ（ヨー・Ｇセンサ）支線またはコネクター修理または交換
