ＣＡＮバス線間ショート点検

準備品一覧

機能説明

ＤＬＣ３の６（ＣＡＮＨ）⇔１４（ＣＡＮＬ）間の抵抗が５４Ω以下の場合、ＣＡＮバス線間ショートが考えられる。

症状	疑わしい箇所
ＤＬＣ３の６（ＣＡＮＨ）⇔１４（ＣＡＮＬ）間の抵抗が５４Ω以下	（４）、（５）、（６）、（７）線間ショートブレーキアクチュエータ（ＶＳＣ　ＥＣＵ）異常ステアリングセンサ（舵角センサ）異常ヨーレートセンサ（ヨー・Ｇセンサ）異常ワイヤリングハーネスコネクタ（Ｊ／Ｃ）異常

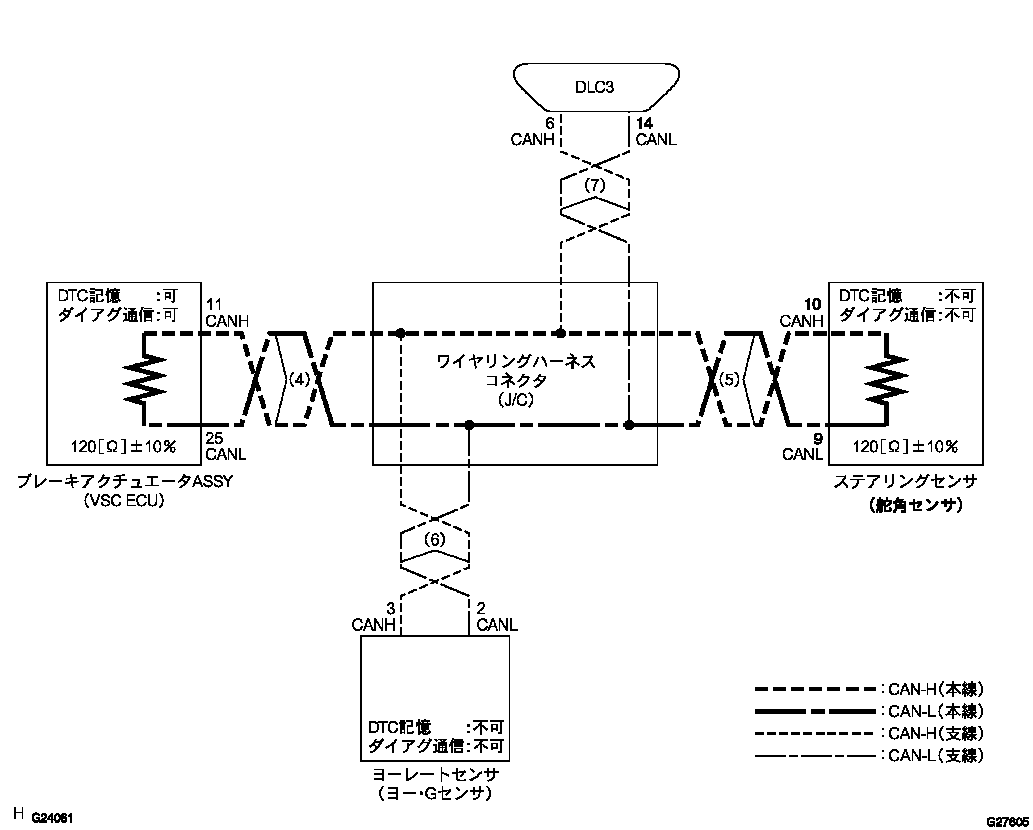

回路図

点検手順

手順1

ＣＡＮバス線間ショート点検（ＤＬＣ３支線）

SST: 09082-00030; 09083-00150

ワイヤリングハーネスコネクタ（Ｊ／Ｃ）を車両ハーネスから切り離す。

ＤＬＣ３の６（ＣＡＮＨ）⇔１４（ＣＡＮＬ）間の抵抗を測定する。

基準値: 1MΩ以上

NG	ＤＬＣ３支線またはコネクター修理または交換（ＣＡＮ－Ｈ、ＣＡＮ－Ｌ）
OK	次の手順へ

手順2

ＣＡＮバス線間ショート点検（ＣＡＮバス本線（ＶＳＣＥＣＵ－Ｊ／Ｃ））

SST: 09082-00030; 09083-00150

ブレーキアクチュエータＡＳＳＹ（ＶＳＣ　ＥＣＵ）のコネクターをブレーキアクチュエータＡＳＳＹ（ＶＳＣ　ＥＣＵ）から切り離す。

ブレーキアクチュエータＡＳＳＹ（ＶＳＣ　ＥＣＵ）車両ハーネスコネクターの１１（ＣＡＮＨ）⇔２５（ＣＡＮＬ）間の抵抗を測定する。

基準値: 1MΩ以上

□　参　考　□: ワイヤリングハーネスコネクタ（Ｊ／Ｃ）は切り離した状態で行う。

NG	ＣＡＮバス本線またはコネクター修理または交換（ＶＳＣ　ＥＣＵ－Ｊ／ＣのＣＡＮ－Ｈ、ＣＡＮ－Ｌ）
OK	次の手順へ

手順3

ブレ-キアクチユエ-タASSY単体点検（ＣＡＮＨ－ＣＡＮＬ）

SST: 09082-00030; 09083-00150

ブレーキアクチュエータＡＳＳＹ（ＶＳＣ　ＥＣＵ）の１１（ＣＡＮＨ）⇔２５（ＣＡＮＬ）の抵抗を測定する。

基準値: 108ー132Ω

NG	ブレ-キアクチユエ-タASSY交換
OK	次の手順へ

手順4

ＣＡＮバス線間ショート点検（ＣＡＮバス本線（舵角センサ－Ｊ／Ｃ））

SST: 09082-00030; 09083-00150

ステアリングセンサ（舵角センサ）のコネクターをステアリングセンサ（舵角センサ）から切り離す。

ステアリングセンサ（舵角センサ）車両ハーネスコネクターの１０（ＣＡＮＨ）⇔９（ＣＡＮＬ）間の抵抗を測定する。

基準値: 1MΩ以上

□　参　考　□: ワイヤリングハーネスコネクタ（Ｊ／Ｃ）は切り離した状態で行う。

NG	ＣＡＮバス本線またはコネクター修理または交換（舵角センサ－Ｊ／ＣのＣＡＮ－Ｈ、ＣＡＮ－Ｌ）
OK	次の手順へ

手順5

ステアリングセンサ単体点検（ＣＡＮＨ－ＣＡＮＬ）

SST: 09082-00030; 09083-00150

ステアリングセンサ（舵角センサ）の１０（ＣＡＮＨ）⇔９（ＣＡＮＬ）間の抵抗を測定する。

基準値: 108ー132Ω

NG	ステアリングセンサ交換
OK	次の手順へ

手順6

ＣＡＮバス線間ショート点検（ヨー・Ｇセンサ支線）

SST: 09082-00030; 09083-00150

ヨーレートセンサ（ヨー・Ｇセンサ）のコネクターをヨーレートセンサ（ヨー・Ｇセンサ）から切り離す。

ヨーレートセンサ（ヨー・Ｇセンサ）車両ハーネスコネクターの３（ＣＡＮＨ）⇔２（ＣＡＮＬ）間の抵抗を測定する。

基準値: 1MΩ以上

□　参　考　□: ワイヤリングハーネスコネクタ（Ｊ／Ｃ）は切り離した状態で行う。

NG	ヨーレートセンサ（ヨー・Ｇセンサ）支線またはコネクター修理または交換（ＣＡＮＨ－ＣＡＮＬ）
OK	次の手順へ

手順7

ワイヤリングハーネスコネクタ（Ｊ／Ｃ）単体点検

SST: 09082-00030; 09083-00150

ワイヤリングハーネスコネクタ（Ｊ／Ｃ）の４，５，６，７（ＣＡＮＨ）⇔１５，１６，１７，１８（ＣＡＮＬ）間の抵抗を測定する。

基準値: 1MΩ以上

NG	ワイヤリングハーネスコネクタ（Ｊ／Ｃ）交換
OK	ヨ-レ-トセンサ交換
