センタロックウォーニングが点滅し、「販売店に連絡」インジケータが点灯する

準備品一覧

回路解説

Ｐ席のアウトサイドハンドルまたはインサイドハンドルを引くと機械的にセンタロックが解除し、Ｐ席ドアが開く。また、閉じるときはＰ席カーテシスイツチとハンドルＳＷによる信号をインストルメントパネルジヤンクシヨンブロツクＡＳＳＹ（ボデーＥＣＵ）が受信し、センタロックを電気的に施錠する。

□　参　考　□
センタロック系統に異常が検出されるとコンビネーションメータ内のセンタロックウォーニング（Ｐ席、ＲＬ席ドアインジケータ）が点滅し、「販売店に連絡」インジケータが点滅する。

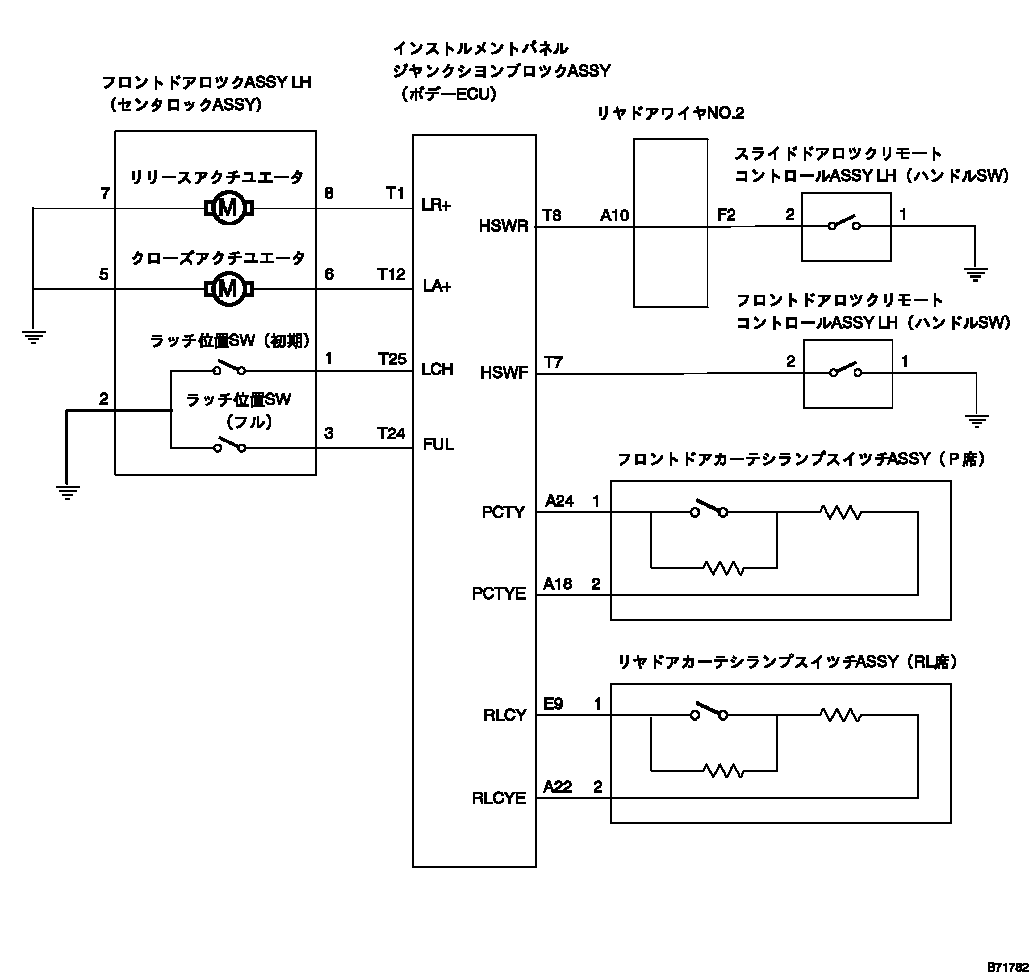

配線図

点検手順

手順1
フロントドアロツクASSYLH単体点検（センタロックＡＳＳＹ）

SST
09082-00030
09083-00150
  1. 各アクチュエータ作動時のスイッチ導通点検

    1. アクチュエータにバツテリー電圧を加えたときの各スイッチの導通を点検する。


      2. 基準
      接続
      作動
      測定番号（１⇔２）
      測定番号（３⇔２）
      バツテリプラス⇔６端子バツテリマイナス⇔５端子
      クローズ
      導通なし（初期ＳＷ）
      導通なし（フルＳＷ）
      バツテリプラス⇔８端子バツテリマイナス⇔７端子
      リリース
      導通あり（初期ＳＷ）
      導通あり（フルＳＷ）
      NG
      フロントドアロツクASSYLH交換
      OK
      次の手順へ

手順2
ワイヤハーネス点検

SST
09082-00030
09083-00150
  1. フロントドアロツクＡＳＳＹ　ＬＨ（センタロックＡＳＳＹ）のコネクタおよびボデーＥＣＵのコネクタＴを切り離す。

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両側コネクタ各端子間およびボデーアース間の導通を点検する。


    3. 基準
    端子番号
    （ドアロツク⇔ボデ－ＥＣＵ）
    基準
    ８⇔Ｔ１（ＬＲ＋）
    導通あり
    ６⇔Ｔ12（ＬＡ＋）
    導通あり
    １⇔Ｔ25（ＬＣＨ）
    導通あり
    ３⇔Ｔ24（ＦＵＬ）
    導通あり
    ７⇔ボデーアース
    導通あり
    ５⇔ボデーアース
    導通あり
    ２⇔ボデーアース
    導通あり
      NG
      ワイヤハーネスまたはコネクター修理または交換
      OK
      次の手順へ

手順3
インストルメントパネルジヤンクシヨンブロツクASSY点検

SST
09082-00030
09083-00150
  1. ボデーＥＣＵのコネクタＡおよびＥを切り離す。

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両側コネクタＡ、Ｅ各端子間の抵抗を点検する。


    3. 基準
    端子番号
    測定条件
    基準
    Ａ24⇔Ａ18
    Ｐ席カーテシＳＷ　ＯＮ→ＯＦＦ
    約100Ω→370Ω
    Ｅ９⇔Ａ22
    ＲＬ席カーテシＳＷ　ＯＮ→ＯＦＦ
    約100Ω→370Ω
      OK
      NG
      次の手順へ

手順4
フロントドアカ-テシランプスイツチASSY単体点検（Ｐ席）

SST
09082-00030
09083-00150
  1. フロントドアカーテシランプスイツチＡＳＳＹ（Ｐ席）のコネクタを切り離す。

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、１端子⇔２端子間の抵抗を点検する。


    3. 基準
    端子番号
    測定条件
    基準
    １⇔２
    Ｐ席カーテシＳＷ　ＯＮ→ＯＦＦ
    370Ω→約100Ω
      NG
      フロントドアカ-テシランプスイツチASSY交換
      OK
      次の手順へ

手順5
ワイヤハーネス点検

SST
09082-00030
09083-00150
  1. ボデーＥＣＵのコネクタＡおよびフロントドアカーテシランプスイツチＡＳＳＹ（Ｐ席）のコネクタを切り離す。

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両側コネクタ各端子間の導通を点検する。


    3. 基準
    端子番号
    （ボデーＥＣＵ⇔スイツチ）
    基準
    Ａ24⇔１
    導通あり
    Ａ18⇔２
    導通あり
      NG
      ワイヤハーネスまたはコネクター修理または交換
      OK
      次の手順へ

手順6
リヤドアカ-テシランプスイツチASSY単体点検（ＲＬ席）

SST
09082-00030
09083-00150
  1. リヤドアカーテシランプスイツチＡＳＳＹ（ＲＬ席）のコネクタを切り離す。

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、１端子⇔２端子間の抵抗を点検する。


    3. 基準
    端子番号
    測定条件
    基準
    １⇔２
    ＲＬ席カーテシＳＷ　ＯＮ→ＯＦＦ
    370Ω→約100Ω
      NG
      リヤドアカ-テシランプスイツチASSY交換
      OK
      次の手順へ

手順7
ワイヤハーネス点検

SST
09082-00030
09083-00150
  1. ボデーＥＣＵのコネクタＡ、ＥおよびリヤドアカーテシランプスイツチＡＳＳＹ（ＲＬ席）のコネクタを切り離す。

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両側コネクタ各端子間の導通を点検する。


    3. 基準
    端子番号
    （ボデーＥＣＵ⇔スイツチ）
    基準
    Ｅ９⇔１
    導通あり
    Ａ22⇔２
    導通あり
      NG
      ワイヤハーネスまたはコネクター修理または交換
      OK
      次の手順へ

手順8
インストルメントパネルジヤンクシヨンブロツクASSY点検

SST
09082-00030
09083-00150
  1. ボデーＥＣＵのコネクタＴを切り離す。

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両側コネクタＴ⇔ボデーアース間の導通を点検する。


    3. 基準
    端子番号
    測定条件
    基準
    Ｔ７⇔ボデーアース
    フロントドアハンドルを引く→離す
    導通あり→なし
    Ｔ８⇔ボデーアース
    リヤドアハンドルを引く→離す
    導通あり→なし
      OK
      インストルメントパネルジヤンクシヨンブロツクASSY交換
      NG
      次の手順へ

手順9
フロントドアロツクリモ-トコントロ-ルASSYLH単体点検（ハンドルＳＷ）

SST
09082-00030
09083-00150
  1. フロントドアロツクリモートコントロールＡＳＳＹ　ＬＨ（ハンドルＳＷ）のコネクタを切り離す。

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、１端子⇔２端子間の導通を点検する。


    3. 基準
    端子番号
    測定条件
    基準
    １⇔２
    フロントドアハンドルを引く→離す
    導通あり→なし
      NG
      フロントドアロツクリモ-トコントロ-ルASSYLH交換
      OK
      次の手順へ

手順10
スライドドアロツクリモ-トコントロ-ルASSYLH単体点検（ハンドルＳＷ）

SST
09082-00030
09083-00150
  1. スライドドアロツクリモートコントロールＡＳＳＹ　ＬＨ（ハンドルＳＷ）のコネクタを切り離す。

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、１端子⇔２端子間の導通を点検する。


    3. 基準
    端子番号
    測定条件
    基準
    １⇔２
    リヤドアハンドルを引く→離す
    導通あり→なし
      NG
      スライドドアロツクリモ-トコントロ-ルASSYLH交換
      OK
      次の手順へ

手順11
リヤドアワイヤNO.2単体点検

SST
09082-00030
09083-00150
  1. 導通点検

    1. リヤドアワイヤＮＯ．２のコネクタＡおよびＦを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、リヤドアワイヤＮＯ．２のコネクタ各端子間の導通を点検する。


      3. 基準
      端子番号
      基準
      Ａ10⇔Ｆ２
      導通あり
      NG
      リヤドアワイヤNO.2修理または交換
      OK
      次の手順へ

手順12
ワイヤハーネス点検

SST
09082-00030
09083-00150
  1. 導通点検

    1. リヤドアワイヤＮＯ．２のコネクタＡおよびボデーＥＣＵのコネクタＴを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両側ワイヤハーネス側各端子間の導通を点検する。


      3. 基準
      端子番号
      （リヤドアワイヤ⇔ボデーＥＣＵ）
      基準
      Ａ10⇔Ｔ８
      導通あり
      NG
      ワイヤハーネスまたはコネクター修理または交換
      OK
      インストルメントパネルジヤンクシヨンブロツクASSY交換
