インストルメントパネル パツセンジヤ- エアバツグASSY　廃却

    準備品一覧

  1. インストルメントパネルパツセンジヤ-エアバツグASSY廃却(廃却要領廃車時)
    1. 取り扱い・作業上の注意（要領は60-1 参照）
    2. バッテリマイナスターミナル切り離し（要領は60-1 参照）
    3. グラブコンパートメントどア取りはずし（要領は71-27 参照）
    4. パッセンジャーエアバッグ用コネクター切り離し（要領は60-15 参照）
    5. インストルメントパネルパッセンジャーエアバッグＡＳＳＹ作動
      1. 下記２つのＳＳＴを接続する。
        2. SST
        09082-00711
        09082-00760

      2. ＳＳＴのワニ口と端子をショートさせる。
      3. ＳＳＴとエアバッグ用コネクター（黄色の２Ｐ）を接続する。
        4. ■　警　告　■
        • インストルメントパネルパッセンジャーエアバッグＡＳＳＹにガタがないことを確認する。
        • インストルメントパネルパッセンジャーエアバッグＡＳＳＹのドア上部に物が置かれていないことを確認する。
        • このとき全ドアおよびウインドゥは閉じる。


      4. ＳＳＴをいっぱいに伸ばし、車両から５ｍ以上離してバッテリーを置く。

      5. 車両内および周囲の安全を確認したのち、ＳＳＴのワニ口をバッテリーのマイナスに接続する。
      6. ＳＳＴの端子をバッテリーのプラスに接続し、インストルメントパネルパッセンジャーエアバッグＡＳＳＹを作動する。
        7. ■　警　告　■
        • 作動前に必ず車室内および周囲に人がいないことを確認する。
        • 作動前に必ず大きな声で廃車車両の周りの人に注意を促す。

  2. インストルメントパネルパツセンジヤ-エアバツグASSY廃却(廃却要領単品廃却時)
    1. 取り扱い・作業上の注意（要領は60-1 参照）
    2. バッテリマイナスターミナル切り離し（要領は60-1 参照）
    3. インストルメントパネルパッセンジャーエアバッグＡＳＳＹ取りはずし（要領は71-27 参照）
    4. インストルメントパネルパッセンジャーエアバッグＡＳＳＹ固定

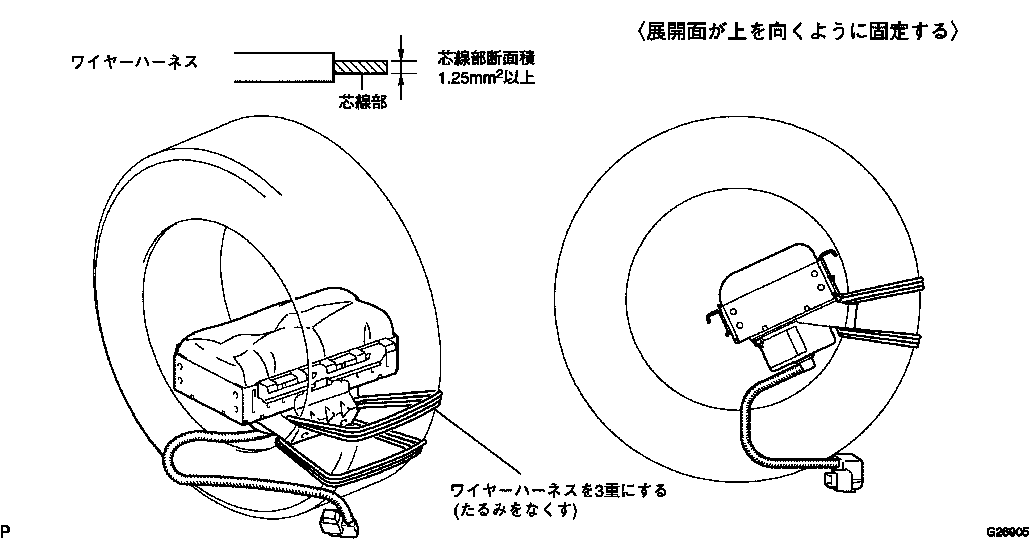

      1. ワイヤハーネス（芯線断面積１．２５ｍｍ２以上）を使用して、タイヤにインストルメントパネルパッセンジャーエアバッグＡＳＳＹを固定する。
        2. ■　警　告　■
        • 下記２項目の指示を厳守する。指示に従わない場合、作動したインストルメントパネルパッセンジャーエアバッグＡＳＳＹやタイヤが飛ぶなどして重大な傷害を受けるおそれがある。
        • インストルメントパネルパッセンジャーエアバッグＡＳＳＹ作動時、ワイヤハーネスには約１トンの力が加わる恐れがあるため、３重にしっかりたるみがないように固定する。
        • 必ず下図のようにインストルメントパネルパッセンジャーエアバッグＡＳＳＹ展開面がタイヤ中心を向くように取り付ける。


    5. インストルメントパネルパッセンジャーエアバッグＡＳＳＹ作動
      1. 下記２つのＳＳＴを接続する。
        2. SST
        09082-00711
        09082-00760

      2. ＳＳＴのワニ口と端子をショートさせる。
      3. ＳＳＴとインストルメントパネルパッセンジャーエアバッグＡＳＳＹのエアバッグ用コネクター（黄色２Ｐ）を接続する。

      4. 下図のようにタイヤを２本重ねた上に、インストルメントパネルパッセンジャーエアバッグＡＳＳＹを固定したタイヤを置き、さらにその上にタイヤ１本以上を重ねて一番上にディスクホイール付きタイヤを置く。

      5. タイヤ相互を線径１．８ｍｍ以上の針金（普通鉄線の一般用：ＪＩＳ規格ＳＷＭ－Ｂ相当）を使用して、下図のように２重巻き以上で巻きたるみがないように縛り固定する。
        6. ■　注　意　■
        耐荷重が全体で約１トン以上になるように固定する。

      6. ＳＳＴをいっぱいに伸ばし、タイヤから５ｍ以上離してバッテリーを置く。
      7. タイヤ外側から半径５ｍ以上の位置にパイロンなどで人が立ち入らないように囲む。

      8. 周囲の安全を確認したのち、ＳＳＴのワニ口をバッテリーのマイナスに接続する。
        9. ■　警　告　■
        • 作動は屋外の安全を確保できる平坦な場所で行う。また住宅地などではなるべく作動はさける。
        • 作動音がかなり大きいため、事前に周囲の人に作動することを周知徹底する。

      9. ＳＳＴの端子をバッテリーのプラスに接続し、インストルメントパネルパッセンジャーエアバッグＡＳＳＹを作動する。
        10. ■　警　告　■
        • 作動前に必ず周囲に人がいないことを確認する。
        • 作動前に必ず大きな声で作業場所周囲の人に注意を促す。

    6. 作動したインストルメントパネルパッセンジャーエアバッグＡＳＳＹは丈夫で透明なビニール袋に入れ、密封し破棄する。
      7. ■　警　告　■
      • 作動したパッセンジャーエアバッグＡＳＳＹは部位によっては温度が数百°C以上になっているため作動後３０分以上放置しておく。
      • 作動したパッセンジャーエアバッグＡＳＳＹに水などをかけない。
      • 作動したパッセンジャーエアバッグＡＳＳＹの取り扱い時は、防塵用保護めがねおよび手袋を着用する。
      • 作業終了時には、必ず手を水洗いする。
      • 絶対に未作動の状態でパッセンジャーエアバッグＡＳＳＹを廃棄しない。
