ホ-ン ボタンASSY　廃却

    準備品一覧

  1. ホ-ンボタンASSY廃却(廃却要領廃車時)
    1. 取り扱い・作業上の注意（要領は60-1 参照）
    2. バッテリマイナスターミナル切り離し（要領は60-1 参照）
    3. ステアリングコラムロワカバー切り離し
      1. ステアリングホイールＡＳＳＹを左右に９０°回転させ、ステアリングコラムロワカバー前面のスクリュー２本をはずす。
      2. ステアリングコラムロワカバーを切り離す。
      3. スパイラルケーブルからエアバッグ用コネクターを切り離す。

    4. エアバッグ（ホーンボタンＡＳＳＹ）作動
      1. 下記２つのＳＳＴを接続する。
        2. SST
        09082-00711
        09082-00760

      2. ＳＳＴのワニ口と端子をショートさせる。
      3. ＳＳＴとエアバッグ用コネクター（黄色の２Ｐ）を接続する。
        4. ■　警　告　■
        • ステアリングホイールＡＳＳＹおよびホーンボタンＡＳＳＹにガタがないことを確認する。
        • このとき全ドアおよびウインドゥは閉じる。


      4. ＳＳＴをいっぱいに伸ばし、車両から５ｍ以上離してバッテリーを置く。

      5. 車両内および周囲の安全を確認したのち、ＳＳＴのワニ口をバッテリーのマイナスに接続する。
      6. ＳＳＴの端子をバッテリーのプラスに接続し、エアバッグを作動する。
        7. ■　警　告　■
        • 作動前に必ず車室内および周囲に人がいないことを確認する。
        • 作動前に必ず大きな声で廃車車両の周りの人に注意を促す。

  2. ホ-ンボタンASSY廃却(廃却要領単品廃却時)
    1. 取り扱い・作業上の注意（要領は60-1 参照）
    2. バッテリマイナスターミナル切り離し（要領は60-1 参照）
    3. ホーンボタンＡＳＳＹ取りはずし（要領は60-8 参照）
    4. ホーンボタンＡＳＳＹ固定
      1. ホーンボタンＡＳＳＹの取り付け穴２個に、それぞれプレートワッシャーを通したボルトを手で十分に締め付ける。
      2. 下記２つのＳＳＴを接続し、ホーンボタンＡＳＳＹにＳＳＴを接続する。
        3. SST
        09082-00802(09082-10801,09082-40800)

        ■　注　意　■
        ＳＳＴを確実にロックさせる。

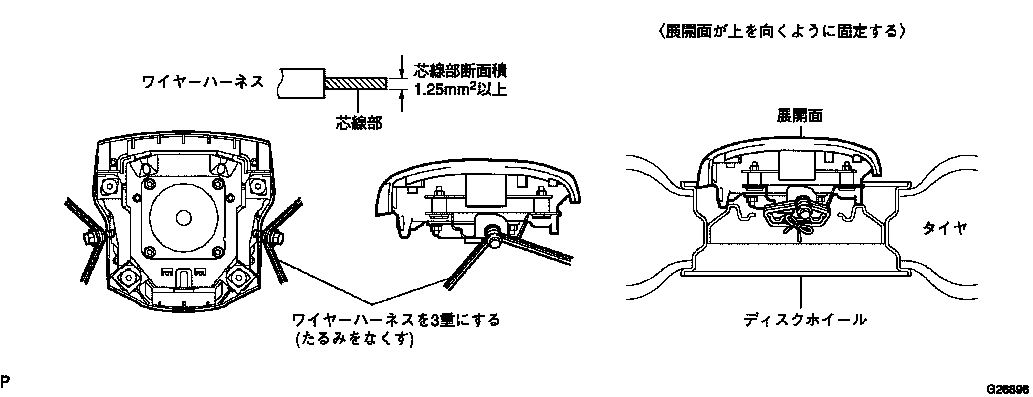

      3. ワイヤハーネス（芯線断面積１．２５ｍｍ２以上）を使用して、ディスクホイールにホーンボタンＡＳＳＹを固定する。
        4. ■　警　告　■
        • 下記２項目の指示を厳守する。指示に従わない場合、作動したエアバッグやタイヤが飛ぶなどして重大な傷害を受けるおそれがある。
        • エアバッグ（ホーンボタンＡＳＳＹ）作動時、ワイヤハーネスには約１トンの力が加わる恐れがあるため、３重にしっかりたるみがないように固定する。
        • 必ず下図のようにエアバッグ（ホーンボタンＡＳＳＹ）展開面が上を向くように取り付ける。


    5. エアバッグ（ホーンボタンＡＳＳＹ）作動
      1. 下記のＳＳＴをディスクヘホイール下側から接続する。
        2. SST
        09082-00711

      2. ＳＳＴのワニ口と端子をショートさせる。
        3. ■　警　告　■
        • 作動は屋外の安全を確保できる平坦な場所で行う。また住宅地などではなるべく作動は避ける。
        • 作動音がかなり大きいため、事前に周囲の人に作動することを周知徹底する。

      3. 下図のようにホーンボタンＡＳＳＹを固定したディスクホイールの上にタイヤ３本以上重ね、一番上にディスクホイール付きタイヤを置く。
      4. タイヤの相互を線径１．８ｍｍ以上の針金（普通鉄線の一般用：ＪＩＳ規格ＳＷＭ－Ｂ相当）を使用して、下図のように２重巻き以上で巻き、たるみがないように縛り固定する。
        5. ■　注　意　■
        耐荷重が全体で約１トン以上になるように固定する。


      5. ＳＳＴをいっぱいに伸ばし、タイヤから５ｍ以上離してバッテリーを置く。

      6. タイヤ外側から半径５ｍ以上の位置にパイロンなどで人が立ち入らないように囲む。

      7. 周囲の安全を確認したのち、ＳＳＴのワニ口をバッテリーマイナスに接続する。
        8. ■　警　告　■
        • 作動は屋外の安全を確保できる平坦な場所で行う。また住宅地などではなるべく作動はさける。
        • 作動音がかなり大きいため、事前に周囲の人に作動することを周知徹底する。

      8. ＳＳＴの端子をバッテリーのプラスに接続し、エアバッグ（ホーンボタンＡＳＳＹ）を作動する。
        9. ■　警　告　■
        • 作動前に必ず周囲に人がいないことを確認する。
        • 作動前に必ず大きな声で作業場所周囲の人に注意を促す。

        □　参　考　□
        インフレーターに直接接続する箇所のＳＳＴ（ワイヤＤ）はインフレーターの高熱により一回の作動でコネクター部が溶損します。

    6. エアバッグ（ホーンボタンＡＳＳＹ）廃却要領
      1. 作動したエアバッグ（ホーンボタンＡＳＳＹ）は丈夫で透明なビニール袋に入れ、密封し破棄する。
        2. ■　警　告　■
        • 作動したエアバッグ（ホーンボタンＡＳＳＹ）は部位によっては温度が数百°C以上になっているため作動後３０分以上放置しておく。
        • 作動したエアバッグ（ホーンボタンＡＳＳＹ）に水などをかけない。
        • 作動したエアバッグ（ホーンボタンＡＳＳＹ）の取り扱い時は、防塵用保護めがねおよび手袋を着用する。
        • 作業終了時には、必ず手を水洗いする。
        • 絶対に未作動の状態でエアバッグ（ホーンボタンＡＳＳＹ）を廃棄しない。
