スマートドアアンロックしない

準備品一覧

回路解説

スマートドアアンロック制御はドアエレクトリカルオキシレータキーから出力されたＩＤコードとエレクトリカルキートランスミツタ（スマート携帯機）の照合がＯＫのとき、スマートキーコンピユータはドアエレクトリカルオキシレータキーにＳＥＬ信号（出力時Ｌｏ）を出力しフロントドアアウトサイドハンドルＡＳＳＹ　ＲＨ内の人センサを起動させ、ドアアンロック準備状態となる。人センサに入力（タッチセンサＯＮ）があると、ドアエレクトリカルオキシレータキーはＳＥＮＳ信号（出力時Ｌｏ）をスマートキーコンピユータＡＳＳＹへ出力し、スマートキーコンピユータＡＳＳＹはインストルメントパネルジヤンクシヨンブロツクＡＳＳＹ（ボデーＥＣＵ）を介してアンロック信号を各席ドアロックＡＳＳＹへ出力する。

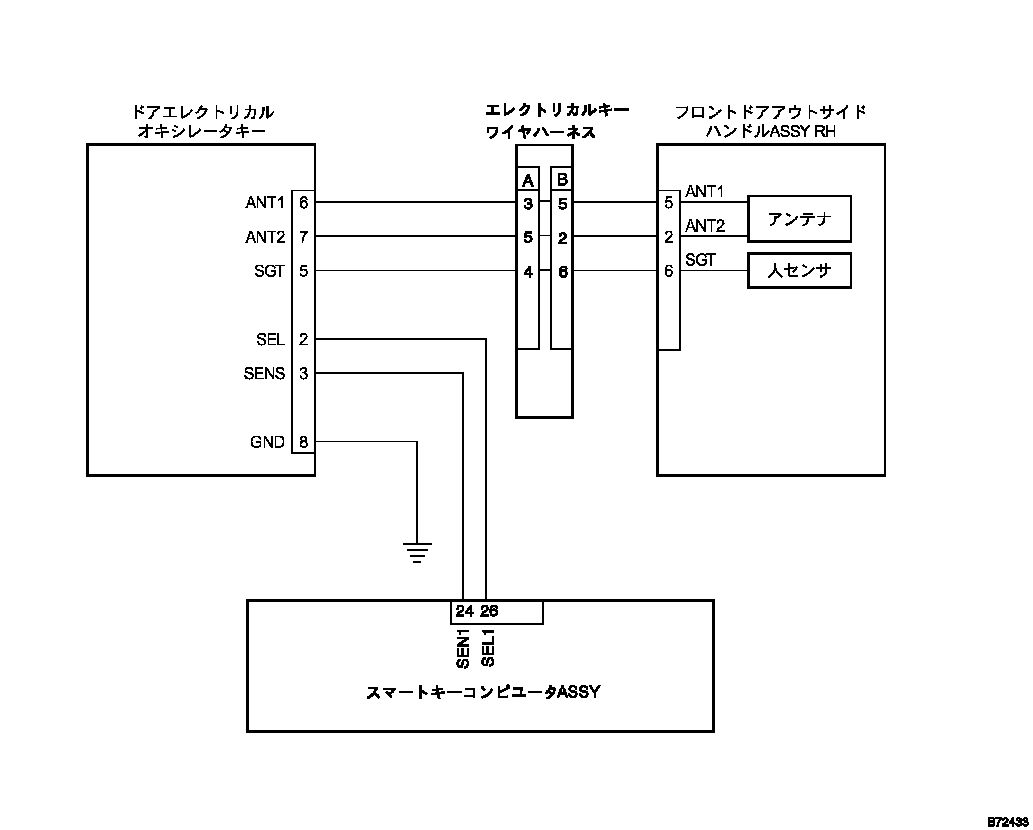

配線図

点検手順

手順1
ドアがマニュアル作動でアンロックするか点検
      NG
      電気式ドアロックシステムへ（要領は05-709 参照）
      OK
      次の手順へ

手順2
ドアエレクトリカルオキシレ-タキ-点検

SST
09082-00030
09083-00150
  1. ＳＥＬ出力電圧点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ドアエレクトリカルオキシレータキーのＳＥＬ端子の電圧を点検する。


      2. 基準
      端子番号
      項目
      測定条件
      基準
      　２（ＳＥＬ）⇔８（ＧＮＤ）
      電圧
      エレクトリカルキートランスミツタ（スマート携帯機）を運転席アウトサイドハンドルから５ｍ以上離す→運転席アウトサイドドアハンドル付近に近づける
      10－14Ｖ→０Ｖ
      NG
      OK
      次の手順へ

手順3
ドアエレクトリカルオキシレ-タキ-点検

SST
09082-00030
09083-00150
  1. ＳＥＮＳ入力電圧点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ドアエレクトリカルオキシレータキーのＳＥＮＳ端子電圧を点検する。


      2. 基準
      端子番号
      項目
      測定条件
      基準
      ３（ＳＥＮＳ）⇔８（ＧＮＤ）
      電圧
      フロントドアアウトサイドハンドルＡＳＳＹ　ＲＨに触れない→触れる
      4.5Ｖ→２Ｖ以下
      OK
      スマ-トキ-コンピユ-タASSY交換
      NG

手順4
ワイヤハーネス点検（ＳＥＬ）

SST
09082-00030
09083-00150
  1. スマートキーコンピユータＡＳＳＹ⇔ドアエレクトリカルオキシレータキー間導通点検

    1. スマートキーコンピユータＡＳＳＹおよびドアエレクトリカルオキシレータキーのコネクタを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、スマートキーコンピユータＡＳＳＹ　２６（ＳＥＬ１）端子⇔ドアエレクトリカルオキシレータキー２（ＳＥＬ）端子間のワイヤハーネスの導通を点検する。


      3. 基準
      導通あり
      OK
      スマ-トキ-コンピユ-タASSY交換
      NG
      ワイヤハーネスまたはコネクター修理または交換

手順5
ワイヤハーネス点検（ＳＥＮＳ）

SST
09082-00030
09083-00150
  1. スマートキーコンピユータＡＳＳＹ⇔ドアエレクトリカルオキシレータキー間導通点検

    1. スマートキーコンピユータＡＳＳＹおよびドアエレクトリカルオキシレータキーのコネクタを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、スマートキーコンピユータＡＳＳＹ　２４（ＳＥＮ１）端子⇔ドアエレクトリカルオキシレータキー３（ＳＥＮＳ）端子間のワイヤハーネスの導通を点検する。


      3. 基準
      導通あり
      NG
      ワイヤハーネスまたはコネクター修理または交換
      OK
      次の手順へ

手順6
エレクトリカルキ-ワイヤハ-ネス点検

SST
09082-00030
09083-00150
  1. コネクタＡ⇔コネクタＢ間導通点検

    1. エレクトリカルキーワイヤハーネスのコネクタＡおよびコネクタＢを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、エレクトリカルキーワイヤハーネスコネクタＡ⇔コネクタＢ各端子間の導通を点検する。


      3. 基準
      測定端子（コネクタＡ⇔コネクタＢ）
      基準
      ３（ＡＮＴ１）⇔５（ＡＮＴ１）
      導通あり
      ５（ＡＮＴ２）⇔２（ＡＮＴ２）
      導通あり
      ４（ＳＧＴ）⇔６（ＳＧＴ）
      導通あり
      NG
      エレクトリカルキ-ワイヤハ-ネス修理または交換
      OK
      次の手順へ

手順7
ワイヤハーネス点検

SST
09082-00030
09083-00150
  1. ドアエレクトリカルオキシレータキー⇔エレクトリカルキーワイヤハーネス間導通点検

    1. ドアエレクトリカルオキシレータキーおよびエレクトリカルキーワイヤハーネスのコネクタＡを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ドアエレクトリカルオキシレータキー⇔エレクトリカルキーワイヤハーネスのコネクタＡ各端子間の導通を点検する。


      3. 基準
      測定端子（オキシレータキー⇔コネクタＡ）
      基準
      ６（ＡＮＴ１）⇔３（ＡＮＴ１）
      導通あり
      ７（ＡＮＴ２）⇔５（ＡＮＴ２）
      導通あり
      ５（ＳＧＴ）⇔４（ＳＧＴ）
      導通あり
      NG
      ワイヤハーネスまたはコネクター修理または交換
      OK
      次の手順へ

手順8
ドアエレクトリカルオキシレータキーを交換する
  1. 新品のドアエレクトリカルオキシレータキーと交換してアンロック作動点検を行う。


    2. 基準
    正常作動する
      NG
      フロントドアアウトサイドハンドルASSYRH交換
      OK
      ドアエレクトリカルオキシレ-タキ-交換
