ワイヤレス機能（遠隔操作）のみ作動しない（新品または正常品のトランスミツタを準備する）［スマートドアロック付き車］

点検手順

1. ワイヤレス基本機能点検（要領は73-4 参照）

OK	正常
NG	次の手順へ

1. トランスミツタバツテリを新品または正常品に交換し、エレクトリカルキートランスミッタ（スマート携帯機）のスイッチを押したとき、ロック、アンロック作動するか点検する。

OK	トランスミツタバツテリ交換
NG	次の手順へ

1. キープレートをイグニツシヨンスイツチロツクシリンダに差し込んだのち抜き取り、５秒以内に再びキープレートを差し込み、イグニツシヨンスイツチのＯＮ⇔ＬＯＣＫ操作を１回行う。


2. イグニツシヨンスイツチＯＦＦ後、３０秒以内に再度イグニツシヨンスイツチのＯＮ⇔ＬＯＣＫ操作を９回行う。



■　注　意　■

上記の条件がひとつでもはずれた場合は、通常モードとなる。



3. 自己診断モードに移行したことを、ルームランプ（ドームランプまたはキー照明）の点滅により確認する。



□　参　考　□

• 自己診断モードを終了する場合は、イグニツシヨンスイツチＡＳＳＹをＬＯＣＫ→ＯＮする。
• 自己診断モード中は、ロック・アンロック作動はしない。

NG	手順12へ
OK	次の手順へ

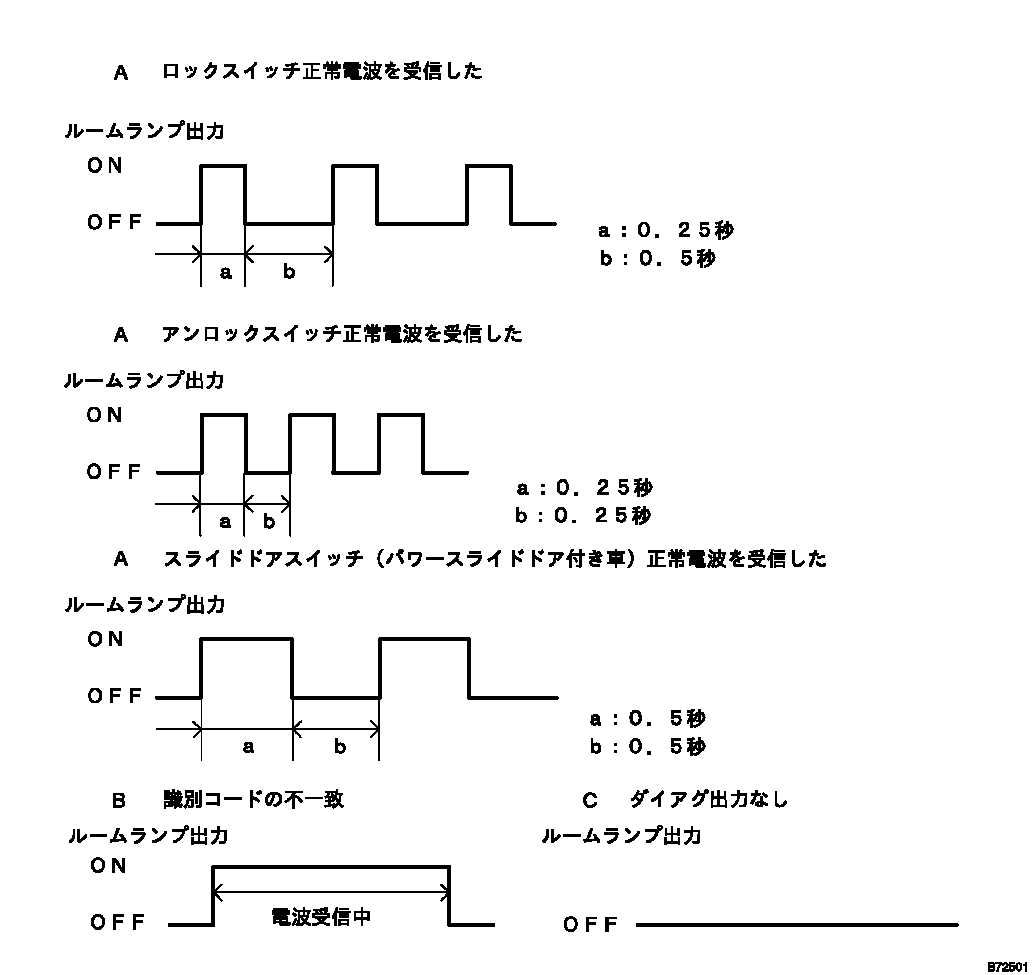

1. エレクトリカルキートランスミツタ（スマート携帯機）のロック・アンロックスイッチを押し続けたときのダイアグ出力を点検する。



□　参　考　□

ダイアグ出力の確認はルームランプの出力で確認する。

A	インストルメントパネルジヤンクシヨンブロツクASSY交換
C	手順6へ
B	次の手順へ

1. トランスミッタ追加モードで再登録する。

OK	終了（識別コード再登録で正常）
NG	手順11へ

1. 新品または正常品の同型車のエレクトリカルキートランスミツタ（スマート携帯機）のスイッチを押し続けたとき、識別コード不一致のダイアグを出力するか点検する。

OK	エレクトリカルキ-トランスミツタ交換
NG	次の手順へ

SST

09082-00030

09083-00150

1. 電圧点検


1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両側ワイヤハーネスのコネクタ各端子⇔ボデーアース間の電圧を点検する。




基準

端子番号	項目	測定条件	基準
５（ＲＣＯ）⇔ボデーアース	電圧	常時	約５Ｖ

NG	ワイヤハーネスまたはコネクター修理または交換
OK	次の手順へ

SST

09082-00030

09083-00150

1. 導通点検


1. ドアコントロールコンピユータウイズレシーバおよびスマートキーコンピユータＡＳＳＹのコネクタを切り離す。


2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ドアコントロールコンピユータウイズレシーバの車両側ワイヤハーネスのコネクタ各端子⇔スマートキーコンピユータＡＳＳＹの車両側ワイヤハーネスのコネクタ各端子間の導通を点検する。




基準

端子番号 （レシーバ⇔スマートＥＣＵ）	項目	測定条件	基準
３（ＲＳＳＩ）⇔14（ＲＳＳＩ）	導通	常時	導通あり
４（ＲＤＡ）⇔13（ＲＤＡ）	導通	常時	導通あり
５（ＲＣＯ）⇔16（ＲＣＯ）	導通	常時	導通あり
２（ＧＮＤ）⇔ボデーアース	導通	常時	導通あり


2. 短絡点検


1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、各車両側コネクタ各端子⇔ボデーアース間の導通を点検する。




基準

スマートキーコンピユータＡＳＳＹ

端子番号	項目	測定条件	基準
14（ＲＳＳＩ）⇔ボデーアース	導通	常時	導通なし
13（ＲＤＡ）⇔ボデーアース	導通	常時	導通なし
16（ＲＣＯ）⇔ボデーアース	導通	常時	導通なし

ドアコントロールコンピユータウイズレシーバ

端子番号	項目	測定条件	基準
３（ＲＳＳＩ）⇔ボデーアース	導通	常時	導通なし
４（ＲＤＡ）⇔ボデーアース	導通	常時	導通なし
５（ＲＣＯ）⇔ボデーアース	導通	常時	導通なし

NG	ワイヤハーネスまたはコネクター修理または交換
OK	次の手順へ

SST

09082-00030

09083-00150

1. 導通点検


1. スマートキーコンピユータＡＳＳＹおよびボデーＥＣＵのコネクタＴを切り離す。


2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、スマートキーコンピユータＡＳＳＹの車両側ワイヤハーネスのコネクタ各端子⇔ボデーＥＣＵの車両側ワイヤハーネスのコネクタＴ各端子間の導通を点検する。




基準

端子番号 （スマートＥＣＵ⇔ボデーＥＣＵ）	項目	測定条件	基準
32（ＲＤＡ３）⇔Ｔ５（ＲＤＡ）	導通	常時	導通あり
12（ＰＲＧ）⇔Ｔ４（ＰＲＧ）	導通	常時	導通あり


2. 短絡点検


1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、各車両側コネクタ各端子⇔ボデーアース間の導通を点検する。




基準

スマートキーコンピユータＡＳＳＹ

端子番号	項目	測定条件	基準
32（ＲＤＡ３）⇔ボデーアース	導通	常時	導通なし
12（ＰＲＧ）⇔ボデーアース	導通	常時	導通なし

インストルメントパネルジヤンクシヨンブロツクＡＳＳＹ（ボデーＥＣＵ）

端子番号	項目	測定条件	基準
Ｔ５（ＲＤＡ）⇔ボデーアース	導通	常時	導通なし
Ｔ４（ＰＲＧ）⇔ボデーアース	導通	常時	導通なし

NG	ワイヤハーネスまたはコネクター修理または交換
OK	次の手順へ

1. 正常品のドアコントロールコンピユータウイズレシーバと交換し、エレクトリカルキートランスミツタの識別コード登録を行う。

OK	ドアコントロ-ルコンピユ-タウイズレシ-バ交換
NG	次の手順へ

1. 正常品のスマートキーコンピユータＡＳＳＹと交換し、エレクトリカルキートランスミツタの識別コード登録を行う。

OK	スマ-トキ-コンピユ-タASSY交換
NG	インストルメントパネルジヤンクシヨンブロツクASSY交換

B	手順3へ
A	次の手順へ

SST

09082-00030

09083-00150

1. 導通点検


1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクタ１端子⇔２端子間の導通を点検する。




基準

条件	基準
ピンを押し込んだとき	導通あり
ピンを押し込まないとき	導通なし

NG	アンロツクウオ-ニングスイツチASSY交換
OK	次の手順へ

SST

09082-00030

09083-00150

1. ワイヤハーネス導通点検


1. アンロツクウオーニングスイツチおよびボデーＥＣＵのコネクタＥを切り離す。


2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、アンロツクウオーニングスイツチの車両側コネクタ⇔ボデーＥＣＵの車両側コネクタ端子間およびボデーアース間の導通を点検する。




基準

端子番号（スイッチ⇔ボデーＥＣＵ）	項目	測定条件	基準
２⇔Ｅ26（ＫＳＷ）	導通	常時	導通あり
１⇔ボデーアース	導通	常時	導通あり

NG	ワイヤハーネスまたはコネクター修理または交換
OK	インストルメントパネルジヤンクシヨンブロツクASSY交換
