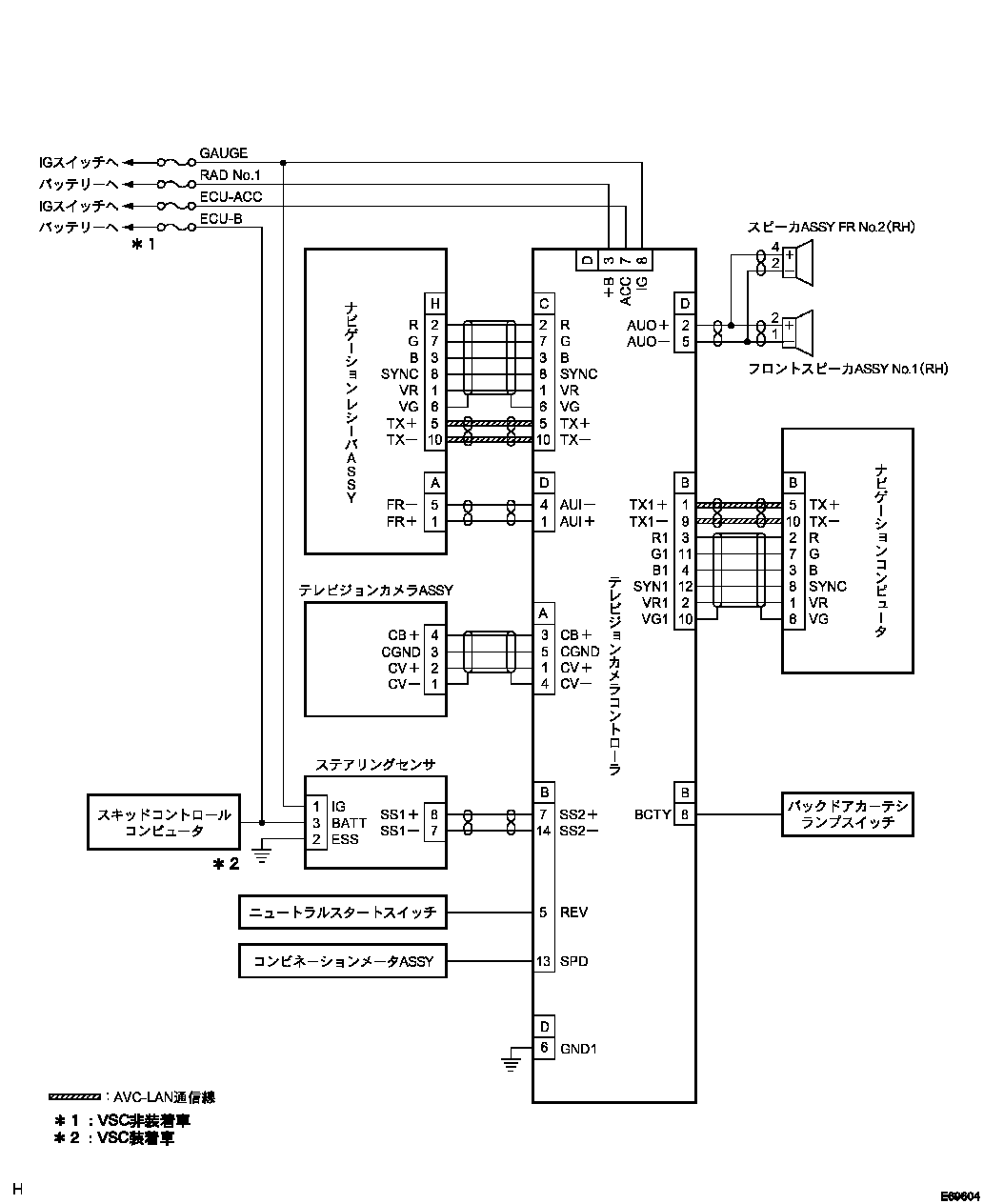

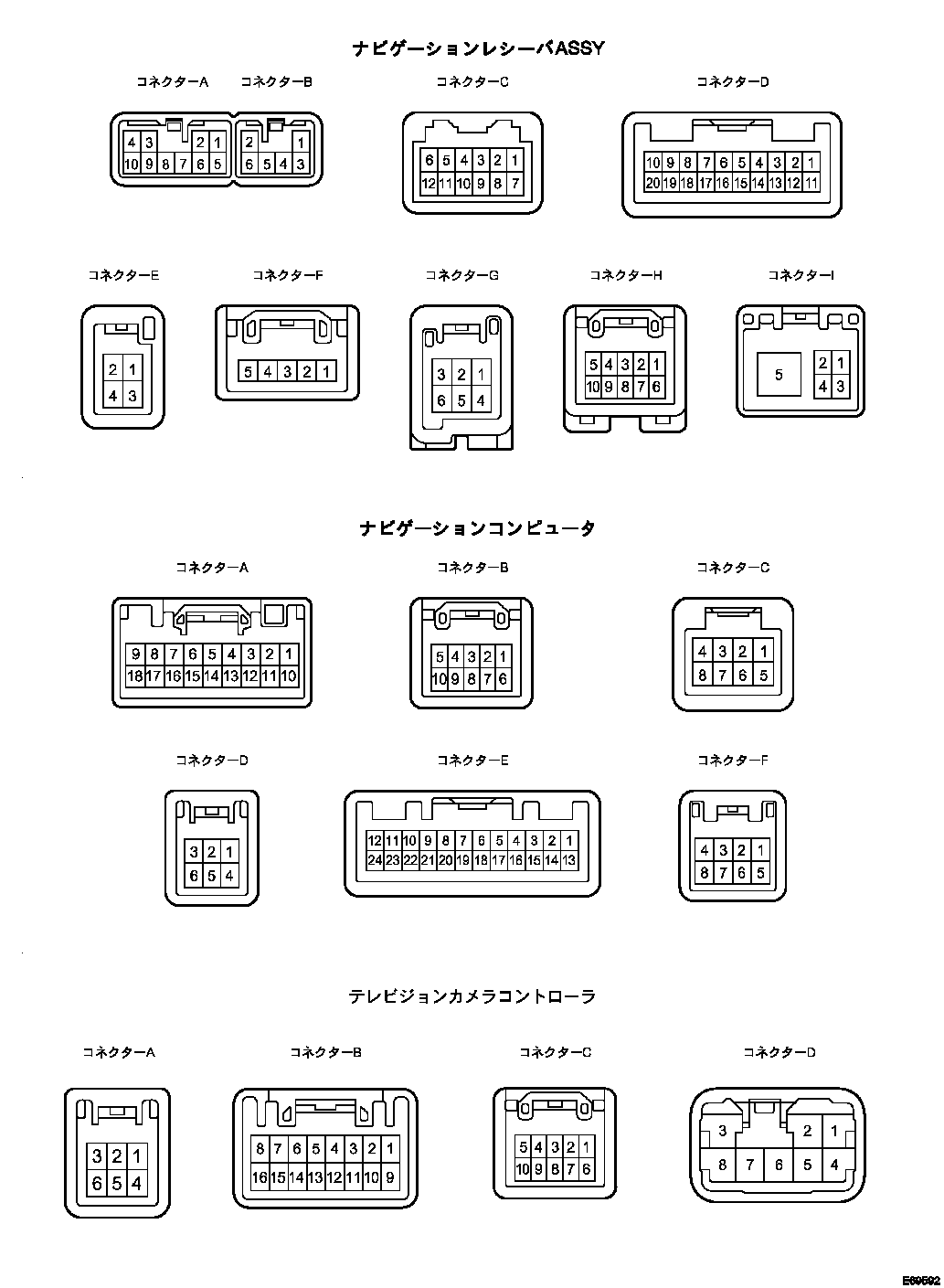

参照）参照）コネクタ－Ａ
|
端子番号
|
端子記号
|
入出力
|
テスター接続プラス⇔マイナス
|
項目
|
測定条件
|
基準
|
基準外の場合の不具合症状
Ｏ：断線時
Ｓ：ボデーと短絡時
|
|---|---|---|---|---|---|---|---|
|
１
|
ＣＶ＋
|
入力
|
Ａ１⇔Ｄ６
|
波形
|
ＩＧスイッチＯＮ、シフトレバーＲレンジ
|
波形１
|
バックガイドモニター画面表示せず
|
|
３
|
ＣＢ＋
|
出力
|
Ａ３⇔Ｄ６
|
電圧
|
ＩＧスイッチＯＮ、シフトレバーＲレンジ
|
５．７Ｖー６．３Ｖ
|
Ｏ：バックガイドモニター画面表示せず
Ｓ：ヒューズ切れ
|
|
４
|
ＣＶ－
|
入力
|
Ａ４⇔Ｄ６
|
導通
|
常時
|
導通あり
|
バックガイドモニター画面表示せず
|
|
５
|
ＣＧＮＤ
|
入力
|
Ａ５⇔Ｄ６
|
導通
|
常時
|
導通あり
|
バックガイドモニター画面表示せず
|
コネクタ－Ｂ
|
端子番号
|
端子記号
|
入出力
|
テスター接続プラス⇔マイナス
|
項目
|
測定条件
|
基準
|
基準外の場合の不具合症状
Ｏ：断線時
Ｓ：ボデーと短絡時
|
|---|---|---|---|---|---|---|---|
|
１
|
ＴＸ１＋
|
入出力
|
－
|
－
|
サービス検査（マルチＡＶステーションシステム）
|
－
|
バックガイドモニター画面表示せず
|
|
２
|
ＶＲ１
|
－
|
Ｂ２⇔Ｄ６
|
導通
|
常時
|
導通あり
|
正常（画面ノイズ微増）
|
|
３
|
Ｒ１
|
入力
|
Ｂ３⇔Ｄ６
|
波形
|
地図画面出画中
|
波形２
|
画面が水色がかる
|
|
４
|
Ｂ１
|
入力
|
Ｂ４⇔Ｄ６
|
波形
|
地図画面出画中
|
波形２
|
画面が黄色がかる
|
|
５
|
ＲＥＶ
|
入力
|
Ｂ５⇔Ｄ６
|
電圧
|
ＩＧスイッチＯＮ、シフトレバーＲレンジ
|
１０－１４Ｖ
|
バックガイドモニター画面表示せず
|
|
７
|
ＳＳ２＋
|
入力
|
Ｂ７⇔Ｄ６
|
電圧
|
ＩＧスイッチＯＮ
|
約２．５Ｖ
|
バックガイドモニター作動せず
|
|
７
|
ＳＳ２＋
|
入力
|
Ｂ７⇔Ｂ１４
|
波形
|
ＩＧスイッチＯＮ
|
波形４
|
バックガイドモニター作動せず
|
|
８
|
ＢＤＣＹ
|
入力
|
Ｂ８⇔ボデーアース
|
電圧
|
バックドア開→閉
|
□Ｖ→１Ｖ以下
|
バックドアを閉めても「□□□□□□□□」と表示される
Ｏ：ドアを開けてもコーションが出ない
Ｓ：ドアを閉めてもコーションが消えない
|
|
９
|
ＴＸ１－
|
入出力
|
ー
|
－
|
サービス検査（マルチＡＶステーションシステム）
|
－
|
バックガイドモニター画面表示せず
|
|
１０
|
ＶＧ１
|
－
|
Ｂ１０⇔Ｄ６
|
導通
|
常時
|
導通あり
|
正常（画面ノイズ微増）
|
|
１１
|
Ｇ１
|
入力
|
Ｂ１１⇔Ｄ６
|
波形
|
地図画面出画中
|
波形２
|
画面が紫色がかる
|
|
１２
|
ＳＹＮ１
|
入力
|
Ｂ１２⇔Ｄ６
|
波形
|
地図画面出画中
|
波形３
|
Ｏ：画面同期乱れ激しい
Ｓ：画面同期乱れゆっくり
|
|
１３
|
ＳＰＤ
|
入力
|
Ｂ１３⇔Ｄ６
|
電圧
|
時速３ｋｍ／ｈ以上で走行する
|
９⇔１Ｖ以下を繰り返す
|
ー
|
|
１４
|
ＳＳ２－
|
入力
|
Ｂ１４⇔Ｄ６
|
電圧
|
ＩＧスイッチＯＮ
|
約２．５Ｖ
|
バックガイドモニター画面表示せず
|
コネクタ－Ｃ
|
端子番号
|
端子記号
|
入出力
|
テスター接続プラス⇔マイナス
|
項目
|
測定条件
|
基準
|
基準外の場合の不具合症状
Ｏ：断線時
Ｓ：ボデーと短絡時
|
|---|---|---|---|---|---|---|---|
|
１
|
ＶＲ
|
－
|
Ｃ１⇔Ｄ６
|
導通
|
常時
|
導通あり
|
正常（画面ノイズ微増）
|
|
２
|
Ｒ
|
出力
|
Ｃ２⇔Ｄ６
|
波形
|
地図またはバックモニター画面出画中
|
波形２
|
地図画面およびバックモニター画面が水色がかる
|
|
３
|
Ｂ
|
出力
|
Ｃ３⇔Ｄ６
|
波形
|
地図またはバックモニター画面出画中
|
波形２
|
地図画面およびバックモニター画面が黄色がかる
|
|
５
|
ＴＸ＋
|
入出力
|
－
|
－
|
サービス検査（マルチＡＶステーションシステム）
|
－
|
バックガイドモニター画面表示せず
|
|
６
|
ＶＧ
|
－
|
Ｃ６⇔Ｄ６
|
導通
|
常時
|
導通あり
|
正常（画面ノイズ微増）
|
|
７
|
Ｇ
|
出力
|
Ｃ７⇔Ｄ６
|
波形
|
地図またはバックモニター画面出画中
|
波形２
|
地図画面およびバックモニター画面が紫色がかる
|
|
８
|
ＳＹＮＣ
|
出力
|
Ｃ８⇔Ｄ６
|
波形
|
地図またはバックモニター画面出画中
|
波形３
|
Ｏ：画面同期乱れ激しい
Ｓ：画面同期乱れゆっくり
|
|
１０
|
ＴＸ－
|
入出力
|
ー
|
－
|
サービス検査（マルチＡＶステーションシステム）
|
－
|
バックガイドモニター画面表示せず
|
コネクタ－Ｄ
|
端子番号
|
端子記号
|
入出力
|
テスター接続プラス⇔マイナス
|
項目
|
測定条件
|
基準
|
基準外の場合の不具合症状
Ｏ：断線時
Ｓ：ボデーと短絡時
|
|---|---|---|---|---|---|---|---|
|
１
|
ＡＵＩ＋
|
入力
|
Ｄ１⇔Ｄ２
|
導通
|
常時
|
導通あり
|
フロントスピーカASSY No.1(RH)およびスピーカASSY FR No.2(RH)から音声が出ない
|
|
１
|
ＡＵＩ＋
|
入力
|
Ｄ１⇔Ｄ６
|
波形
|
ナビ音声出力中
|
音声に同期した波形が出力される
|
フロントスピーカASSY No.1(RH)およびスピーカASSY FR No.2(RH)から音声が出ない
|
|
２
|
ＡＵＯ＋
|
出力
|
Ｄ２⇔Ｄ１
|
導通
|
常時
|
導通あり
|
フロントスピーカASSY No.1(RH)およびスピーカASSY FR No.2(RH)から音声が出ない
|
|
２
|
ＡＵＯ＋
|
出力
|
Ｄ２⇔Ｄ６
|
波形
|
音声出力中
|
音声に同期した波形が出力される
|
フロントスピーカASSY No.1(RH)およびスピーカASSY FR No.2(RH)から音声が出ない
|
|
３
|
＋Ｂ
|
入力
|
Ｄ３⇔Ｄ６
|
電圧
|
常時
|
１０－１４Ｖ
|
Ｏ：バックガイドモニター画面表示せず
Ｓ：ヒューズ切れ
|
|
４
|
ＡＵＩ－
|
入力
|
Ｄ４⇔Ｄ５
|
導通
|
常時
|
導通あり
|
フロントスピーカASSY No.1(RH)およびスピーカASSY FR No.2(RH)から音声が出ない
|
|
４
|
ＡＵＩ－
|
入力
|
Ｄ４⇔Ｄ６
|
波形
|
ナビ音声出力中
|
音声に同期した波形が出力される
|
フロントスピーカASSY No.1(RH)およびスピーカASSY FR No.2(RH)から音声が出ない
|
|
５
|
ＡＵＯ－
|
出力
|
Ｄ５⇔Ｄ４
|
導通
|
常時
|
導通あり
|
フロントスピーカASSY No.1(RH)およびスピーカASSY FR No.2(RH)から音声が出ない
|
|
５
|
ＡＵＯ－
|
出力
|
Ｄ５⇔Ｄ６
|
波形
|
音声出力中
|
音声に同期した波形が出力される
|
フロントスピーカASSY No.1(RH)およびスピーカASSY FR No.2(RH)から音声が出ない
|
|
６
|
ＧＮＤ１
|
出力
|
Ｄ６⇔ボデーアース
|
導通
|
常時
|
導通あり
|
バックガイドモニター画面表示せず
|
|
７
|
ＡＣＣ
|
入力
|
Ｄ７⇔Ｄ６
|
電圧
|
ＩＧスイッチＡＣＣまたはＯＮ
|
１０－１４Ｖ
|
バックガイドモニター画面表示せず
|
|
８
|
ＩＧ
|
入力
|
Ｄ８⇔Ｄ６
|
電圧
|
ＩＧスイッチＯＮ
|
１０－１４Ｖ
|
バックガイドモニター画面表示せず
|
- オシロスコープ画面
- 波形１
- 波形２
- Ｒ、Ｇ、Ｂ⇔ＧＮＤ１
- Ｒ１、Ｇ１、Ｂ１⇔ＧＮＤ１
- 波形３
- ＳＹＮＣ⇔ＧＮＤ１
- ＳＹＮ１⇔ＧＮＤ１
- 波形４
- □ 参 考 □
- 斜線部分のみ波形が変化する。
|
項目
|
内容
|
|---|---|
|
測定端子
|
ＣＶ＋⇔ＧＮＤ１
|
|
計器セット
|
０．２Ｖ／ＤＩＶ、０．２μＳ／ＤＩＶ
|
|
測定条件
|
イグニッションスイッチＯＮ、シフトレバーＲレンジ
|
|
項目
|
内容
|
|---|---|
|
測定端子
|
|
|
計器セット
|
２００ｍＶ／ＤＩＶ、１０μＳ／ＤＩＶ
|
|
測定条件
|
画面出画中（バックガイドモニターまたはナビ）
|
|
項目
|
内容
|
|---|---|
|
測定端子
|
|
|
計器セット
|
５００ｍＶ／ＤＩＶ、１０μＳ／ＤＩＶ
|
|
測定条件
|
画面出画中（バックガイドモニターまたはナビ）
|
|
項目
|
内容
|
|---|---|
|
測定端子
|
ＳＳ２－⇔ＳＳ２＋
|
|
計器セット
|
２Ｖ／ＤＩＶ、１μｓ／ＤＩＶ
|
|
測定条件
|
ＩＧスイッチＯＮ
|
