舵角センサ通信途絶モード

準備品一覧

機能説明

Ｕ０１２６／６３（ＶＳＣ）はＶＳＣ　ＥＣＵが出力する。

診断項目
症状
疑わしい箇所
舵角センサ通信途絶モード
Ｕ０１２６／６３（舵角センサ通信異常）が出力している
舵角センサ電源／内部異常
■　注　意　■

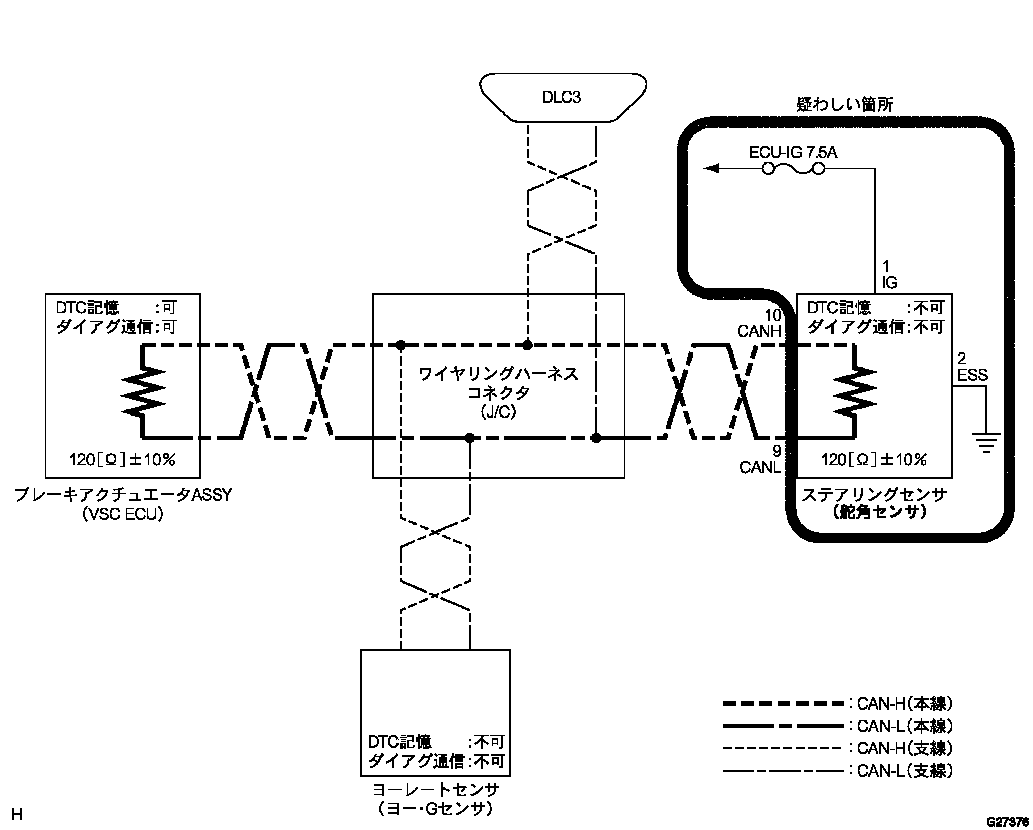

回路図

手順1
ワイヤハーネス点検（ＩＧ，ＥＳＳ）

SST
09082-00030
09083-00150
  1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ステアリングセンサの各端子⇔ボデーアース間を点検する。

    2. ■　注　意　■
    コネクターを接続した状態で、コネクターの裏側から点検する。


    基準
    点検端子
    測定条件
    基準
    1（IG）⇔ボデーアース
    ＩＧスイッチＯＮ
    10－14Ｖ
    2（ESS）⇔ボデーアース
    常時
    導通あり
      NG
      ワイヤハーネスまたはコネクター修理または交換
      OK
      ステアリングセンサ交換
