スライドドアＬＨを閉じて半ドア状態にしたときイージークローザーが作動しない

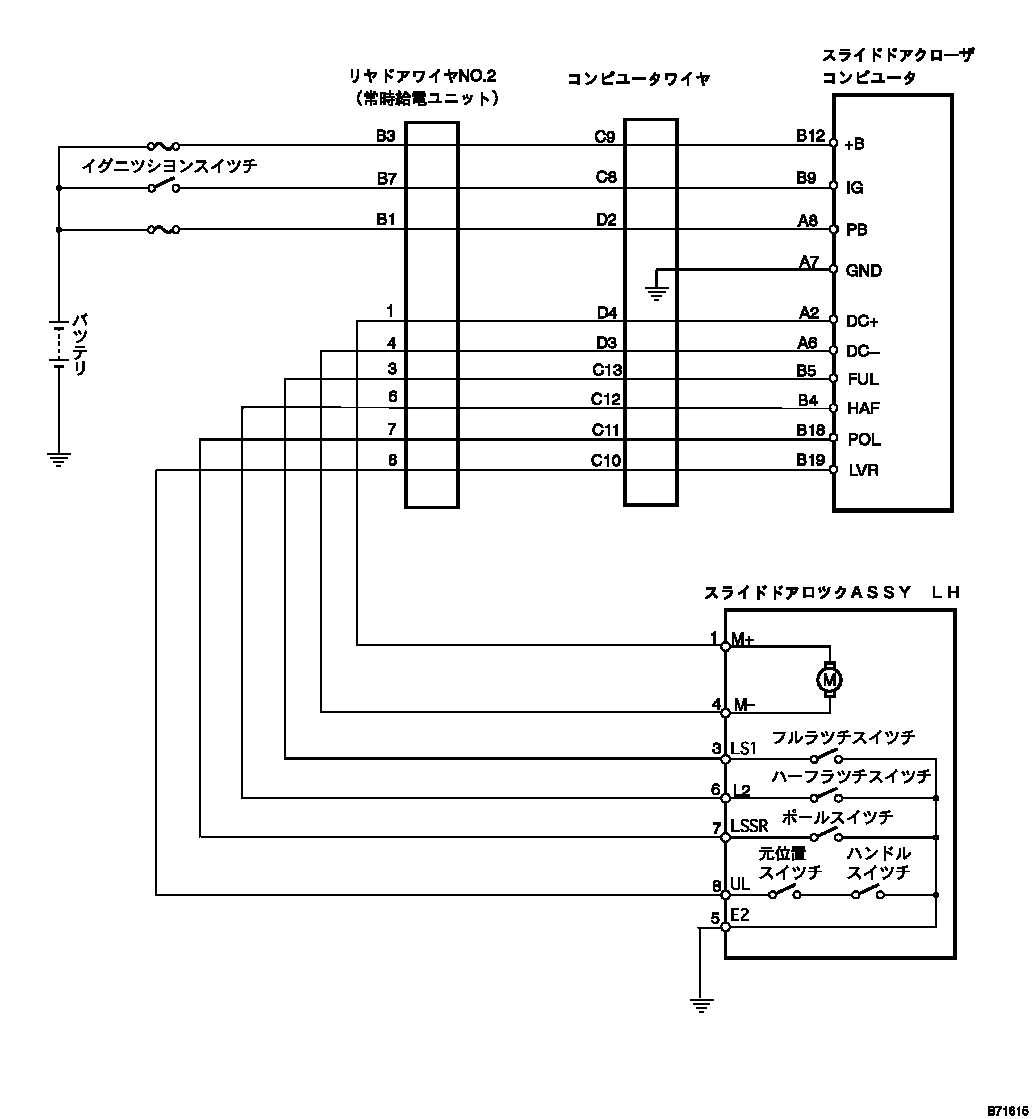

点検手順

1. 手動でスライドドアを閉じたとき、ドアが全閉（フルロック）状態になることを点検する。

NG	スライドドア建て付け不良または異物のかみ込み
OK	次の手順へ

SST

09082-00030

09083-00150

1. スライドドアクローザコンピユータ点検


1. スライドドアクローザコンピユータのコネクタを切り離し、ＳＳＴ（トヨタエレクトリカルテスター）を使用して各端子とボデーアース間の電圧および導通を点検する。




基準

端子番号	項目	測定条件	基準
Ｂ12⇔ボデーアース	電圧	常時	10－14Ｖ
Ａ７⇔ボデーアース	導通	常時	導通あり
Ａ８⇔ボデーアース	電圧	常時	10－14Ｖ

OK	手順5へ
NG	次の手順へ

SST

09082-00030

09083-00150

1. コンピユータワイヤ点検


1. コンピユータワイヤのコネクタＣ、ＤおよびのスライドドアクローザコンピユータコネクタＡ、Ｂを切り離し、ＳＳＴ（トヨタエレクトリカルテスター）を使用してコンピユータワイヤ側の各端子間の導通を点検する。




基準

端子番号 コンピユータワイヤ⇔スライドドアクローザコンピユータ	基準
Ｃ９⇔Ｂ12	導通あり
Ｃ８⇔Ｂ９	導通あり
Ｄ２⇔Ａ８	導通あり

NG	コンピユ-タワイヤ修理または交換
OK	次の手順へ

SST

09082-00030

09083-00150

1. リヤドアワイヤＮＯ．２点検


1. リヤドアワイヤＮＯ．２のコネクタＢおよびコンピユータワイヤのコネクタＣ、Ｄを切り離し、ＳＳＴ（トヨタエレクトリカルテスター）を使用してリヤドアワイヤＮＯ．２側の各端子間の導通を点検する。




基準

端子番号 リヤドアワイヤＮＯ．２⇔コンピユータワイヤ	基準
Ｂ３⇔Ｃ９	導通あり
Ｂ７⇔Ｃ８	導通あり
Ｂ１⇔Ｄ２	導通あり

OK	駆動電源系ヒューズまたはワイヤハーネスまたはコネクタ修理または交換
NG	リヤドアワイヤNO.2修理または交換

SST

09082-00030

09083-00150

1. スライドドアクローザモータ作動点検


1. コネクタの各端子にバツテリ電圧を加えたときのモータの作動を点検する。




基準

測定条件	作動 （ドアロック）
バツテリプラス⇔１端子 バツテリマイナス⇔４端子	正転作動 （モータ左回転）
バツテリプラス⇔４端子 バツテリマイナス⇔１端子	逆転作動 （モータ右回転）


2. ポールスイッチおよびラッチスイッチ導通点検


1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して各ラッチ位置のとき、コネクタ端子間の導通を点検する。




基準

ラッチスイッチ

ラッチ位置	端子番号	基準
オープン	３⇔５⇔６	導通あり
ハーフラッチ	３⇔５	導通あり
フルラッチ	３⇔５⇔６	導通なし
オーバーストローク	ー	導通なし

基準

ポールスイッチ

ラッチ位置	端子番号	基準
オープン ハーフラッチ フルラッチ	６⇔７	導通なし
上記以外	６⇔７	導通あり


3. 元位置スイッチおよびハンドルスイッチ導通点検




基準

元位置スイッチ状態	ハンドルスイッチ状態	基準
ＯＦＦ （アクティブレバー初期位置）	ＯＮ （ハンドル初期位置）	８⇔５端子間導通なし
ＯＦＦ （アクティブレバー初期位置）	ＯＦＦ （ハンドル操作時）	８⇔５端子間導通なし
ＯＮ （クローザ作動時）	ＯＮ （ハンドル初期位置）	８⇔５端子間導通あり
ＯＮ （クローザ作動時）	ＯＦＦ （ハンドル操作時）	８⇔５端子間導通なし
