コード１－３が出力される

準備品一覧

回路解説

この故障コードはスライドドアロツクＡＳＳＹ　ＬＨ［ラッチスイッチ（フルラッチポジション）］が異常のときに出力する。

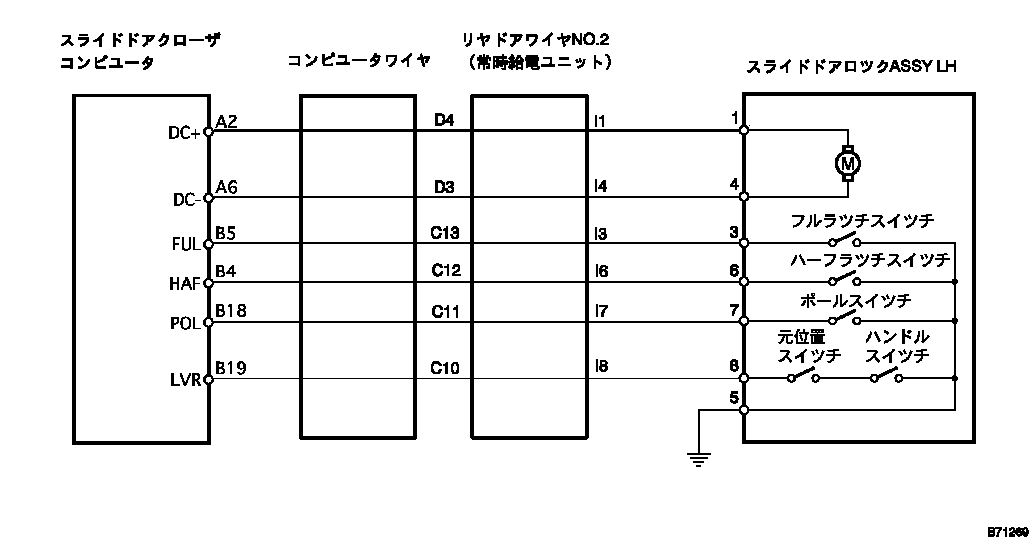

配線図

点検手順

手順1
スライドドアロツクASSYLH単体点検

SST
09082-00030
09083-00150
  1. ラッチスイッチ（フルラッチポジション）導通点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、各ラッチ位置のとき、コネクタ端子間の導通を点検する。


      2. 基準
      ラッチ位置
      端子番号
      基準
      フルラッチ
      ３⇔５
      導通なし
      フルラッチＯＮ範囲
      ３⇔５
      導通あり
      オーバーストローク
      ー
      導通なし
      NG
      スライドドアロツクASSYLH交換
      OK
      次の手順へ

手順2
リヤドアワイヤNO.2点検

SST
09082-00030
09083-00150
  1. 導通点検

    1. リヤドアワイヤＮＯ．２のコネクタＣおよびＩを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、リヤドアワイヤＮＯ．２のコネクタ各端子間の導通を点検する。


      3. 基準
      端子番号
      基準
      Ｉ３⇔Ｃ13
      導通あり
      NG
      リヤドアワイヤNO.2修理または交換
      OK
      次の手順へ

手順3
コンピユ-タワイヤ点検

SST
09082-00030
09083-00150
  1. 導通点検

    1. スライドドアクローザコンピユータのコネクタＢおよびコンピユータワイヤのコネクタＣを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コンピユータワイヤ側コネクタ各端子間の導通を点検する。


      3. 基準
      端子番号
      基準
      Ｂ５（コンピユータ）⇔Ｃ13
      導通あり
      NG
      コンピユ-タワイヤ修理または交換
      OK
      次の手順へ

手順4
ワイヤハーネス点検

SST
09082-00030
09083-00150
  1. 導通点検

    1. スライドドアロツクＡＳＳＹ　ＬＨのコネクタを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、スライドドアロツクＡＳＳＹ　ＬＨ車両側コネクタ５端子⇔ボデーアース間の導通を点検する。


      3. 基準
      導通あり
      NG
      ワイヤハーネスまたはコネクター修理または交換
      OK
      スライドドアクロ-ザコンピユ-タ交換
