エンジン回転時または停止時、ドアコントロールスイッチを押したとき開閉作動しない

準備品一覧

回路解説

パワースライドドアはスライドドアクローザコンピユ－タが制御し、スライドドアモータを駆動する。　

□　参　考　□
前点検による自己診断モード点検を行い、コードが出力しない場合にこのフローチャートを行う。

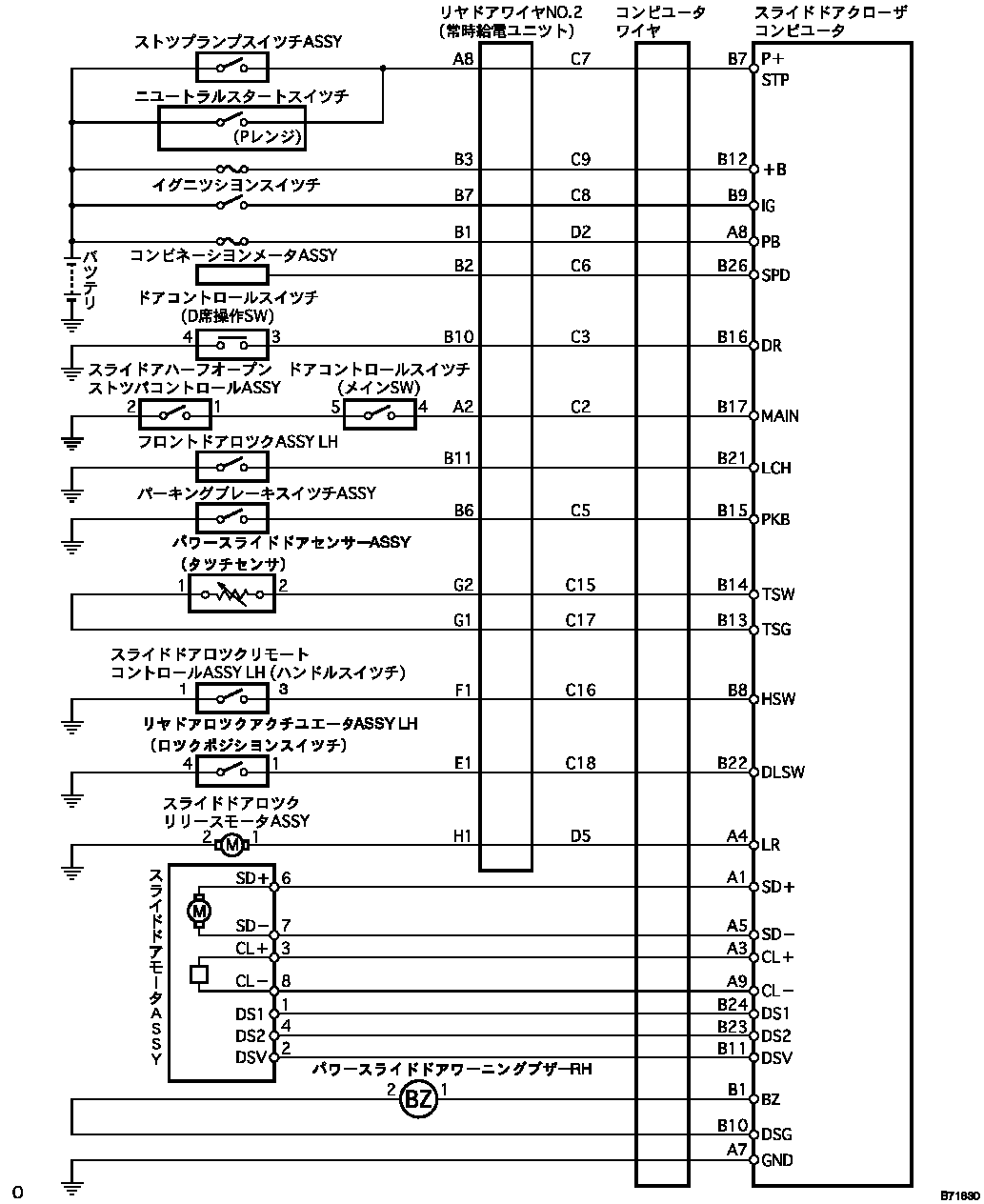

配線図

点検手順

手順1
基本機能点検
  1. エンジン回転時の作動条件

    1. バツテリ電圧１１Ｖ以上

    2. 電気式ドアロックシステムが正常に作動する

    3. 車速３ｋｍ／ｈ以下で、シフトレバーＰレンジまたはフットブレーキを踏むか、パーキングブレーキを引くかのいずれかの条件成立時

    4. ドアコントロールスイツチＡＳＳＹ（メインＳＷ）ＯＮ（突出している）

    5. フューエルリッド閉（フューエルリッド開検出スイッチＯＮ時）

    6. スライドドアがＵＮＬＯＣＫ（ポジションスイッチＯＮ時）

    7. パワースライドドアセンサー（タッチセンサ）断線検出状態でない

  2. エンジン停止時の作動条件

    1. バツテリ電圧１１Ｖ以上

    2. 電気式ドアロックシステムが正常に作動する

    3. ドアコントロールスイツチＡＳＳＹ（メインＳＷ）ＯＮ（突出している）

    4. フューエルリッド閉（フューエルリッド開検出スイッチＯＮ時）

    5. スライドドアがＵＮＬＯＣＫ（ポジションスイッチＯＮ時）

    6. パワースライドドアセンサー（タッチセンサ）断線検出状態でない

  3. 基本作動

    1. スライドドアが全開または全閉の状態でドアハンドルをアシスト操作したときブザーが約０．１秒間（閉作動中は０．１秒間吹鳴後、作動中断続して）吹鳴しスライドドアが開または閉作動を行うことを点検する。

      2. ■　注　意　■
      チャイルドロックプロテクタがＬＯＣＫ状態のときインサイドハンドルでスライドドア開（アシスト）作動はできない。

      □　参　考　□
      • モーター作動音はするがスライドドアが作動しない（ロックは解除されるがドアが開かない）場合はＡへ
      • 全く作動しない場合はＢへ
      • 電気式ドアロックシステムが正常に作動しない場合はＣへ

      A
      C
      電気式ドアロックシステムへ（要領は05-709 参照）
      B
      次の手順へ

手順2
スライドドアクロ-ザコンピユ-タ点検

SST
09082-00030
09083-00150
  1. 電圧点検

    1. スライドドアクローザコンピユータのコネクタＡ、Ｂを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、スライドドアクローザコンピユータ車両側コネクタ各端子とボデーアース間の電圧および導通を点検する。


      3. 基準
      端子番号
      基準
      Ａ８⇔ボデーアース
      11.5－14Ｖ
      Ｂ12⇔ボデーアース
      11.5－14Ｖ
      Ａ７⇔ボデーアース
      導通あり
      OK
      NG
      次の手順へ

手順3
リヤドアワイヤNO.2単体点検

SST
09082-00030
09083-00150
  1. 導通点検

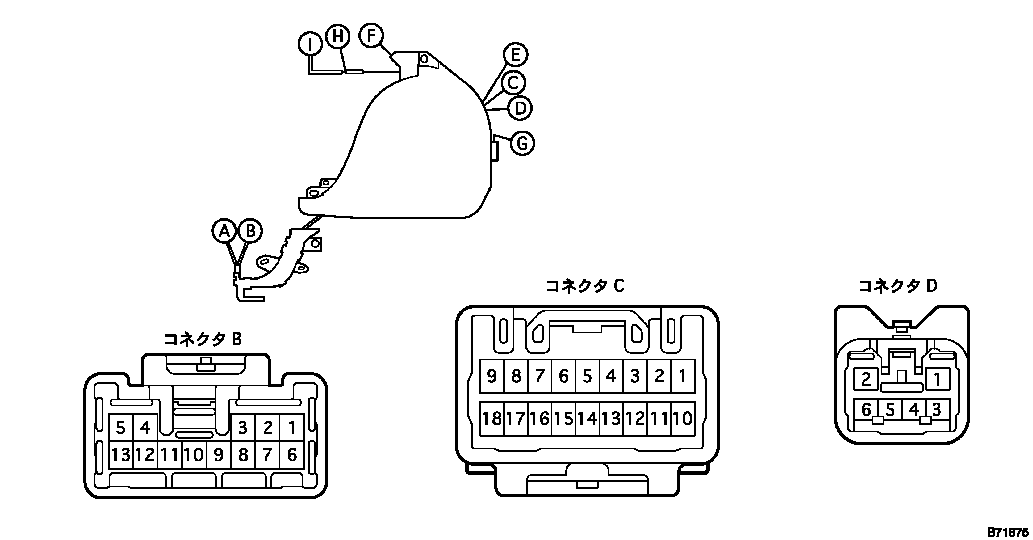

    1. リヤドアワイヤＮＯ．２のコネクタＢ、ＣおよびＤを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、リヤドアワイヤＮＯ．２のコネクタ各端子間の導通を点検する。


      3. 基準
      端子番号
      基準
      Ｂ１⇔Ｄ２
      導通あり
      Ｂ３⇔Ｃ９
      導通あり
      NG
      リヤドアワイヤNO.2修理または交換
      OK
      次の手順へ

手順4
コンピユ-タワイヤ単体点検

SST
09082-00030
09083-00150
  1. 導通点検

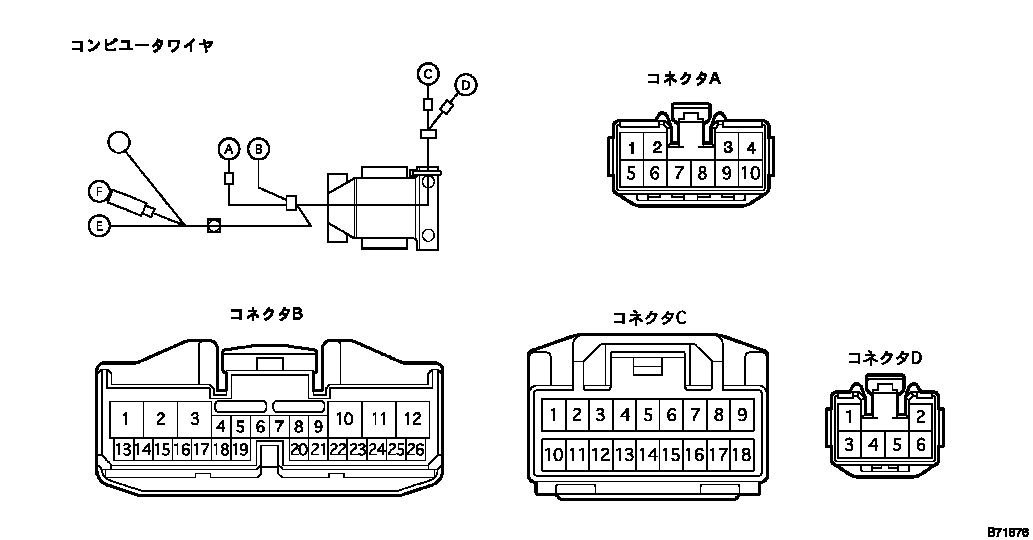

    1. コンピユータワイヤのコネクタＣ、ＤおよびスライドドアクローザコンピユータのコネクタＡ、Ｂを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コンピユータワイヤ側コネクタ各端子間の導通を点検する。


      3. 基準
      端子番号
      基準
      Ｃ９⇔Ｂ12
      導通あり
      Ｄ２⇔Ａ８
      導通あり
      Ａ７⇔ボデーアース
      導通あり
      NG
      コンピユ-タワイヤ修理または交換
      OK
      次の手順へ

手順5
ワイヤハーネス点検

SST
09082-00030
09083-00150
  1. 電圧点検

    1. リヤドアワイヤＮＯ．２のコネクタＢを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、リヤドアワイヤＮＯ．２車両側コネクタ各端子とボデーアース間の電圧を点検する。


      3. 基準
      端子番号
      基準
      Ｂ１⇔ボデーアース
      11.5－14Ｖ
      Ｂ３⇔ボデーアース
      11.5－14Ｖ
      NG
      ワイヤハーネスまたはコネクター修理または交換
      OK
      次の手順へ

手順6
スライドドアクロ-ザコンピユ-タ点検

SST
09082-00030
09083-00150
  1. 導通点検

    1. スライドドアクローザコンピユータのコネクタＢを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、スライドドアクローザコンピユータ車両側コネクタＢ１７端子⇔ボデーアース間の導通を点検する。


      3. 基準
      端子番号
      測定条件（フューエルリッド閉状態）
      基準
      Ｂ17⇔ボデーアース
      ドアコントロールスイツチ（メインＳＷ）を押したとき
      導通あり
      Ｂ17⇔ボデーアース
      ドアコントロールスイツチ（メインＳＷ）を押さないとき
      導通なし
      NG
      他のフローチャートへ（要領は05-941 参照）
      OK
      次の手順へ

手順7
ドアコントロ-ルスイツチASSY単体点検（Ｄ席操作ＳＷ）

SST
09082-00030
09083-00150
  1. 導通点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクタ３端子⇔４端子間の導通を点検する。


      2. 基準
      端子番号
      測定条件
      基準
      ３⇔４
      スイッチ未操作時（ＯＦＦ）
      導通なし
      ３⇔４
      スイッチを押したとき（ＯＮ）
      導通あり
  2. イルミネーション点検

    1. コネクタの１端子にバツテリのマイナス、２端子にバツテリのプラスを接続したとき、ドアコントロールスイツチ（Ｄ席操作ＳＷ）のイルミネーションが点灯することを点検する。

      NG
      ドアコントロ-ルスイツチASSY交換（Ｄ席操作ＳＷ）
      OK
      次の手順へ

手順8
リヤドアワイヤNO.2単体点検

SST
09082-00030
09083-00150
  1. 導通点検

    1. リヤドアワイヤＮＯ．２のコネクタＢおよびＣを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、リヤドアワイヤＮＯ．２のコネクタ各端子間の導通を点検する。


      3. 基準
      端子番号
      基準
      Ｂ10⇔Ｃ３
      導通あり
      NG
      リヤドアワイヤNO.2修理または交換
      OK
      次の手順へ

手順9
コンピユ-タワイヤ単体点検

SST
09082-00030
09083-00150
  1. 導通点検

    1. コンピユータワイヤのコネクタＣおよびスライドドアクローザコンピユータのコネクタＢを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コンピユータワイヤ側コネクタ各端子間の導通を点検する。


      3. 基準
      端子番号
      基準
      Ｃ３⇔Ｂ16
      導通あり
      NG
      コンピユ-タワイヤ修理または交換
      OK
      次の手順へ

手順10
ワイヤハーネス点検

SST
09082-00030
09083-00150
  1. 導通点検

    1. リヤドアワイヤＮＯ．２のコネクタＢおよびドアコントロールスイツチ（Ｄ席操作ＳＷ）のコネクタを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両側コネクタ各端子間の導通を点検する。


      3. 基準
      端子番号
      基準
      Ｂ10（ワイヤ）⇔３（Ｄ席操作ＳＷ）
      導通あり
      ４（Ｄ席操作ＳＷ）⇔ボデーアース
      導通あり
      NG
      ワイヤハーネスまたはコネクター修理または交換
      OK
      次の手順へ

手順11
スライドドアロツクリリ-スモ-タASSY単体点検

SST
09082-00030
09083-00150
  1. スライドドアモータ作動点検

    1. バッテリプラスをコネクタ１端子、バッテリマイナスをコネクタ２端子に接続したときモーターが作動するかを点検する。

      NG
      スライドドアロツクリリ-スモ-タASSY交換
      OK
      次の手順へ

手順12
リヤドアワイヤNO.2単体点検

SST
09082-00030
09083-00150
  1. 導通点検

    1. リヤドアワイヤＮＯ．２のコネクタＤおよびＨを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、リヤドアワイヤＮＯ．２のコネクタ各端子間の導通を点検する。


      3. 基準
      端子番号
      基準
      Ｄ５⇔Ｈ１
      導通あり
      NG
      リヤドアワイヤNO.2修理または交換
      OK
      次の手順へ

手順13
コンピユ-タワイヤ単体点検

SST
09082-00030
09083-00150
  1. 導通点検

    1. コンピユータワイヤのコネクタＤおよびスライドドアクローザコンピユータのコネクタＡを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コンピユータワイヤ側コネクタ各端子間の導通を点検する。


      3. 基準
      端子番号
      基準
      Ｄ５⇔Ａ４
      導通あり
      NG
      コンピユ-タワイヤ修理または交換
      OK
      次の手順へ

手順14
ワイヤハーネス点検

SST
09082-00030
09083-00150
  1. 導通点検

    1. スライドドアロツクリリースモータＡＳＳＹのコネクタを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コネクタ２端子⇔ボデーアース間の導通を点検する。


      3. 基準
      端子番号
      基準
      ２⇔ボデーアース
      導通あり
      NG
      ワイヤハーネスまたはコネクター修理または交換
      OK
      次の手順へ

手順15
スライドドアクロ-ザコンピユ-タ点検

SST
09082-00030
09083-00150
  1. 電圧点検

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、スライドドアクローザコンピユータ車両側各コネクタ間の電圧を点検する。


      2. 基準
      測定番号
      測定条件
      基準
      Ａ１⇔ボデーアース
      ドアコントロールスイツチ（Ｄ席操作ＳＷ）ＯＮまたは、トランスミツタのＰＷＲ　ＤＯＯＲスイッチＯＮ→ＯＦＦ
      10－14Ｖ→０Ｖ
      Ａ５⇔ボデーアース
      ドアコントロールスイツチ（Ｄ席操作ＳＷ）ＯＮまたは、トランスミツタのＰＷＲ　ＤＯＯＲスイッチＯＮ→ＯＦＦ
      10－14Ｖ→０Ｖ
      Ａ３⇔Ａ９
      ドアコントロールスイツチ（Ｄ席操作ＳＷ）ＯＮまたは、トランスミツタのＰＷＲ　ＤＯＯＲスイッチＯＮ→ＯＦＦ
      10－14Ｖ→０Ｖ
      Ｂ11⇔ボデーアース
      常時
      10－14Ｖ
      NG
      スライドドアクロ-ザコンピユ-タ交換
      OK
      次の手順へ

手順16
コンピユ-タワイヤ点検

SST
09082-00030
09083-00150
  1. 導通点検

    1. スライドドアクローザコンピユータのコネクタＡ、ＢおよびスライドドアモータＡＳＳＹのコネクタを切り離す。

    2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、コンピユータワイヤ側コネクタ各端子間の導通を点検する。


      3. 基準
      端子番号（コンピユータ⇔モータ）
      基準
      Ａ１⇔６
      導通あり
      Ａ５⇔７
      導通あり
      Ａ３⇔３
      導通あり
      Ａ９⇔８
      導通あり
      Ｂ24⇔１
      導通あり
      Ｂ23⇔４
      導通あり
      Ｂ11⇔２
      導通あり
      NG
      コンピユ-タワイヤ修理または交換
      OK
      スライドドアモ-タASSY交換
