- SST
- 09082-00030
- 09083-00150

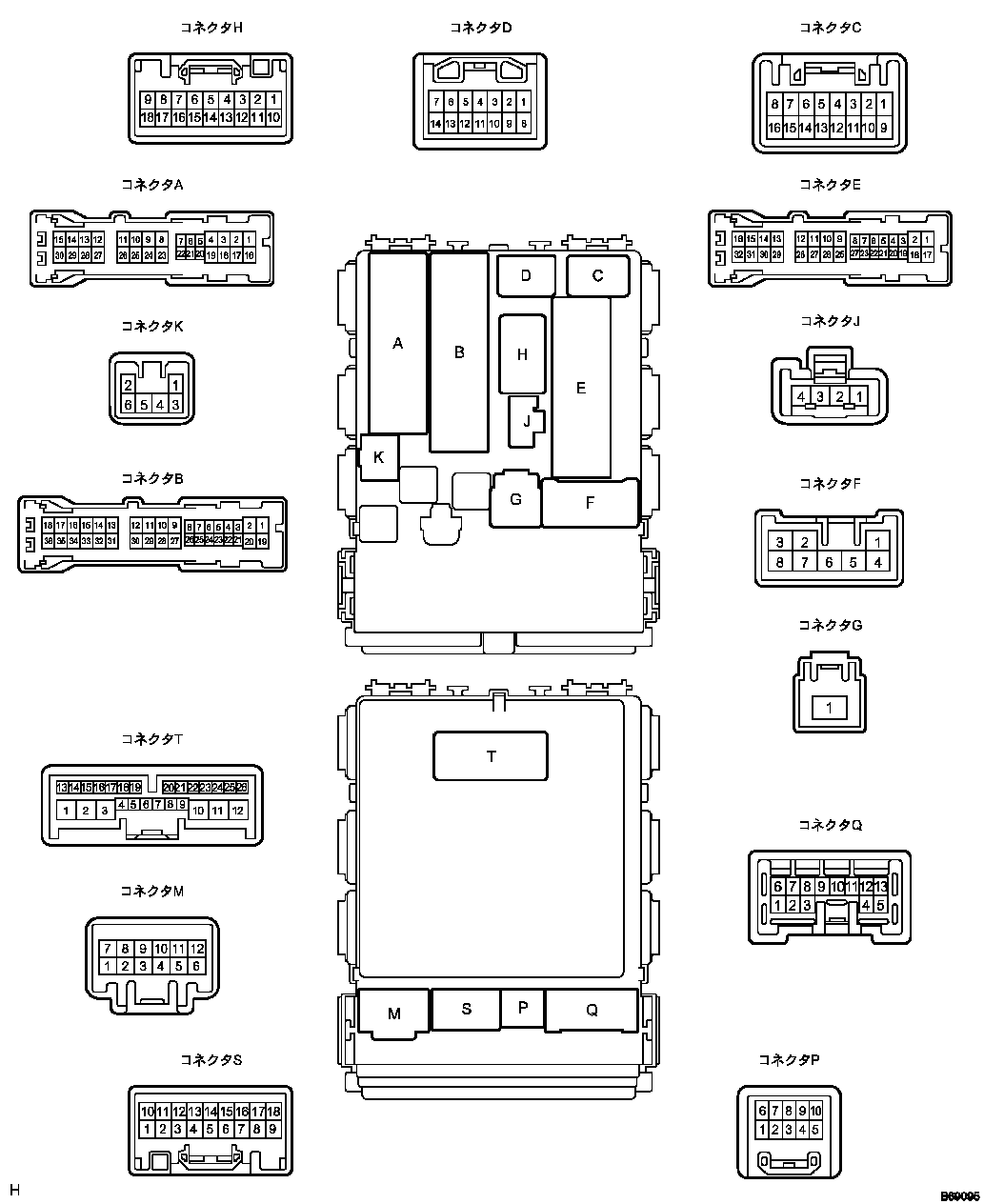

- スライドドアクローザコンピユータのコネクタＡ、Ｂを切り離す。
- ＳＳＴ（トヨタエレクトリカルテスター）を使用して、車両側コネクタ各端子の電圧および導通を点検する。
- 基準
- □ 参 考 □
- 基準外の場合は車両側の不具合
- コネクタを接続し、コネクタ各端子の電圧を点検する。
- 基準
- ■ 注 意 ■
- ブザーおよびパルスセンサの電圧出力の確認はバーグラフ表示にて点検する。
- □ 参 考 □
- 基準外の場合はスライドドアクローザコンピユータ不良
|
端子番号
|
項目
|
測定条件
|
基準
|
|---|---|---|---|
|
Ｂ12（＋Ｂ）⇔Ａ７（ＧＮＤ）
|
電圧
|
常時
|
11.5－14Ｖ
|
|
Ａ８（ＰＢ）⇔Ａ７（ＧＮＤ）
|
電圧
|
常時
|
11.5－14Ｖ
|
|
Ａ７（ＧＮＤ）⇔ボデーアース
|
導通
|
常時
|
導通あり
|
|
Ｂ16（ＤＲ）⇔Ａ７（ＧＮＤ）
|
導通
|
ドアコントロールスイツチ（Ｄ席操作ＳＷ）ＯＦＦ→ＯＮ
|
導通なし→あり
|
|
Ｂ15（ＰＫＢ）⇔Ａ７（ＧＮＤ）
|
導通
|
パーキングブレーキレバーを踏む→戻す
|
導通あり→なし
|
|
Ｂ７（Ｐ＋ＳＴＰ）⇔Ａ７（ＧＮＤ）
|
電圧
|
イグニツシヨン（スタータ）スイツチＯＮ、
シフトレバーＰレンジ→Ｐレンジ以外
|
10ー14Ｖ→０Ｖ
|
|
Ｂ７（Ｐ＋ＳＴＰ）⇔Ａ７（ＧＮＤ）
|
電圧
|
フットブレーキを踏む→踏まない
|
10ー14Ｖ→０Ｖ
|
|
Ｂ８（ＨＳＷ）⇔Ａ７（ＧＮＤ）
|
導通
|
アウトサイドまたはインサイドハンドル引く→引かない
|
導通あり→なし
|
|
Ｂ９（ＩＧ）⇔Ａ７（ＧＮＤ）
|
電圧
|
イグニツシヨン（スタータ）スイツチＯＮ→ＯＦＦ
|
10－14Ｖ→０Ｖ
|
|
Ｂ17（ＭＡＩＮ）⇔Ａ７（ＧＮＤ）
|
導通
|
フューエルリッド閉状態、
ドアコントロールスイツチ（メインＳＷ）ＯＦＦ→
ＯＮ（スイッチを押し込む）
|
導通あり→なし
|
|
Ｂ17（ＭＡＩＮ）⇔Ａ７（ＧＮＤ）
|
導通
|
ドアコントロールスイツチ（メインＳＷ）ＯＮ状態、
フューエルリッド閉→開
|
導通あり→なし
|
|
Ｂ14（ＴＳＷ）⇔Ｂ13（ＴＳＧ）
|
抵抗
|
パワースライドドアセンサーを押す→押さない
|
100Ω以下→１ｋΩ
|
|
Ｂ22（ＤＬＳＷ）⇔Ａ７（ＧＮＤ）
|
導通
|
スライドドア全閉、ロッキングノブＵＮＬＯＣＫ→ＬＯＣＫ
|
導通あり→なし
|
|
端子番号
|
項目
|
測定条件
|
基準
|
|---|---|---|---|
|
Ａ１（ＳＤ＋）→Ａ５（ＳＤ－）
|
電圧
|
スライドドア全閉、ドアコントロールスイツチ（Ｄ席操作ＳＷ）ＯＦＦ→ＯＮまたはトランスミツタのＰＷＲ ＤＯＯＲスイッチＯＮ→スライドドア開作動→全開
|
０Ｖ→10ー14Ｖ⇔０Ｖを繰り返す（パワースライドドア作動中）→０Ｖ
|
|
Ａ５（ＳＤ－）→Ａ１（ＳＤ＋）
|
電圧
|
スライドドア全開、ドアコントロールスイツチ（Ｄ席操作ＳＷ）ＯＦＦ→ＯＮまたはトランスミツタのＰＷＲ ＤＯＯＲスイッチＯＮ→スライドドア閉作動→全閉
|
０Ｖ→10ー14Ｖ⇔０Ｖを繰り返す（パワースライドドア作動中）→０Ｖ
|
|
Ａ３（ＣＬ＋）→Ａ９（ＣＬー）
|
電圧
|
スライドドア全開または全閉、ドアコントロールスイツチ（Ｄ席操作ＳＷ）ＯＦＦ→ＯＮまたはトランスミツタのＰＷＲ ＤＯＯＲスイッチＯＮ→パワ－スライドドア開作動→全開またはパワースライドドア閉作動→全閉
|
０Ｖ→10ー14Ｖ⇔０Ｖを繰り返す（パワースライドドア作動中）→０Ｖ
|
|
Ｂ１（ＢＺ）⇔Ｂ10（ＤＳＧ）
|
電圧
|
スライドドア全閉、ドアコントロールスイツチ（Ｄ席操作ＳＷ）ＯＦＦ→ＯＮまたはトランスミツタのＰＷＲ ＤＯＯＲスイッチＯＮ→スライドドア開作動→全開
|
０Ｖ→10ー14Ｖ（約0.5秒）
→０Ｖ
|
|
Ｂ１（ＢＺ）⇔Ｂ10（ＤＳＧ）
|
電圧
|
スライドドア全閉→手動でスライドドアが開く
（アシスト作動）→スライドドア開作動
|
０Ｖ→10ー14Ｖ
（約0.1秒）→０Ｖ
|
|
Ｂ１（ＢＺ）⇔Ｂ10（ＤＳＧ）
|
電圧
|
スライドドア全開、ドアコントロールスイツチ（Ｄ席操作ＳＷ）ＯＦＦ→ＯＮ→スライドドア閉作動
|
０Ｖ→10ー14Ｖ
（約0.5秒）→０Ｖ
以降→10ー14Ｖ
（約0.1）→０Ｖ
を繰り返す
|
|
Ｂ１（ＢＺ）⇔Ｂ10（ＤＳＧ）
|
電圧
|
スライドドア全開、トランスミツタのＰＷＲ ＤＯＯＲスイッチＯＮ→スライドドア閉作動
|
０Ｖ→10ー14Ｖ
（約0.9秒）→０Ｖ
以降→10ー14Ｖ
（約0.1）→０Ｖ
を繰り返す
|
|
Ｂ１（ＢＺ）⇔Ｂ10（ＤＳＧ）
|
電圧
|
スライドドア全開→アウトサイドまたはインサイド
ハンドルを引く（アシスト操作）
→スライドドア閉作動
|
０Ｖ→10ー14Ｖ
（約0.3秒）→０Ｖ
以降→10ー14Ｖ
（約0.1）→０Ｖ
を繰り返す
|
|
Ａ６（ＤＣ＋）⇔Ａ７（ＧＮＤ）
|
電圧
|
スライドドア全開、ドアコントロールスイツチ（Ｄ席操作ＳＷ）ＯＦＦ→ＯＮまたはトランスミツタのＰＷＲ ＤＯＯＲスイッチＯＮ→スライドドア閉作動→半ドア→全閉
|
０Ｖ→０Ｖ→０Ｖ→10ー14Ｖ→０Ｖ
|
|
Ａ６（ＤＣ＋）⇔Ａ７（ＧＮＤ）
|
電圧
|
スライドドア全開→アウトサイドまたはインサイド
ハンドルを引く（アシスト操作）
→スライドドア閉作動→半ドア→全閉
|
０Ｖ→０Ｖ→０Ｖ→10ー14Ｖ→０Ｖ
|
|
Ｂ11（ＤＳＶ）⇔Ａ７（ＧＮＤ）
|
電圧
|
常時
|
10ー14Ｖ
|
|
Ｂ23（ＤＳ２）⇔Ａ７（ＧＮＤ）
|
電圧
|
全閉→スライドドア開作動→スライドドア全開→スライドドア閉作動→全閉
|
０Ｖ→（スライドドア作動中10ー14Ｖ⇔０Ｖを繰り返す）→10ー14Ｖ（全開）→（スライドドア作動中10ー14Ｖ⇔０Ｖを繰り返す）
→０Ｖ
|
|
Ｂ24（ＤＳ１）⇔Ａ７（ＧＮＤ）
|
電圧
|
スライドドア全開、ドアコントロールスイツチ（Ｄ席操作ＳＷ）ＯＦＦ→ＯＮまたはトランスミツタのＰＷＲ ＤＯＯＲスイッチＯＮ→スライドドア閉作動→全閉
|
０Ｖ→（スライドドア作動中10ー14Ｖ⇔０Ｖを繰り返す）
→０Ｖ
|
