修理書　―　ヒータ　＆　エアコンデイシヨナーシステム　ＥＣＵ端子配列

ヒータ　＆　エアコンデイシヨナーシステム　ＥＣＵ端子配列

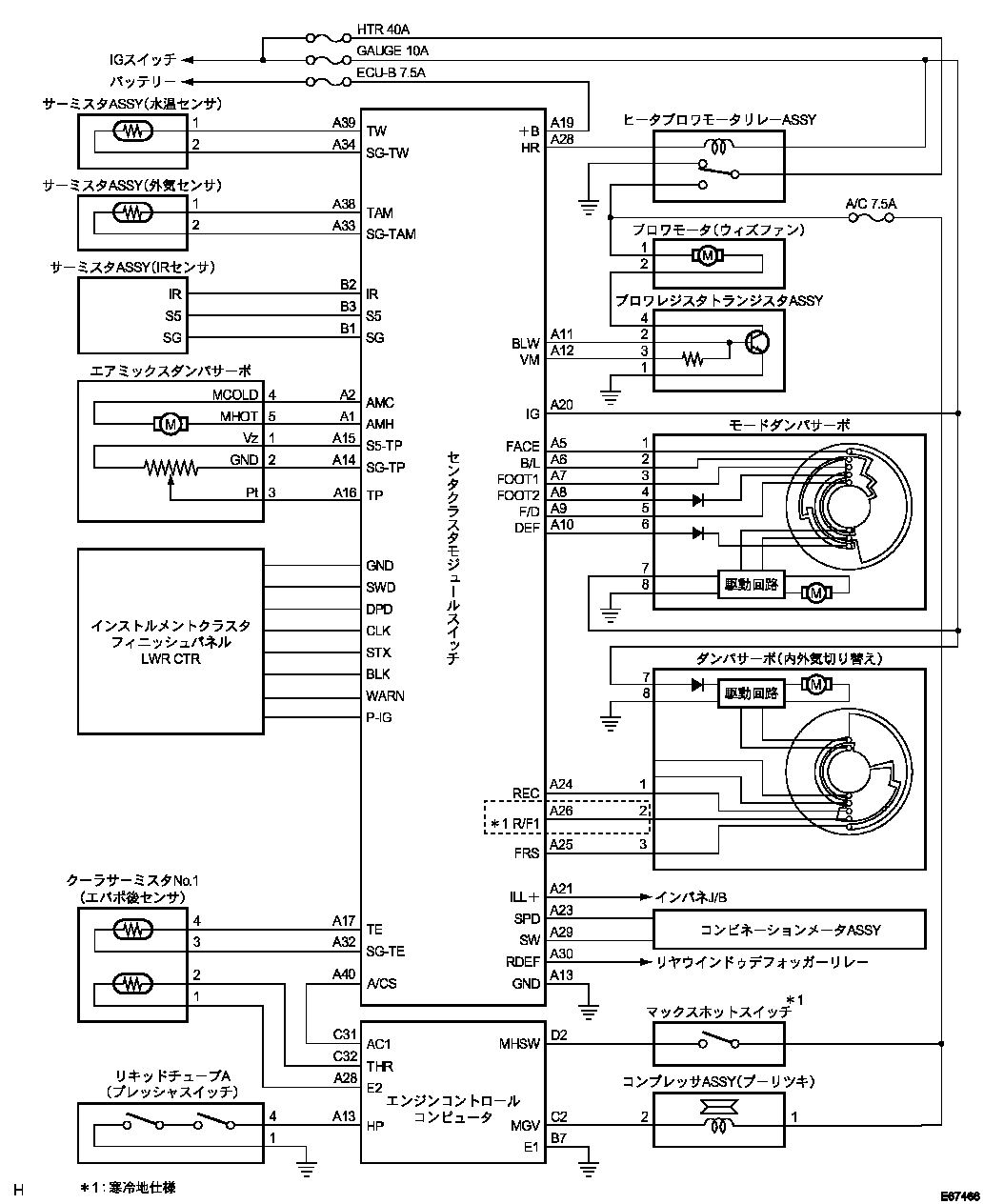

回路図

センタクラスタモジュールスイッチ

端子配列（コネクターＡ）

端子記号［端子番号］	入出力	項目	測定条件	基準
ＡＭＨ⇔ＧＮＤ［Ａ１⇔Ａ１３］	出力	電圧	ＩＧスイッチＯＮ設定温度　ＭＡＸ　ＣＯＬＤ→ＭＡＸ　ＨＯＴ	１Ｖ以下→１０－１４Ｖ（モータ回転時）
ＡＭＣ⇔ＧＮＤ［Ａ２⇔Ａ１３］	出力	電圧	ＩＧスイッチＯＮ設定温度　ＭＡＸ　ＨＯＴ→ＭＡＸ　ＣＯＬＤ	１Ｖ以下→１０－１４Ｖ（モータ回転時）
ＦＡＣＥ⇔ＧＮＤ［Ａ５⇔Ａ１３］	入出力	電圧	ＩＧスイッチＯＮ吹き出し口モードＦＡＣＥ以外→ＦＡＣＥ	１０－１４Ｖ→ １Ｖ以下（モータ回転中）
Ｂ／Ｌ⇔ＧＮＤ［Ａ６⇔Ａ１３］	入出力	電圧	ＩＧスイッチＯＮ吹き出し口モードＢ／Ｌ以外→Ｂ／Ｌ	１０－１４Ｖ→ １Ｖ以下（モータ回転中）
ＦＯＯＴ１⇔ＧＮＤ［Ａ７⇔Ａ１３］	入出力	電圧	ＩＧスイッチＯＮ、吹き出し口モードマニュアルＦＯＯＴ以外→マニュアルＦＯＯＴ	１０－１４Ｖ→ １Ｖ以下（モータ回転中）
ＦＯＯＴ２⇔ＧＮＤ［Ａ８⇔Ａ１３］	入出力	電圧	ＩＧスイッチＯＮ吹き出し口モードオートＦＯＯＴ以外→オートＦＯＯＴ	１０－１４Ｖ→ １Ｖ以下（モータ回転中）
Ｆ／Ｄ⇔ＧＮＤ［Ａ９⇔Ａ１３］	入出力	電圧	ＩＧスイッチＯＮ吹き出し口モードＦ／Ｄ以外→Ｆ／Ｄ	１０－１４Ｖ→ １Ｖ以下（モータ回転中）
ＤＥＦ⇔ＧＮＤ［Ａ１０⇔Ａ１３］	入出力	電圧	ＩＧスイッチＯＮ吹き出し口モードＤＥＦ以外→ＤＥＦ	１０－１４Ｖ→ １Ｖ以下（モータ回転中）
ＢＬＷ⇔ＧＮＤ［Ａ１１⇔Ａ１３］	出力	電圧	ＩＧスイッチＯＮ、ブロワスイッチＯＦＦ→ＡＵＴＯ	１Ｖ以下→ １０－１４Ｖ
ＶＭ⇔ＧＮＤ［Ａ１２⇔Ａ１３］	出力	電圧	ＩＧスイッチＯＮブロワスイッチＬＯ→ＨＩ	９Ｖ→１Ｖ以下
ＧＮＤ⇔ボデーアース［Ａ１３⇔ボデーアース］	－	導通	常時	導通あり
ＳＧ－ＴＰ⇔ボデーアース［Ａ１４⇔ボデーアース］	－	導通	常時	導通あり
Ｓ５－ＴＰ⇔ＧＮＤ［Ａ１５⇔Ａ１３］	出力	電圧	ＩＧスイッチＯＮ	４．５－５．５Ｖ
ＴＰ⇔ＳＧ－ＴＰ［Ａ１６⇔Ａ１４］	入力	電圧	ＩＧスイッチＯＮ設定温度　ＭＡＸ　ＨＯＴ→ＭＡＸ　ＣＯＬＤ	約１Ｖ→約４Ｖ
ＴＥ⇔ＳＧ－ＴＥ［Ａ１７⇔Ａ３２］	入力	電圧	ＩＧスイッチＯＮエバポレータ雰囲気温度０°Cまたは１５°C	０°C：２．０－２．４Ｖ１５°C：１．４－１．８Ｖ
＋Ｂ⇔ＧＮＤ［Ａ１９⇔Ａ１３］	入力	電圧	常時	１０－１４Ｖ
ＩＧ⇔ＧＮＤ［Ａ２０⇔Ａ１３］	入力	電圧	ＩＧスイッチＯＮ	１０ー１４Ｖ
ＩＬＬ＋⇔ＧＮＤ［Ａ２１⇔Ａ１３］	入力	電圧	ＩＧスイッチＯＮライトコントロールスイッチＯＦＦ→ＴＡＩＬ	１Ｖ以下 →１０－１４Ｖ
ＳＰＤ⇔ＧＮＤ［Ａ２３⇔Ａ１３］	入力	波形	約２０ｋｍ／ｈで走行時	パルス発生（波形２）
ＲＥＣ⇔ＧＮＤ［Ａ２４⇔Ａ１３］	出力	電圧	ＩＧスイッチＯＮ吸い込み口モード外気位置→内気位置	１０－１４Ｖ→ １Ｖ以下（モータ回転時）
ＦＲＳ⇔ＧＮＤ［Ａ２５⇔Ａ１３］	出力	電圧	ＩＧスイッチＯＮ、温度設定ＭＡＸ　ＨＯＴ以外吸い込み口モード内気位置→外気位置	１０－１４Ｖ→ １Ｖ以下（モータ回転時）
Ｒ／Ｆ１⇔ＧＮＤ　＊１［Ａ２６⇔Ａ１３］	出力	電圧	ＩＧスイッチＯＮ、水温３０°C以上、温度設定ＭＡＸ　ＨＯＴ、吹き出し口モードＦＯＯＴまたはＦ／Ｄ、ブロワスイッチＬＯ、吸い込み口モード内気位置→外気位置	１０－１４Ｖ→ １Ｖ以下（モータ回転時）
ＨＲ⇔ＧＮＤ［Ａ２８⇔Ａ１３］	出力	電圧	ＩＧスイッチＯＮブロワスイッチＯＦＦ→ＬＯ	１０－１４Ｖ →１Ｖ以下
ＳＷ⇔ＧＮＤ［Ａ２９⇔Ａ１３］	入力	電圧	助手席シートベルト未装着→装着（助手席シートベルトウォーニングランプ点滅→消灯）	１Ｖ以下⇔１０ー１４Ｖ →１Ｖ以下
ＲＤＥＦ⇔ＧＮＤ［Ａ３０⇔Ａ１３］	出力	電圧	ＩＧスイッチＯＮリヤデフォッガスイッチＯＦＦ→ＯＮ	１０－１４Ｖ →１Ｖ以下
ＳＧ－ＴＥ⇔ボデーアース［Ａ３２⇔ボデーアース］	－	導通	常時	導通あり
ＳＧ－ＴＡＭ⇔ボデーアース［Ａ３３⇔ボデーアース］	－	導通	常時	導通あり
ＳＧ－ＴＷ⇔ボデーアース［Ａ３４⇔ボデーアース］	－	導通	常時	導通あり
ＴＡＭ⇔ＳＧ－ＴＡＭ［Ａ３８⇔Ａ３３］	入力	電圧	ＩＧスイッチＯＮ外気温度２５°Cまたは４０°C	25°C：1.35－1.75Ｖ 40°C：0.85－1.25Ｖ
ＴＷ⇔ＳＧ－ＴＷ［Ａ３９⇔Ａ３４］	入出力	電圧	ＩＧスイッチＯＮエンジン冷却水温度４０°Cまたは７０°C	４０°C：２．０－２．４Ｖ７０°C：１．２－１．６Ｖ
Ａ／ＣＳ⇔ＧＮＤ［Ａ４０⇔Ａ１３］	出力	電圧	エンジンアイドル回転時、ブロワスイッチＬＯ、エバポ後センサ１２°C以上、Ａ／ＣスイッチＯＦＦ→ＯＮ	１Ｖ以下 →１０－１４Ｖ

□　参　考　□: ＊１･･･寒冷地仕様のみ

波形１

項目	内容
測定端子	ＢＬＷ⇔ＧＮＤ
計器セット	１Ｖ／ＤＩＶ、５０μｓ／ＤＩＶ
測定条件	ブロワスイッチＬＯ

□　参　考　□: ブロワレベルによってデューティー比が変化する。

波形２

項目	内容
測定端子	ＳＰＤ⇔ＧＮＤ
計器セット	５Ｖ／ＤＩＶ、２０ｍｓ／ＤＩＶ
測定条件	約２０ｋｍ／ｈで走行時

□　参　考　□: 車速が高くなるにつれ、波形周期は短くなる。

エンジンコントロールコンピュータ［Ａ／Ｃ制御系］

端子配列（コネクタＡ）

端子記号［端子番号］	入出力	項目	測定条件	基準
Ｅ２⇔Ｅ１［Ａ２８⇔Ｂ７］	－	導通	常時	導通あり
ＨＰ⇔Ｅ１［Ａ１３⇔Ｂ７］	入力	電圧	冷媒圧力正常時→ 冷媒圧力0.19MPa｛2.0kgf/cm²｝以下または冷媒圧力3.14MPa｛32kgf/cm²｝以上	１Ｖ以下→ １０－１４Ｖ

端子配列（コネクタＢ）

端子記号［端子番号］	入出力	項目	測定条件	基準
Ｅ１⇔ボデーアース［Ｂ７⇔ボデーアース］	－	導通	常時	導通あり

端子配列（コネクタＣ）

端子記号［端子番号］	入出力	項目	測定条件	基準
ＭＧＶ⇔Ｅ１［Ｃ２⇔Ｂ７］	出力	電圧	エンジンアイドル回転時、ブロワスイッチＬＯ、Ａ／ＣスイッチＯＮ→ＯＦＦ	１Ｖ以下→ パルス発生（波形１）→ １０－１４Ｖ
ＡＣ１⇔Ｅ１［Ｃ３１⇔Ｂ７］	入力	電圧	エンジンアイドル回転時、ブロワスイッチＬＯ、エバポレータ雰囲気温度１２°C以上、Ａ／ＣスイッチＯＦＦ→ＯＮ	１Ｖ以下→ １０－１４Ｖ
ＴＨＲ⇔Ｅ２［Ｃ３２⇔Ａ２８］	出力	電圧	ＩＧスイッチＯＮエバポレータ雰囲気温度０°Cまたは１５°C	０°C：２．０－２．４Ｖ１５°C：１．４－１．８Ｖ

端子配列（コネクタＤ）

端子記号［端子番号］	入出力	項目	測定条件	基準
ＭＨＳＷ⇔Ｅ１　＊１［Ｄ２⇔Ｂ７］	出力	電圧	ＩＧスイッチＯＮ温度設定ＭＡＸ　ＨＯＴ以外→ＭＡＸ　ＨＯＴ	１Ｖ以下→ １０－１４Ｖ

□　参　考　□: ＊１･･･寒冷地仕様のみ

波形１

項目	内容
測定端子	ＭＧＶ⇔Ｅ１
計器セット	５Ｖ／ＤＩＶ、５００μｓ／ＤＩＶ
測定条件	アイドル回転時、ブロワスイッチＬＯ、Ａ／ＣスイッチＯＮ→ＯＦＦ

□　参　考　□: Ａ／ＣスイッチＯＦＦ後、約３秒間波形が出力される。
