エアコンデイシヨナ ブロワASSY　オーバーホール（脱着・分解）

    準備品一覧

    □　参　考　□
    • インストルメントパネルロワー構成図は71-21 参照
    • エアコンデショナブロワＡＳＳＹ構成図は55-36 参照

  1. 冷媒HFC-134a(R134a)抜き取り（要領は55-24 参照）
  2. サクシヨンパイプ切り離し(ＶＳＣなし)
    1. ボルトをはずし、フック型コネクターをはずす。
    2. サクションパイプを切り離す。
    3. Ｏリングをサクションパイプから取りはずす。
      4. ■　注　意　■
      切り離したパイプにビニールテープを巻き、ゴミ・水分などの侵入を防ぐ。


  3. サクシヨンチユーブB切り離し(ＶＳＣあり)
    4. □　参　考　□
    サクションパイプと同じ要領で切り離す。

  4. リキツドチユーブA切り離し(ＶＳＣなし)
    1. リキッドチューブＡを切り離す。
    2. ＯリングをリキッドチューブＡから取りはずす。
      3. ■　注　意　■
      切り離したチューブにビニールテープを巻き、ゴミ・水分などの侵入を防ぐ。

  5. リキツドパイプ切り離し(ＶＳＣあり)
    6. □　参　考　□
    リキッドチューブＡと同じ要領で切り離す。

  6. インストルメントパネルロワ-取りはずし（要領は71-27 参照）
    7. □　参　考　□
    インストルメントパネルロワー取りはずしまでの要領を参照して下さい。

  7. カバ-取りはずし
    1. ツメのかん合２箇所をはずし、カバーを取りはずす。

  8. エンジンコントロ-ルコンピユ-タ取りはずし
    1. コネクターを切り離す。
    2. スクリュー２本を取りはずす。
    3. ツメのかん合をはずし、エンジンコントロールコンピュータを取りはずす。

  9. エアコンデイシヨナブロワASSY取りはずし
    1. スクリュー、クランプおよびコネクターをはずし、ワイヤーハーネスを切り離す。

    2. ボルト２本、ナット３個およびスクリュー２本をはずし、エアコンディショナブロワＡＳＳＹを取りはずす。

  10. エアインレツトダンパコントロ-ルケ-ブル取りはずし(寒冷地仕様車以外Ａ／Ｃマニュアル)
    1. アウタケーブルを矢印方向に引き、クランプ部からアウタケーブルを切り離す。
    2. インナーケーブルをはずし、エアインレットダンパコントロールケーブルを取りはずす。

  11. ダンパサ-ボ取りはずし
    1. スクリュー３本をはずし、ダンパサーボを取りはずす。

  12. クリ-ンエアフイルタサブASSY取りはずし
    1. ツメのかん合２箇所をはずし、クリーンエアフィルタサブＡＳＳＹを取りはずす。

  13. エアフイルタ取りはずし
    1. エアフィルタをエアフィルタケースから取りはずす。

  14. ブロワレジスタ取りはずし(Ａ／Ｃマニュアル)
    1. コネクターを切り離す。
    2. スクリュー２本をはずし、ブロワレジスタを取りはずす。

  15. ブロワレジスタトランジスタASSY取りはずし(Ａ／Ｃオート)
    1. コネクターを切り離す。
    2. スクリュー２本をはずし、ブロワレジスタトランジスタＡＳＳＹを取りはずす。

  16. ブロワモ-タカバ-取りはずし(寒冷地仕様車)
    1. 図のように、ロッドをブロワモータカバーから切り離す。

    2. スクリュー４本およびホールディングスプリングをはずし、ブロワモータカバーを取りはずす。

  17. ブロワモ-タ(ウイズフアン)取りはずし
    1. コネクターを切り離し、クーラワイヤリングＮｏ．１を取りはずす。

    2. スクリュー３本をはずし、ブロワモータ（ウィズファン）を取りはずす。

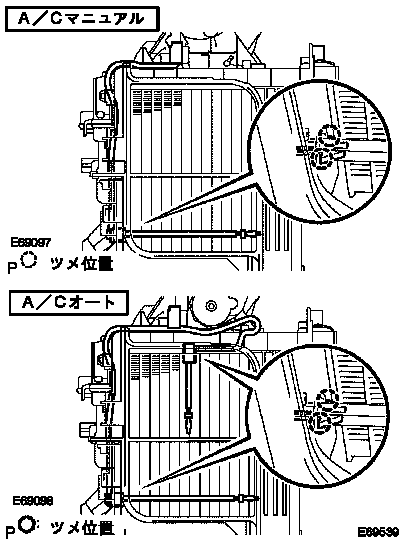

  18. ク-ラサ-ミスタNO.1取りはずし
    1. ツメのかん合をはずし、クーラサーミスタＮｏ．１をブロワケースから取りはずす。

  19. ク-ラエクスパンシヨンバルブ取りはずし
    1. 二面幅４ｍｍヘキサゴンレンチを使用して、ヘキサゴンボルト２本をはずし、クーラエクスパンションバルブを取りはずす。

  20. ク-ラエバポレ-タNO.1取りはずし(寒冷地なし)
    1. スクリュー８本をはずし、クーリングユニットケースを取りはずす。
    2. クーラエバポレータＮｏ．１をクーリングユニットケースから取り出す。

    3. Ｏリング２個をクーラエバポレータＮｏ．１から取りはずす。

  21. ク-ラエバポレ-タNO.1取りはずし(寒冷地仕様車)
    1. スクリューおよびツメのかん合２箇所をはずし、エアダクトＡＳＳＹを取りはずす。

    2. スクリュー３本をはずし、エバポレータカバーを取りはずす。

    3. クーラエバポレータＮｏ．１をクーリングユニットケースから取りはずす。
    4. Ｏリング２個をクーラエバポレータＮｏ．１から取りはずす。

  22. ク-ラエバポレ-タNO.1取り付け(寒冷地なし)
    1. 新品のＯリング２個およびクーラエクスパンションバルブの接合部にコンプレッサオイル（ＮＤ－ＯＩＬ８）を充分に塗布する。
    2. Ｏリング２個をクーラエバポレータＮｏ．１に取り付ける。
    3. クーラエバポレータＮｏ．１をクーリングユニットケースに取り付ける。

    4. スクリュー８本で、クーリングユニットケースを取り付ける。

  23. ク-ラエバポレ-タNO.1取り付け(寒冷地仕様車)
    1. 新品のＯリング２個およびクーラエクスパンションバルブの接合部にコンプレッサオイル（ＮＤ－ＯＩＬ８）を充分に塗布する。
    2. Ｏリング２個をクーラエバポレータＮｏ．１に取り付ける。
    3. クーラエバポレータＮｏ．１をクーリングユニットケースに取り付ける。

    4. スクリュー３本で、エバポレータカバーを取り付ける。

    5. スクリューおよびツメのかん合２箇所で、エアダクトＡＳＳＹを取り付ける。

  24. ク-ラエクスパンシヨンバルブ取り付け
    1. 二面幅４ｍｍヘキサゴンレンチを使用して、ボルト２本でクーラエキスパンションバルブを取り付ける。
      2. 基準値
      T＝3.5N･m｛35kgf･cm｝


  25. エアコンデイシヨナブロワASSY取り付け
    1. ボルト２本、ナット３個およびスクリュー２本でエアコンディショナブロワＡＳＳＹを取り付ける。
      2. ■　注　意　■
      ナットを図の順序で取り付ける


    2. スクリュー、クランプおよびコネクターでワイヤーハーネスを取り付ける。

  26. エアインレツトダンパコントロ-ルケ-ブル取り付け(寒冷地仕様車以外Ａ／Ｃマニュアル)
    1. ヒータコントロール＆アクセサリにエアインレットダンパコントロールケーブルを接続し、ＲＥＣＩＲＣの状態にする。
    2. インナーケーブル先端をＲＥＣＩＲＣ位置でコントロールレバーに取り付ける。
    3. アウターケーブルを矢印方向に押しぎみにしてケーブルクランプ部に取り付ける。
      4. ■　注　意　■
      内外気切り替えコントロールレバーを操作して、ＦＲＥＳＨ－ＲＥＣＩＲＣの両端で節度感があり、反発力が発生しないことを確認する。

    4. エアインレットダンパコントロールケーブルをヒータコントロール＆アクセサリから切り離す。

  27. インストルメントパネルロワ-取り付け（要領は71-27 参照）
    28. □　参　考　□
    インストルメントパネルロワー取り付けからの要領を参照して下さい。

  28. リキツドチユーブA取り付け(ＶＳＣなし)
    1. チューブの接合部に巻いたビニールテープを取りはずす。
    2. 新品のＯリングおよびリキッドチューブＡの接合部にコンプレッサーオイル（ＮＤ－ＯＩＬ８）を充分に塗布する。
    3. ＯリングをリキッドチューブＡに取り付ける。
    4. リキッドチューブＡをクーラエクスパンションバルブに取り付ける。
  29. リキツドパイプ取り付け(ＶＳＣあり)
    30. □　参　考　□
    リキッドチューブＡと同じ要領で取り付ける。

  30. サクシヨンパイプ取り付け(ＶＳＣなし)
    1. パイプの接合部に巻いたビニールテープを取りはずす。
    2. 新品のＯリングおよびサクションパイプの接合部にコンプレッサーオイル（ＮＤ－ＯＩＬ８）を充分に塗布する。
    3. Ｏリングをサクションパイプに取り付ける。
    4. フック型コネクターを締め付け位置まで回転させる。
    5. シール孔とパイプジョイントの軸芯を確実にかん合するまで押し込み、ボルトを締め付ける。
      6. 基準値
      T＝5.4N･m｛55kgf･cm｝


  31. サクシヨンチユーブB取り付け(ＶＳＣあり)
    32. □　参　考　□
    サクションパイプと同じ要領で取り付ける。

  32. 冷媒HFC-134a(R134a)充てん（要領は55-24 参照）
  33. エンジン暖機（要領は55-24 参照）
  34. 冷媒ガスもれ点検（要領は55-24 参照）
