パワーステアリングシステム　車上点検
  1. 据え切り操舵トルク
    2. ■　注　意　■
    この整備作業には、ＳＲＳエアバッグに影響する作業があります。作業前には、必ずＳＲＳエアバッグの注意事項をご確認下さい。（要領は60-1 参照）

    1. 車両を平坦な鋪装路に停止させ、直進状態にする。
    2. 電源を切り離す。（要領は60-1 参照）
    3. ホーンボタンＡＳＳＹを取りはずす。（要領は60-8 参照）
    4. 電源を接続する。
    5. トルクレンチを使用して、ステアリングホイールセットナットにゆるみがないか点検する。

      6. 基準値
      Ｔ＝50N･m｛510kgf･cm｝

    6. エンジンを始動し、アイドル回転にする。
    7. 直進状態からステアリングホイールを右に１／４回転させ、回転中のトルクを点検する。左回転も同様に点検する。

      8. 参考値
      Ｔ＝4－5N･m｛38－50kgf･cm｝（液温８０°C）

    8. フロントホイールを直進状態にする。
    9. 電源を切り離す。（要領は60-1 参照）
    10. ホーンボタンＡＳＳＹを取り付ける。（要領は60-8 参照）
    11. 電源を接続する。
    12. ダイアグノーシスコードを消去する。（要領は05-401 参照）
    13. エアバッグウォーニングランプを点検する。（要領は05-401 参照）
  2. パワーステアリングシステム油圧点検
    1. フロントタイヤＲＨ取りはずし
    2. エンジンアンダカバーＲＨ取りはずし
    3. オキシジェンセンサ切り離し（４ＷＤ車）（要領は15-4 参照）
    4. エキゾーストマニホルドヒートインシュレータNo.１取りはずし（４ＷＤ車）（要領は15-4 参照）
    5. エキゾーストパイプＡＳＳＹ　ＦＲ取りはずし（４ＷＤ車）（要領は15-4 参照）
    6. ベーンポンプステーリア取りはずし（要領は51-12 参照）
    7. プレッシャフィードチューブＡＳＳＹ切り離し（要領は51-12 参照）
    8. プレッシャーゲージ取り付け
      9. ■　注　意　■
      プレッシャーゲージのバルブは全開の状態で取り付ける。

      1. アタッチメントを介して、プレッシャーゲージのＩＮ側をベーンポンプのプレッシャポートユニオンに取り付ける。
        2. □　参　考　□
        アタッチメントはＰＳＧ－ＦＪＬ（バンザイ扱い）またはＰＳＧ－Ａ２０（イヤサカ扱い）を使用する。

      2. アタッチメントを介して、プレッシャーゲージのＯＵＴ側をプレッシャフィードチューブに取り付ける。
        3. □　参　考　□
        アタッチメントはＰＳＧ－ＦＪＳ（バンザイ扱い）またはＰＳＧ－Ａ１０（イヤサカ扱い）を使用する。


    9. エキゾーストパイプＡＳＳＹ　ＦＲ取り付け（４ＷＤ車）（要領は15-4 参照）
    10. オキシジェンセンサ接続（４ＷＤ車）（要領は15-4 参照）
    11. ベーンポンプＶベルト（パワステベルト）調整（要領は14-5 参照）
    12. Ｖベルト張力・たわみ量点検（要領は14-5 参照）
    13. エア抜き
    14. 油圧点検用の油温の設定
      1. エンジンを始動する。
      2. エンジン回転数が１０００ｒ／ｍｉｎ以下で、ステアリングホイールのロック　ツゥ　ロックを繰り返し、フルードの温度を上げる。

        3. 基準値
        75－80°C

    15. ベーンポンプ発生油圧点検
      1. アイドル回転時にプレッシャーゲージのバルブを全閉にして、油圧を測定する。

        2. 基準値
        5.9－6.4MPa｛60－65kgf/cm2｝

        ■　注　意　■
        • １０秒以上プレッシャーゲージのバルブを閉じない。
        • 油温を８５℃以上にしない。


    16. 無負荷時油圧差点検
      1. プレッシャーゲージのバルブを全開にする。
      2. エンジン回転数が１０００ｒ／ｍｉｎと３０００ｒ／ｍｉｎで油圧を測定し、油圧差を点検する。基準値外の場合は、ベーンポンプのフローコントロールバルブを交換する。

        3. 基準値
        0.49MPa｛5kgf/cm2｝以内

        ■　注　意　■
        ステアリングホイールは操作しない。


    17. ステアリングギヤハウジング発生油圧点検
      1. プレッシャーゲージのバルブを全開にする。
      2. アイドル回転時にステアリングホイールを左および右にいっぱいに切り、油圧を測定する。

        3. 基準値
        5.9－6.4MPa｛60－65kgf/cm2｝

        ■　注　意　■
        ステアリングホイールをいっぱいに切った状態で、１０秒以上保持しない。


    18. プレッシャーゲージおよびアタッチメント取りはずし
    19. プレッシャフィードチューブＡＳＳＹ接続（要領は51-12 参照）
    20. エキゾーストパイプＡＳＳＹ　ＦＲ取りはずし（４ＷＤ車）（要領は15-4 参照）
    21. オキシジェンセンサ切り離し（４ＷＤ車）（要領は15-4 参照）
    22. ベーンポンプステーリア取り付け（要領は51-12 参照）
    23. エキゾーストパイプＡＳＳＹ　ＦＲ取り付け（４ＷＤ車）（要領は15-4 参照）
    24. エキゾーストマニホルドヒートインシュレータＮｏ．１取り付け（４ＷＤ車）（要領は15-4 参照）
    25. オキシジェンセンサ接続（４ＷＤ車）（要領は15-4 参照）
    26. ベーンポンプＶベルト（パワステベルト）調整（要領は14-5 参照）
    27. Ｖベルト張力・たわみ量点検（要領は14-5 参照）
    28. エア抜き
    29. 排気漏れ点検（４ＷＤ車）（要領は15-4 参照）
    30. エンジンアンダカバーＲＨ取り付け
    31. フロントタイヤＲＨ取り付け

      32. 基準値
      Ｔ＝103N･m｛1050kgf･cm｝

  3. ステアリングホイール遊び点検
    1. エンジンを始動し、車両を直進状態にする。
    2. ステアリングホイールを指で軽く動かして、遊びを点検する。

      3. 限　度
      30mm以内

  4. オイルリザーバフルードレベル点検
    1. 車両を水平にする。
    2. エンジン回転数が１０００ｒ／ｍｉｎ以下で、ステアリングホイールのロック　ツゥ　ロックを繰り返し、フルードの油温を上げる。

      3. 基準値
      40－80°C

    3. リザーバキャップをオイルリザーバから取りはずす。
      4. □　参　考　□
      リザーバカバーを先に取りはずす。

    4. オイルリザーバの口から、フルードの泡立ちおよび白濁がないことを確認する。
    5. エンジン回転時と停止時の、フルードレベルの差を測定する。基準値外の場合は、エア抜きを行う。エア抜きで効果がでない場合は、油圧系統のフルード漏れを点検する。

      6. 基準値
      5mm以内

    6. フルードレベルが基準内にあることを点検する。基準より少ない場合は、基準範囲内の上限になるように、パワーステアリングフルードを補充する。

      7. 基準
      図中ＡのＨＯＴレベルの範囲内（油温４０－８０°C時）

      □　参　考　□
      油温が低い（０－２０℃）場合は、図中ＢのＣＯＬＤレベルの範囲内にあることを点検する。


    7. リザーバキャップおよびリザーバカバーを取り付ける。
      8. ■　注　意　■
      リザーバカバーが浮いていないか確認する。


  5. エア抜き
    1. 車両をリフトアップする。
    2. エンジン停止状態で、ステアリングホイールのロック　ツゥ　ロックをゆっくり数回行う。
      3. ■　注　意　■
      オイルリザーバのフルードがなくならないように補充しながら行う。

    3. 車両をリフトダウンする。
    4. アクセルペダルを踏まずにエンジンを始動して数分放置する。
    5. エンジン回転数１０００ｒ／ｍｉｎ以下で、ステアリングホイールのロック　ツゥ　ロックを数回繰り返す。
    6. エンジン回転数１０００ｒ／ｍｉｎ以下で、ステアリングホイールの据切り保持（ステアリングホイールをいっぱいに切った状態で５－６秒保持）を、２－３秒間隔で数回繰り返す。
      7. ■　注　意　■
      ステアリングホイールをいっぱいに切った状態で、１０秒以上保持しない。

    7. オイルリザーバの泡立ちおよび白濁が消えるまでエンジンを停止して放置した後、再びエンジンを始動しアイドリング回転でのロック　ツゥ　ロックや据切り保持を行っても泡立ちおよび白濁がないことを確認する。
      8. ■　注　意　■
      エア抜きで効果がでない場合は、油圧系統のフルード漏れを点検する。

    8. オイルリザーバフルードレベル点検を行う。

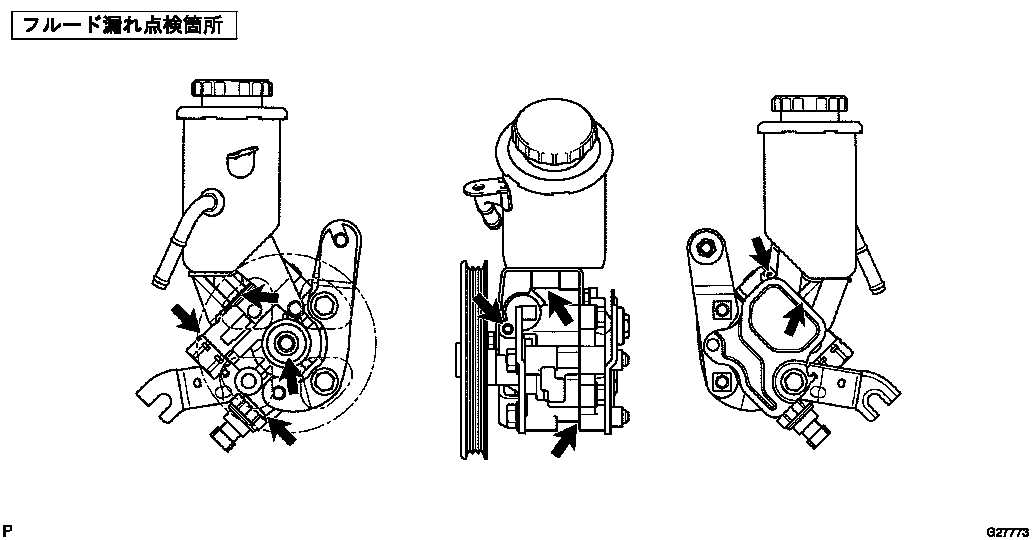

  6. フルード漏れ点検
    1. 図の場所からフルードが漏れていないか点検する。
      2. ■　注　意　■
      • ベーンポンプＡＳＳＹからフルードが漏れている場合は、ベーンポンプＡＳＳＹ内部点検を行い、Ｏリングおよびオイルシールを交換するか新品のベーンポンプＡＳＳＹに交換するかを判断する。
      • プレッシャーフィードチューブまたはリターンチューブの接続部からフルードが漏れている場合は、チューブまたはクリップを新品に交換する。
