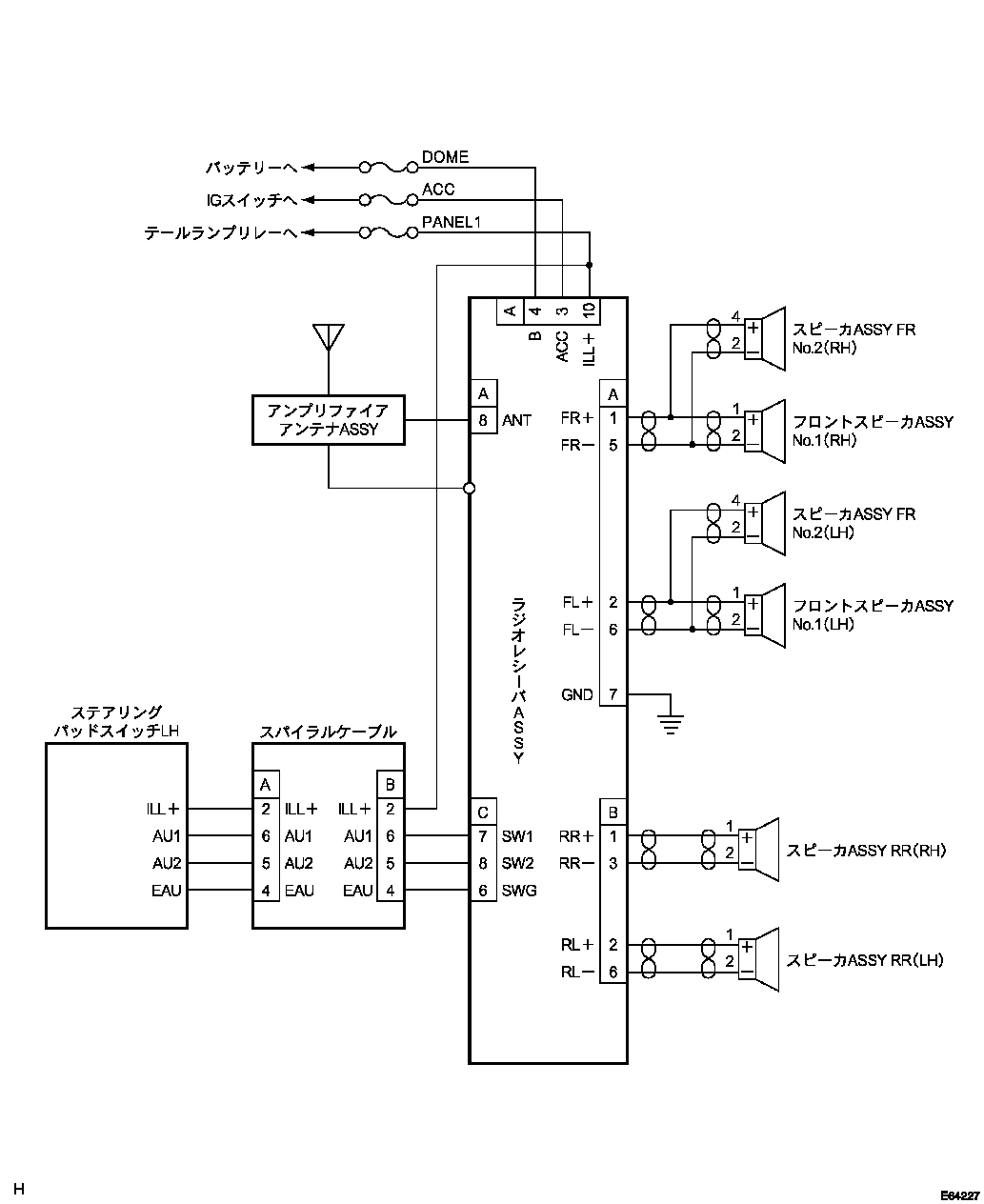

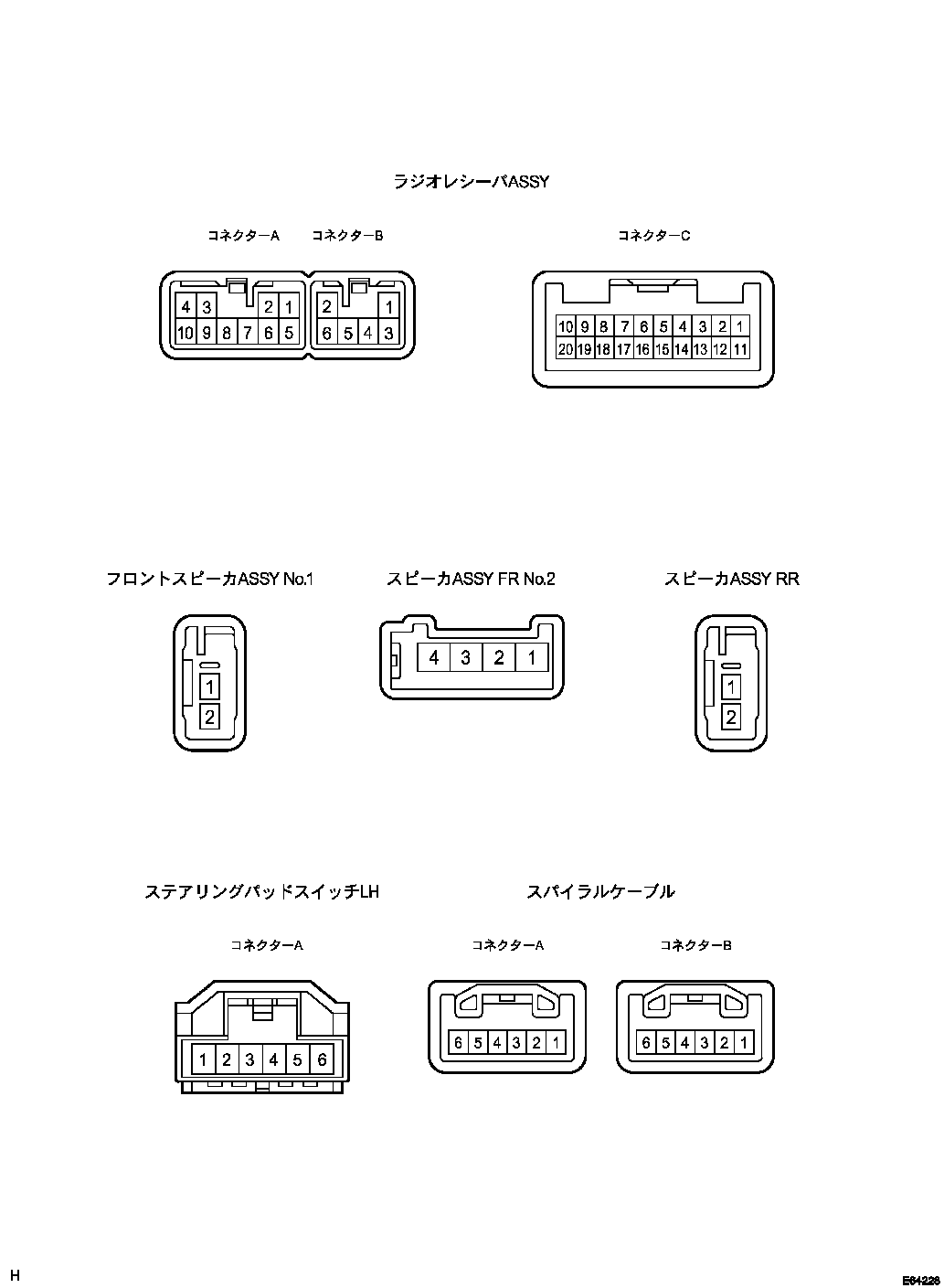

コネクターＡ
|
端子番号
|
端子記号
|
入出力
|
テスター接続プラス⇔マイナス
|
項目
|
測定条件
|
基準
|
基準外の場合の不具合症状
Ｏ：断線時
Ｓ：ボデーと短絡時
|
|---|---|---|---|---|---|---|---|
|
１
|
ＦＲ＋
|
出力
|
Ａ１⇔Ａ７
|
波形
|
音声出力中
|
音声に同期した波形が出力される
|
フロントスピーカＡＳＳＹ Ｎｏ．１（ＲＨ）およびスピーカＡＳＳＹ ＦＲＮＯ．２（ＲＨ）から音声出ず
|
|
２
|
ＦＬ＋
|
出力
|
Ａ２⇔Ａ７
|
波形
|
音声出力中
|
音声に同期した波形が出力される
|
フロントスピーカＡＳＳＹ Ｎｏ．１（ＬＨ）およびスピーカＡＳＳＹ ＦＲＮＯ．２（ＬＨ）から音声出ず
|
|
３
|
ＡＣＣ
|
入力
|
Ａ３⇔Ａ７
|
電圧
|
ＩＧスイッチＡＣＣ
|
１０－１４V
|
Ｏ：システム作動せず
Ｓ：ヒューズ切れ
|
|
４
|
Ｂ
|
入力
|
Ａ４⇔Ａ７
|
電圧
|
常時
|
１０－１４V
|
Ｏ：システム作動せず
Ｓ：ヒューズ切れ
|
|
５
|
ＦＲ－
|
出力
|
Ａ５⇔Ａ７
|
波形
|
音声出力中
|
音声に同期した波形が出力される
|
フロントスピーカＡＳＳＹ Ｎｏ．１（ＲＨ）およびスピーカＡＳＳＹ ＦＲＮＯ．２（ＲＨ）から音声出ず
|
|
６
|
ＦＬ－
|
出力
|
Ａ６⇔Ａ７
|
波形
|
音声出力中
|
音声に同期した波形が出力される
|
フロントスピーカＡＳＳＹ Ｎｏ．１（ＬＨ）およびスピーカＡＳＳＹ ＦＲＮＯ．２（ＬＨ）から音声出ず
|
|
７
|
ＧＮＤ
|
－
|
Ａ７⇔ボデーアース
|
導通
|
常時
|
導通あり
|
Ｏ：ノイズ微増
|
|
８
|
ＡＮＴ
|
出力
|
Ａ８⇔Ａ７
|
電圧
|
ラジオ（ＡＭ／ＦＭ）受信中
|
１０－１４V
|
ＡＭ／ＦＭ受信感度不良
|
|
１０
|
ＩＬＬ＋
|
入力
|
Ａ１０⇔Ａ７
|
電圧
|
ヘッドランプディマスイッチＯＮ
|
１０－１４V
|
Ｏ：夜間照明点灯せず
Ｓ：ヒューズ切れ
|
コネクターＢ
|
端子番号
|
端子記号
|
入出力
|
テスター接続プラス⇔マイナス
|
項目
|
測定条件
|
基準
|
基準外の場合の不具合症状
Ｏ：断線時
Ｓ：ボデーと短絡時
|
|---|---|---|---|---|---|---|---|
|
１
|
ＲＲ＋
|
出力
|
Ｂ１⇔Ａ７
|
波形
|
音声出力中
|
音声に同期した波形が出力される
|
スピーカＡＳＳＹ ＲＲ（ＲＨ）から音声出ず
|
|
２
|
ＲＬ＋
|
出力
|
Ｂ２⇔Ａ７
|
波形
|
音声出力中
|
音声に同期した波形が出力される
|
スピーカＡＳＳＹ ＲＲ（ＬＨ）から音声出ず
|
|
３
|
ＲＲー
|
出力
|
Ｂ３⇔Ａ７
|
波形
|
音声出力中
|
音声に同期した波形が出力される
|
スピーカＡＳＳＹ ＲＲ（ＲＨ）から音声出ず
|
|
６
|
ＲＬー
|
出力
|
Ｂ６⇔Ａ７
|
波形
|
音声出力中
|
音声に同期した波形が出力される
|
スピーカＡＳＳＹ ＲＲ（ＬＨ）から音声出ず
|
コネクターＣ
|
端子番号
|
端子記号
|
入出力
|
テスター接続プラス⇔マイナス
|
項目
|
測定条件
|
基準
|
基準外の場合の不具合症状
Ｏ：断線時
Ｓ：ボデーと短絡時
|
|---|---|---|---|---|---|---|---|
|
６
|
ＳＷＧ
|
ー
|
Ｃ６⇔Ａ７
|
導通
|
常時
|
導通あり
|
ステアリングパッドスイッチ操作できずステアリングパッドスイッチ夜間照明点灯せず
|
|
７
|
ＳＷ1
|
入力
|
Ｃ７⇔Ｃ６
|
電圧
|
ステアリングパッドスイッチ押下せず→ＶＯＬ－スイッチ押下→ＶＯＬ＋スイッチ押下→ＳＥＥＫ－スイッチ押下→ＳＥＥＫ＋スイッチ押下
|
４Ｖ以上→約３．４Ｖ→約２．０Ｖ→約０．９Ｖ→０．５Ｖ以下
|
ステアリングパッドスイッチでＳＥＥＫ操作および、ボリューム調整できず
|
|
８
|
ＳＷ２
|
入力
|
Ｃ８⇔Ｃ６
|
電圧
|
ステアリングパッドスイッチ押下せず→ＭＯＤＥスイッチ押下
|
４Ｖ以上→０．５Ｖ以下
|
ステアリングパッドスイッチでＭＯＤＥ操作できず
|
