DTC　P0130/21　Ｏ２センサ系統Ｂ１Ｓ１

準備品一覧

回路解説

排気ガス中のＣＯ、ＨＣ、ＮＯｘを効率良く浄化できるよう三元触媒が使用されている。この三元触媒は理論空燃比付近で最も効率的に機能する。このため理論空燃比付近でエンジンを正確に制御しなければＣＯ、ＨＣ、ＮＯｘを効率良く浄化することができない。オキシジエンセンサはこの制御を目的として取り付けられている。オキシジエンセンサは理論空燃比付近で正常な燃焼が行なわれたときに排出される排気ガス内の酸素濃度を検出すると、その出力電圧が突然変化するという特徴を利用し、空燃比制御を正確に行えるようエンジンコントロールコンピュータに信号を送っている。空燃比が薄くなると、排気ガス中の酸素濃度が増えて、オキシジエンセンサはエンジンコントロールコンピュータに空燃比が薄い状態であるという情報を送る。（小電力起動：＜０．４５Ｖ）空燃比が濃くなると、排気ガス中の酸素濃度が少なくなり、オキシジエンセンサはエンジンコントロールコンピュータに空燃比が濃い状態であると情報を送る。（大電力起動：＞０．４５Ｖ）エンジンコントロールコンピュータは、オキシジエンセンサの起電力信号により空燃比が濃いか薄いかを判断し、それにより噴射量を制御する。ヒータ付きオキシジエンセンサは、ジリコニウムエレメントを温めるヒータを持っており、これはエンジンコントロールコンピュータにより制御され、排気ガスの温度が低い時（吸入空気量が少ない時等）にオキシジエンセンサが冷えることにより正確作動できなくなるのを防ぐ目的でヒータへ電流を流す。

ＤＴＣ　Ｎｏ．
ＤＴＣ検出条件
１．診断条件　２．異常状態　３．異常期間　４．その他
点検部位
Ｐ０１３０／２１
1.エンジン暖機後、エンジン回転数２５００ｒ／ｍｉｎ未満
2.オキシジエンセンサ回路の短絡
3.６０秒以上
4.２トリップ
  • ワイヤハーネスまたはコネクタ
  • オキシジエンセンサ
  • エンジンコントロールコンピュータ
□　参　考　□

オキシジエンセンサ出力電圧点検手順

  1. Ｓ２０００を画面表示に従って、ノーマルモードからチェックモードへ切り替える。（要領は05-4 参照）［★１］
  2. エンジンを始動させて、１００秒以上アイドリングさせる。［★２］
  3. 車両を時速４０ｋｍ以上で２０秒以上運転する。［★３］
  • エンジンを２０秒以上アイドリングする。［★４］
    •
  • ［★３］～［★４］を３回繰り返す。
  • エンジンを３０秒間アイドリングする。［★５］
  • Ｏ２センサ電圧Ｂ１Ｓ１の出力電圧を点検する。
    • ■　注　意　■
    このテストを確実に行わないと、正確な不具合検出が不可能になります。

    □　参　考　□
    不具合があるなら、手順［★５］を行っている際にチェックエンジンウォーニングランプが点灯する。

    回路図

    診断手順

    □　参　考　□
    • もし車両が燃料切れによるエンジン停止（ガス欠状態）になった場合、エンジンコントロールコンピュータは空燃比がリーン（混合気が薄い）と判断し、ＤＴＣ　Ｐ０１７１／２５が記録されると同時にチェックエンジンウォーニングランプを点灯させる。
    • Ｓ２０００を使用して、フリーズフレームデータを読み取る。フリーズフレームデータには、不具合発生時のエンジン稼動状態の一部を記録してあり、それらの情報がトラブルシュートを行う際に役立つ。

    手順1
    Ｓ２０００データ読み取り（Ｏ２センサ電圧Ｂ１Ｓ１）

    SST
    09991-60101
    09991-60300
    1. 約９０秒間２５００ｒ／ｍｉｎで、オキシジエンセンサを暖機する。

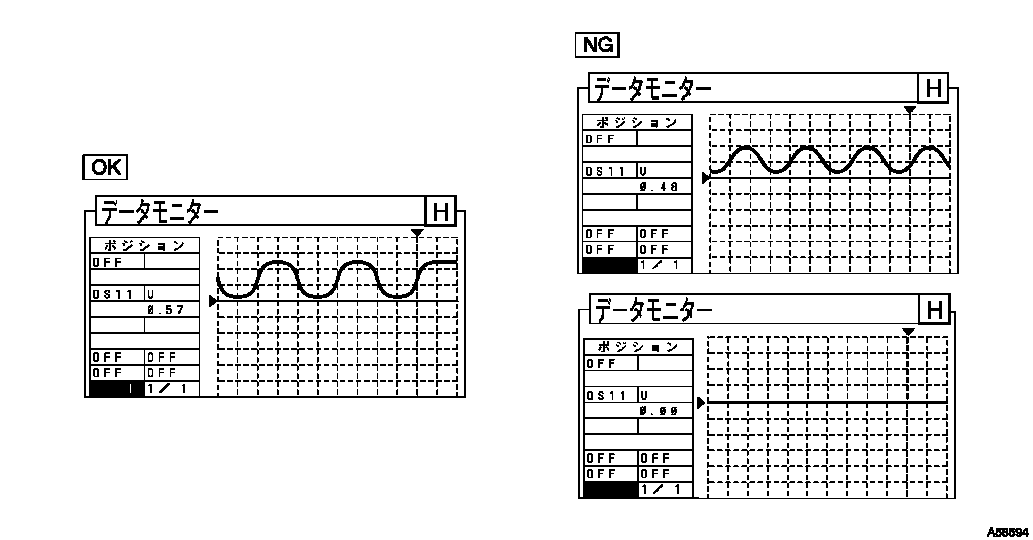

    2. Ｓ２０００を使用して、アイドル回転時のＯ２センサ電圧Ｂ１Ｓ１を読み取る。


      3. 測定結果
      0.4V以下と0.55V以上の電圧が繰返し出力される
        OK
        NG
        次の手順へ

    手順2
    ワイヤハーネスまたはコネクタ点検（エンジンコントロールコンピユーターオキシジエンセンサ）

    SST
    09082-00030
    09083-00150
    1. エンジンコントロールコンピュータのコネクタＢおよびオキシジエンセンサのコネクタを切り離す。

    2. トヨタエレクトリカルテスターを使用して、エンジンコントロールコンピュータ⇔オキシジエンセンサ間の導通および短絡を点検する。（端子配列は05-16 参照）


      3. 基準
      測定端子（端子名）
      エンジンコントロールコンピュータ⇔オキシジエンセンサ
      基準
      B23（OXL1）⇔3（OX1A）
      導通があり他の端子間およびボデーアース間と短絡がないこと
        NG
        ワイヤハーネスまたはコネクタ修理または交換
        OK
        オキシジエンセンサ修理

    手順3
    作動確認運転実施

    SST
    09991-60101
    09991-60300
    1. ＤＬＣ３にＳ２０００を接続する。

    2. イグニッションスイッチをＯＮにして、Ｓ２０００の画面表示に従ってダイアグコードを消去する。

    3. システム確認のため、走行テストによるオキシジエンセンサの暖機を実施する。

      4. □　参　考　□
      実施要領については、オキシジエンセンサ出力電圧点検順序参照。

        GO
        次の手順へ

    手順4
    ダイアグコード読み取りデータ読み取り

    SST
    09991-60101
    09991-60300
    1. ＤＬＣ３にＳ２０００を接続する。

    2. イグニッションスイッチをＯＮにして、Ｓ２０００の画面表示に従ってダイアグコードを読み取る。

      1. ＤＴＣ　Ｐ０１３０／２１が出力されているか確認する。


        2. 検出結果
        A
        B
        P0130/21を表示
        正常コードを表示
        B
        常時発生しない問題の点検（要領は05-4 参照）
        A
        エンジンコントロ-ルコンピユ-タ点検および交換
