リヤブレ-キ フレキシブルホ-ス LH　取替

    準備品一覧

  1. ブレーキ配管作業上の注意事項（要領は32-46 参照）
  2. ブレーキフルード抜き取り
  3. リヤタイヤ取りはずし(駆動方式ＦＦ)
  4. リヤブレ-キフレキシブルホ-スLH取りはずし

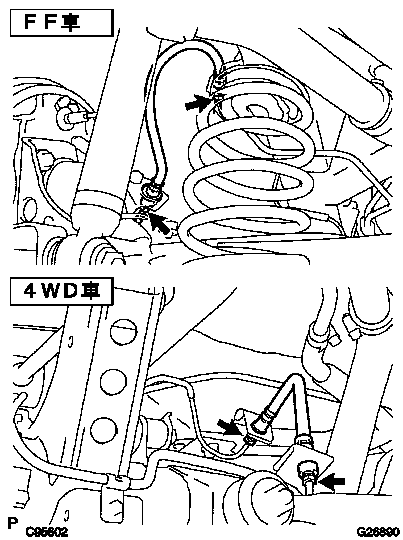

    1. ユニオンナットレンチ１０を使用して、ブレーキチューブ２本を切り離す。
      2. ■　注　意　■
      • ブレーキチューブを曲げたり、傷つけたりしない。
      • ブレーキチューブにゴミやホコリなどの異物を入れない。
      • フレキシブルホースブラケットを変形させない。

    2. クリップ２個をはずし、リヤブレーキフレキシブルホースＬＨを取りはずす。

  5. リヤブレ-キフレキシブルホ-スLH取り付け
    1. ブレーキチューブのユニオン２個をリヤフレキシブルホースＬＨに仮締めする。
    2. 新品のクリップ２個で、リヤブレーキフレキシブルホースＬＨをフレキシブルホースブラケットに取り付ける。
    3. ユニオンナットレンチ１０を使用して、ブレーキチューブのユニオン２個を本締めする。
      4. 基準値
      Ｔ＝15N･m｛155kgf･cm｝（規定締め付けトルク）
      Ｔ'＝14N･m｛143kgf･cm｝（ユニオンナットレンチおよびトルクレンチ２３０Ｆ使用時の読み）

      ■　注　意　■
      • ブレーキチューブを曲げたり、傷つけたりしない。
      • ブレーキチューブにゴミやホコリなどの異物を入れない。
      • フレキシブルホースブラケットを変形させない。


  6. ブレーキシステムエア抜き(ＶＳＣなし)（要領は32-3 参照）
  7. ブレーキシステムエア抜き(ＶＳＣあり)（要領は32-3 参照）
    8. SST
    09991-60101
    09991-60300

  8. ブレーキフルード漏れ点検
  9. リヤタイヤ取り付け(駆動方式ＦＦ)
    10. 基準値
    Ｔ＝103N･m｛1050kgf･cm｝
