準備品一覧

1. パーキングブレーキを解除し、リヤブレーキドラムを取りはずす。

□　参　考　□

リヤブレーキドラムが容易にはずせない場合は、リヤブレーキホールプラグをはずし、バッキングプレートのサービスホールからマイナスドライバーを使用してリヤブレーキオートマチックアジャストレバーＬＨを押し、もう１本のマイナスドライバーを使用して、アジャスターを回して収縮させる。

1. ＳＳＴを使用して、テンションスプリングをブレーキシューＡＳＳＹから切り離し、パーキングブレーキシューストラットセットＬＨを取りはずす。

SST

09703-30010




■　注　意　■

ホイールシリンダブーツを傷つけない。




2. ＳＳＴを使用して、リヤブレーキシューホールドダウンスプリングカップ、リヤブレーキシューホールドダウンスプリングおよびリヤブレーキシューホールドダウンスプリングピンを取りはずす。

SST

09718-00010





3. リヤブレーキシューリターンスプリングを切り離し、ブレーキシュー（フロント）を取りはずす。

1. リヤブレーキオートマチックアジャストレバートーションスプリングをはずし、リヤブレーキオートマチックアジャストレバーＬＨを取りはずす。

1. リヤブレーキシューリターンスプリングをブレーキシュー（リヤ）から取りはずす。
2. ＳＳＴを使用して、リヤブレーキシューホールドダウンスプリングカップ、リヤブレーキシューホールドダウンスプリングおよびリヤブレーキシューホールドダウンスプリングピンを取りはずす。

SST

09718-00010



3. ニードルノーズプライヤを使用して、パーキングブレーキケーブルＮｏ．３を切り離し、ブレーキシュー（リヤ）を取りはずす。

1. マイナスドライバーを使用して、Ｃワッシャーをはずし、パーキングブレーキシューレバーＬＨを取りはずす。

1. ブレーキドラムの内面にチョークを塗布し、ブレーキシューとこすり合わせる。

基準

著しい当たり不良がない

2. 当たり不良の場合は、ブレーキシューライニングを研磨する。

■　注　意　■

点検終了後、チョークを拭き取る。

1. ユニオンナットレンチ１０を使用して、リヤブレーキチューブＮｏ．４を切り離す。
2. ボルトをはずし、リヤホイールシリンダＡＳＳＹ　ＬＨ　ＦＲ（ＵＰＲ）を取りはずす。

1. ホイールシリンダブーツ２個をホイールシリンダピストンから取りはずす。
2. ホイールシリンダピストン２個を取りはずす。
3. ホイールシリンダカップをそれぞれのホイールシリンダピストンから取りはずす。
4. リヤホイールシリンダコンプレッションスプリングを取りはずす。

1. ホイールシリンダボデー内面に損傷がないことを点検する。

□　参　考　□

ホイールシリンダボデー内面に損傷がある場合は、新品のリヤホイールシリンダＡＳＳＹ　ＬＨ　ＦＲ（ＵＰＲ）に交換する。

1. 新品のホイールシリンダカップ２個にラバーグリースを塗布し、ホイールシリンダピストン２個にそれぞれ取り付ける。
2. ホイルシリンダピストン２個にラバーグリースを塗布する。
3. リヤホイールシリンダコンプレッッションスプリングおよびホイールシリンダピストン２個をホイールシリンダボデーに取り付ける。
4. 新品のホイールシリンダブーツ２個をホイールシリンダボデーに取り付ける。

1. ボルトで、リヤホイールシリンダＡＳＳＹ　ＬＨ　ＦＲ（ＵＰＲ）を取り付ける。

基準値

Ｔ＝9.8N･m｛100kgf･cm｝

2. ユニオンナットレンチ１０を使用して、リヤブレーキチューブＮｏ．４をホイールシリンダボデーに接続する。

基準値

Ｔ＝15N･m｛155kgf･cm｝（規定締め付けトルク）

Ｔ'＝14N･m｛143kgf･cm｝（ユニオンナットレンチおよびトルクレンチ２３０Ｆ使用時の読み）

1. バッキングプレートとリヤブレーキシューＡＳＳＹとの接触部に、ノンメルトルブを塗布する。

1. 新品のＣワッシャーでパーキングブレーキシューレバーＬＨをブレーキシュー（リヤ）に取り付ける。

1. ニードルノーズプライヤを使用して、パーキングブレーキシューレバーＬＨをパーキングブレーキケーブルＮｏ．３に取り付ける。
2. ＳＳＴを使用して、ブレーキシュー（リヤ）をリヤブレーキシューホールドダウンスプリングカップ、リヤブレーキシューホールドダウンスプリングおよびリヤブレーキシューホールドダウンスプリングピンで取り付ける。

SST

09718-00010





3. リヤブレーキシューリターンスプリングをブレーキシュー（リヤ）に取り付ける。

1. リヤブレーキオートマチックアジャストレバーＬＨおよびリヤブレーキオートマチックアジャストレバートーションスプリングをブレーキシュー（フロント）に取り付ける。

1. パーキングブレーキシューストラットセットＬＨをブレーキシュー（フロント）に取り付ける。
2. ブレーキシュー（フロント）をリヤブレーキシューリターンスプリングに接続する。
3. ＳＳＴを使用し、リヤブレーキシューホールドダウンスプリングカップ、リヤブレーキシューホールドダウンスプリングおよびリヤブレーキシューホールドダウンスプリングピンで、ブレーキシュー（フロント）を取り付ける。

SST

09718-00010





4. ＳＳＴを使用し、テンションスプリングをブレーキシュー（リヤ）に取り付ける。

SST

09703-30010

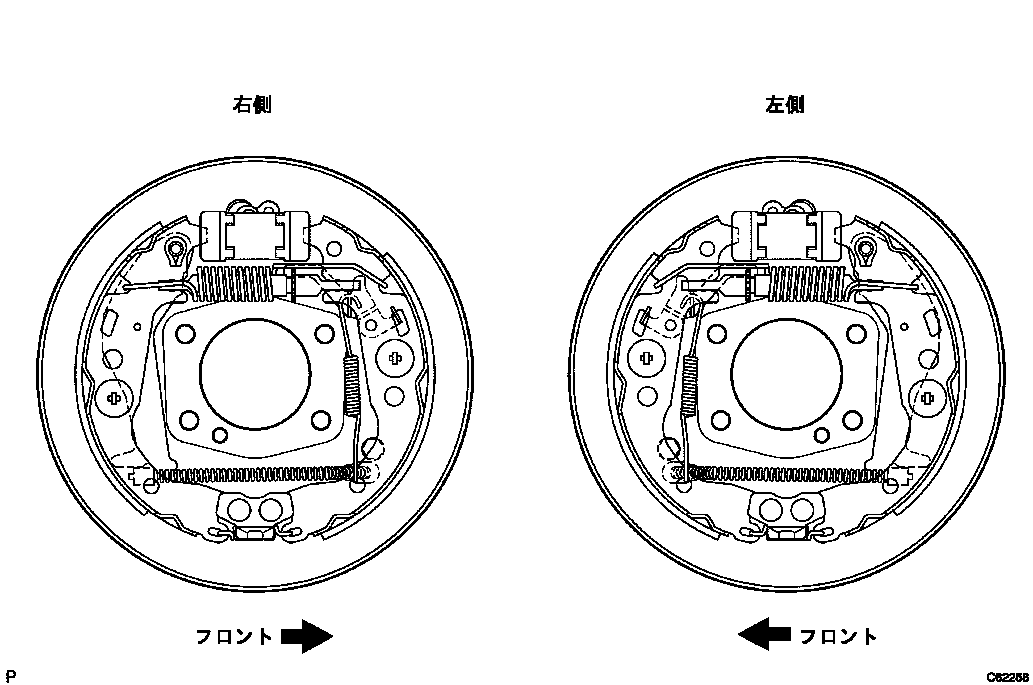

1. 各部品が正常に取り付けられていることを点検する。

■　注　意　■

• ホイールシリンダブーツに傷がなく、グリース等の油脂類が付着していないことを確認する。
• ブレ－キシューＡＳＳＹのライニング表面に油分および水分等が付着してないことを確認する。

1. バッキングプレートのサービスホールからマイナスドライバーでアジャスターを回して拡張させ、ブレーキシューＡＳＳＹをリヤブレーキドラムに接触させる。


2. マイナスドライバーでリヤブレーキオートマチックアジャストレバーＬＨを押しながらもう１本のマイナスドライバーでアジャスターを回して収縮させる。


3. ブレーキシューＡＳＳＹがリヤブレーキドラムに接触しなくなった状態から更にアジャスターを１／２回転させて収縮させる。
