ブレ-キ ブ-スタASSY　車上点検
  1. ブレーキブースタ簡易点検
    1. ブレーキブースタ気密機能点検
      1. エンジンを始動させ、１－２分間アイドリングして停止する。
      2. 通常ブレーキを使用する程度の踏力でブレーキペダルを数回踏み、ブレーキペダル高さの変化を点検する。

        3. 基準
        １回目に踏んだときより２回、３回踏んだときのブレーキペダルの高さが高くなる（１回目と２回目、２回目と３回目の間隔は５秒以上）

    2. ブレーキブースタ作動点検
      1. エンジンを停止したまま同じ程度の踏力で数回ブレーキペダルを踏み、ブレーキペダルの高さが変化しないことを点検する。
      2. ブレーキペダルを踏んだままエンジンを始動してブレーキペダルの高さの変化を点検する。

        3. 基準
        ペダルを踏んだ状態でエンジン始動するとペダルが少し奥へ入る

    3. ブレーキブースタ負荷気密機能点検
      1. エンジン回転中ブレーキペダルを踏み、その状態でエンジンを停止し３０秒間保持してブレーキペダルの高さの変化を点検する。

        2. 基準
        ペダルの高さに変化がない

  2. ポータブルブレーキブースターテスター使用点検
    1. クリップをずらし、バキュームホースをバキュームチェックバルブから切り離す。
    2. バキュームチェックバルブをブレーキブースタＡＳＳＹから取りはずし、アダプターを取り付ける。

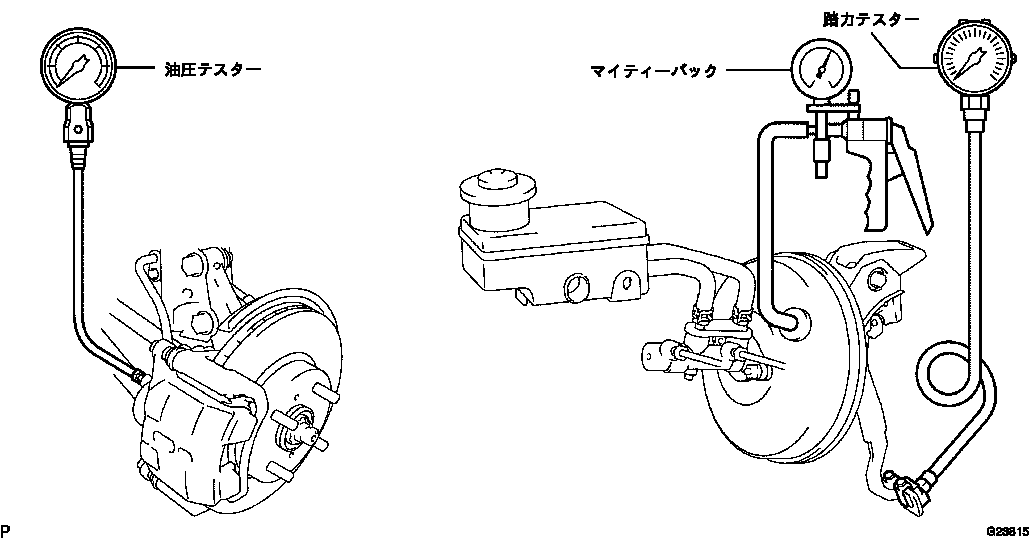

    3. ポータブルブレーキブースターテスターおよびマイティーバックを図のように接続して、テスターのエア抜きを行う。
    4. 気密機能点検
      1. マイティーバックを使用して、ブレーキブースタＡＳＳＹ内の負圧を６６．７ｋＰａ｛５００ｍｍＨｇ｝にして、負圧の変化を点検する。

        2. 基準
        １５秒間負圧の低下がない


    5. 負荷気密機能点検
      1. マイティーバックを使用して、ブレーキブースタＡＳＳＹ内の負圧を６６．７ｋＰａ｛５００ｍｍＨｇ｝にして、ブレーキペダルを踏力１９６Ｎ｛２０ｋｇｆ｝で踏み、負圧の変化を点検する。

        2. 基準
        １５秒間の負圧の低下が3.3kPa｛25mmHg）以内

    6. 無倍力作動点検
      1. 負圧がない状態で各踏力での液圧を点検する。

        2. 基準値

        ＦＦ（ＶＳＣなし）

        踏力［N｛kgf｝］
        液圧［MPa｛kgf／cm2｝］
        196｛20｝
        0.7｛7.2｝
        294｛30｝
        1.6｛16.2｝

        ＦＦ（ＶＳＣあり）

        踏力［N｛kgf｝］
        液圧［MPa｛kgf／cm2｝］
        196｛20｝
        0.9｛9.2｝
        294｛30｝
        1.6｛16.8｝

        ４ＷＤ

        踏力［N｛kgf｝］
        液圧［MPa｛kgf／cm2｝］
        196｛20｝
        0.9｛9.7｝
        294｛30｝
        1.8｛18.7｝

    7. 倍力作動点検
      1. マイティーバックを使用して、ブレーキブースタ内の負圧を６６．７ｋＰａ｛５００ｍｍＨｇ｝にして、各踏力での液圧を点検する。

        2. 基準値

        ＦＦ（ＶＳＣなし）

        踏力［N｛kgf｝］
        液圧［MPa｛kgf／cm2｝］
        49｛5｝
        3.1｛31.4｝
        98｛10｝
        6.4｛65.1｝
        147｛15｝
        8.3｛84.5｝
        196｛20｝
        8.7｛89.0｝

        ＦＦ（ＶＳＣあり）

        踏力［N｛kgf｝］
        液圧［MPa｛kgf／cm2｝］
        49｛5｝
        2.9｛29.3｝
        98｛10｝
        6.0｛61.7｝
        147｛15｝
        7.3｛74.9｝
        196｛20｝
        7.7｛78.7｝

        ４ＷＤ

        踏力［N｛kgf｝］
        液圧［MPa｛kgf／cm2｝］
        49｛5｝
        3.0｛30.6｝
        98｛10｝
        6.3｛64.2｝
        147｛15｝
        8.5｛87.0｝
        196｛20｝
        9.0｛91.5｝

    8. ポータブルブレーキブースターテスターおよびマイティーバックを取りはずす。
    9. アダプターをはずし、バキュームチェックバルブを取り付ける。
    10. クリップで、バキュームホースをバキュームチェックバルブに接続する。
    11. ブレーキシステムエア抜き（ＶＳＣなし）（要領は32-3 参照）
    12. ブレーキシステムエア抜き（ＶＳＣあり）（要領は32-3 参照）
      13. SST
      09991-60101
      09991-60300

  3. ブレーキバキュームチェックバルブＡＳＳＹ点検
    1. クリップをずらし、バキュームホースを切り離す。
    2. バキュームチェックバルブＡＳＳＹをブレーキブースタＡＳＳＹから取りはずす。
    3. ブレーキブースタＡＳＳＹ側からエンジン側に通気があることを、また、エンジン側からブレーキブースタＡＳＳＹ側に通気がないことを点検する。
      4. □　参　考　□
      不良の場合は、新品のバキュームチェックバルブＡＳＳＹに交換する。

    4. バキュームチェックバルブＡＳＳＹをブレーキブースタＡＳＳＹに取り付ける。
    5. クリップで、バキュームホースをバキュームチェックバルブに接続する。
