パ-キングブレ-キ ケ-ブルASSY NO.3　取替

    準備品一覧

    □　参　考　□
    • パーキングブレーキケーブルＮｏ．３構成図33-3 参照
    • インストルメントパネル構成図71-21 参照
    • フロントシートＲＨ構成図72-1 参照
    • フロントシートＬＨ（着脱タイプ）構成図72-8 参照
    • フロントシートＬＨ（回転タイプ）構成図72-18 参照

  1. フロントシ-トトラツクカバ-RHRROUT取りはずし（要領は72-2 参照）
  2. シ-トトラツクブラケツトカバ-INNRH取りはずし（要領は72-2 参照）
  3. フロントシートＡＳＳＹＲＨ取りはずし（要領は72-2 参照）
  4. フロントシートＡＳＳＹＬＨ取りはずし（要領は着脱タイプ72-10 、回転タイプ72-20 参照）
  5. フロントドアスカツフプレ-トLH取りはずし（要領は71-27 参照）
  6. フロントドアスカツフプレ-トRH取りはずし（要領は71-27 参照）
  7. リヤドアスカツフプレ-トLH取りはずし（要領は71-27 参照）
  8. リヤドアスカツフプレ-トRH取りはずし（要領は71-27 参照）
  9. センタピラ-ガ-ニツシユLWRRH取りはずし（要領は71-27 参照）
  10. カウルサイドトリムボ-ドRH取りはずし（要領は71-27 参照）
  11. カウルサイドトリムボ-ドLH取りはずし（要領は71-27 参照）
  12. ボデ-フイツテイングリインホ-スメント取りはずし（要領は33-5 参照）
  13. パ-キングブレ-キワイヤアジヤステイングナツトNO.1緩め（要領は33-5 参照）
  14. フロントフロアパネルブレ-ス取りはずし(駆動方式ＦＦ)（要領は15-2 参照）
  15. エキゾ-ストパイプASSYFR取りはずし(駆動方式ＦＦ)（要領は15-2 参照）
  16. フロントフロアヒ-トインシユレ-タNO.2取りはずし(駆動方式ＦＦ)
    1. ボルト２本をはずし、フロントフロアヒートインシュレータＮｏ．２を取りはずす。

  17. パ-キングブレ-キケ-ブルASSYNO.3切り離し
    1. パーキングブレーキケーブル　Ｎｏ．３をパーキングブレーキケーブルイコライザから切り離す。
  18. リヤタイヤ取りはずし
  19. リヤブレ-キドラム取りはずし（要領は32-27 参照）
  20. ブレーキシュー（フロント）取りはずし（要領は32-27 参照）
    21. SST
    09703-30010
    09718-00010

  21. リヤブレ-キオ-トマチツクアジヤストレバ-LH取りはずし（要領は32-27 参照）
  22. ブレーキシュー（リヤ）取りはずし（要領は32-27 参照）
    23. SST
    09718-00010

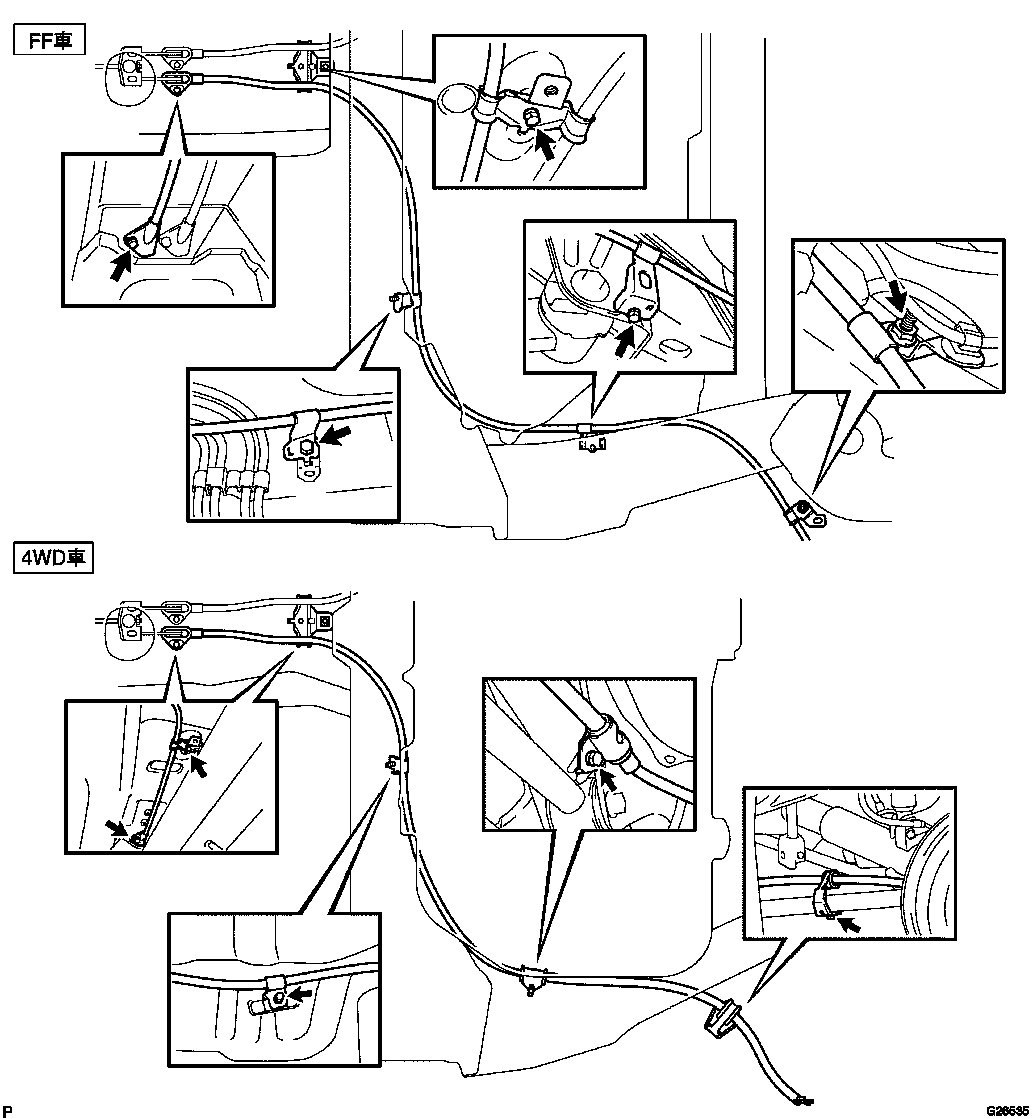

  23. パ-キングブレ-キケ-ブルASSYNO.3取りはずし
    1. ボルト３本およびナットをはずし、パーキングブレーキケーブル　Ｎｏ．３の各ケーブルブラケットをボデーから取りはずす。

    2. ボルトをはずし、パーキングブレーキケーブル　Ｎｏ．３をバッキングプレートから取りはずす。

  24. パ-キングブレ-キケ-ブルASSYNO.3取り付け
    1. ボルトで、パーキングブレーキケーブル　Ｎｏ．３をバッキングプレートに取り付ける。
      2. 基準値
      Ｔ＝7.8N･m｛80kgf･cm｝


    2. 図のように、ボルト３本およびナットで、パーキングブレーキケーブルＡＳＳＹ　Ｎｏ．３の各ケーブルブラケットを取り付ける。
      3. 基準値
      Ｔ＝5.4N･m｛55kgf･cm｝


  25. パ-キングブレ-キケ-ブルASSYNO.3接続
    1. パーキングブレーキケーブルＡＳＳＹ　Ｎｏ．３をパーキングブレーキケーブルイコライザに接続する。
  26. バッキングプレートグリース塗布（要領は32-27 参照）
  27. ブレーキシュー（リヤ）取り付け（要領は32-27 参照）
    28. SST
    09718-00010

  28. リヤブレ-キオ-トマチツクアジヤストレバ-LH取り付け（要領は32-27 参照）
  29. ブレーキシュー（フロント）取り付け（要領は32-27 参照）
    30. SST
    09703-30010
    09718-00010

  30. リヤドラムブレーキ取り付け点検調整（要領は32-27 参照）
  31. ブレーキドラムとライニングのすき間調整（要領は32-27 参照）
  32. リヤブレ-キドラム取り付け
  33. リヤタイヤ取り付け
    34. 基準値
    Ｔ＝103N･m｛1050kgf･cm｝

  34. パ-キングブレ-キワイヤアジヤステイングナツトNO.1仮締め（要領は33-5 参照）
  35. フロントフロアヒ-トインシユレ-タNO.2取り付け(駆動方式ＦＦ)
    1. ボルト２本で、フロントフロアヒートインシュレータＮｏ．２を取り付ける。
      2. 基準値
      Ｔ＝5.5N･m｛56kgf･cm｝


  36. エキゾ-ストパイプASSYFR取り付け(駆動方式ＦＦ)（要領は15-2 参照）
  37. フロントフロアパネルブレ-ス取り付け(駆動方式ＦＦ)（要領は15-2 参照）
    38. 基準値
    Ｔ＝20N･m｛200kgf･cm｝

  38. パーキングブレーキペダル踏みしろ調整（要領は33-2 参照）
  39. ボデ-フイツテイングリインホ-スメント取り付け（要領は33-5 参照）
  40. フロントシートＡＳＳＹＲＨ取り付け（要領は72-2 参照）
  41. フロントシートＡＳＳＹＬＨ取り付け（要領は着脱タイプ72-10 、回転タイプ72-20 参照）
  42. 排気ガス漏れ点検(駆動方式ＦＦ)（要領は15-2 参照）
