インストルメントパネル ロワ-　取替

    準備品一覧

    □　参　考　□
    インストルメントパネル＆メーター構成図は71-21 参照

  1. ボルト、スクリュー、ナット一覧
    2. □　参　考　□

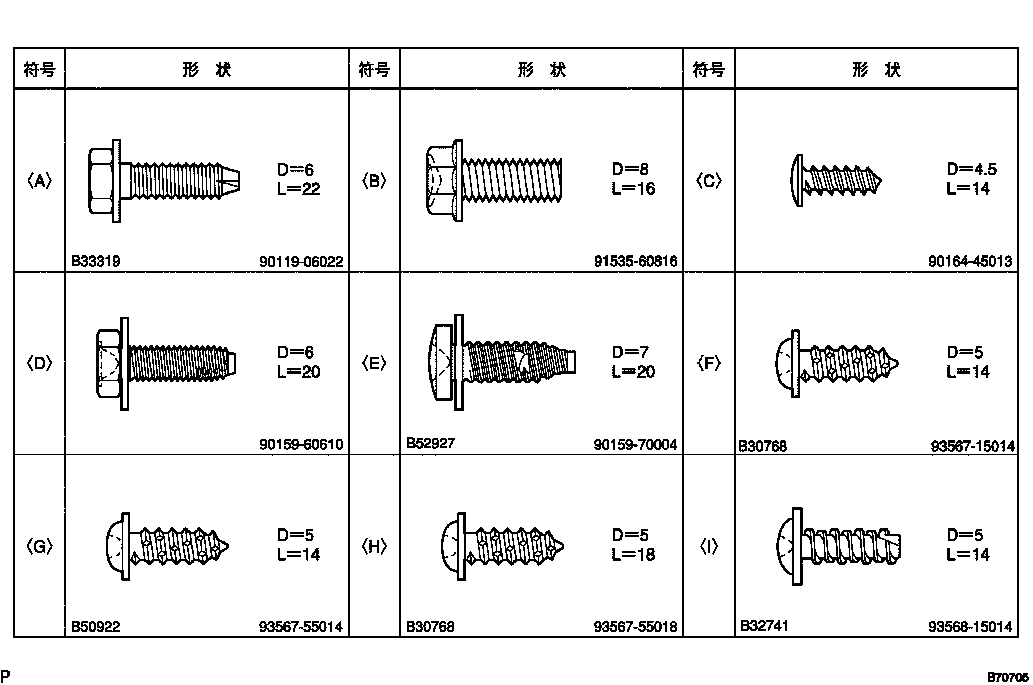

    • インストルメントパネル脱着に必要なボルト、スクリュー、ナットを符号で本文および、図中に示す。
    • 図中のＤは呼び径（ｍｍ）、Ｌは首下長さ（ｍｍ）を示す。


  2. バッテリマイナスターミナル切り離し（要領は60-1 参照）
  3. インストルメントクラスタフイニツシユパネル取りはずし
    1. インストルメントクラスタフィニッシュパネルを車両後方に引き、クリップ２箇所およびツメ２箇所のかん合をはずし、インストルメントクラスタフィニッシュパネルを取りはずす。

  4. コンビネ-シヨンメ-タASSY取りはずし
    1. スクリュー＜Ｈ＞３本を取りはずす。
    2. コンビネーションメータＡＳＳＹを車両後方に引き、クリップのかん合をはずす。
    3. コネクターを切り離し、コンビネーションメータＡＳＳＹを取りはずす。

  5. フロントピラ-ガ-ニツシユRH取りはずし
    1. フロントピラーガーニッシュＲＨを車両内側に引き、クリップ２箇所のかん合をはずし、フロントピラーガーニッシュＲＨを取りはずす。

  6. フロントピラ-ガ-ニツシユLH取りはずし
  7. グロ-ブコンパ-トメントドアストツパ取りはずし
    1. 図に示す位置をつまみ、グローブコンパートメントドアストッパをグラブコンパートメントドアＡＳＳＹから切り離す。

  8. グラブコンパ-トメントドアASSY取りはずし
    1. 図の矢印位置を内側に押し、ストッパを解除する。

    2. グラブコンパートメントドアＡＳＳＹを車両後方に引き、ヒンジ部のかん合をはずし、グラブコンパートメントドアＡＳＳＹを取りはずす。

  9. インストルメントパネルパッセンジャーエアバッグＡＳＳＹ用コネクター切り離し（要領は60-15 参照）
  10. インストルメントパネルＷ／パッセンジャーエアバッグＡＳＳＹ取りはずし

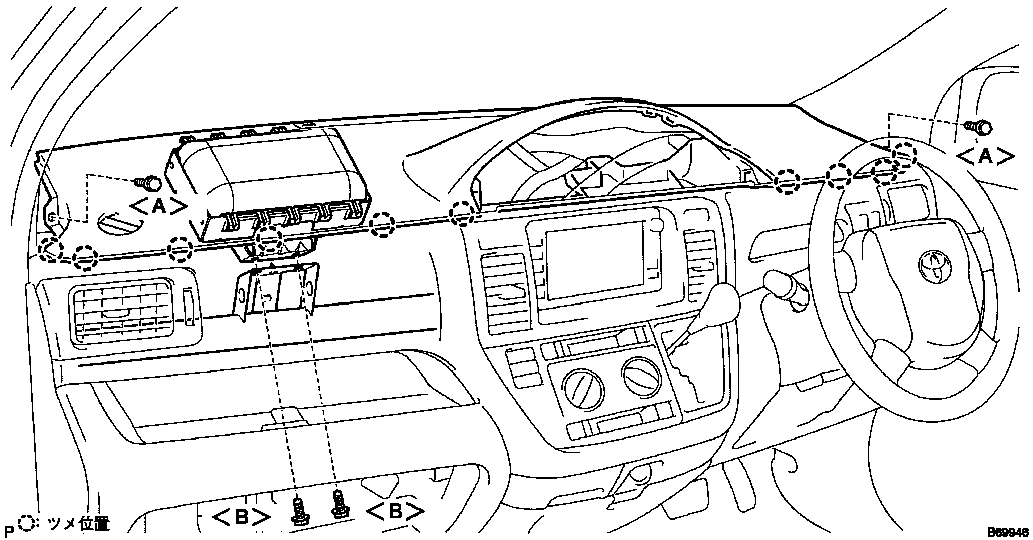

    1. ボルト＜Ａ＞２本を取りはずす。
    2. グラブコンパートメントドアＡＳＳＹを取りはずした位置から手を入れ、パッセンジャーエアバッグ固定ボルト＜Ｂ＞２本を取りはずす。
    3. 中央部のコネクターおよびクランプを切り離す。
    4. インストルメントパネル手前側を上方に引き、ツメ１０箇所のかん合をはずす。
    5. ステアリングホイールＡＳＳＹを傷付けないように注意し、インストルメントパネルをパッセンジャーエアバッグと一体で取りはずす。

  11. ホ-ンボタンASSY取りはずし（要領は60-8 参照）
  12. ステアリングホイ-ルASSY取りはずし（要領は50-5 参照）
    13. SST
    09950-50013(09951-05010,09952-05010,09953-05020,09954-05021)

  13. ステアリングコラムロアカバ-取りはずし（要領は50-5 参照）
  14. ステアリングコラムアツパカバ-取りはずし（要領は50-5 参照）
  15. ヘツドランプデイマスイツチASSY取りはずし（要領は65-26 参照）
  16. ウインドシ-ルドワイパスイツチASSY取りはずし（要領は66-16 参照）
  17. ステアリングコラムホ-ルカバ-プレ-ト取りはずし（要領は50-5 参照）
  18. ステアリングコラムASSY取りはずし（要領は50-5 参照）
  19. インストルメントパネルクラスタフィニッシュパネルＣＴＲ　Ｗ／ラジオチューナオープニングカバー取りはずし(オーディオレス)
    1. ボルト４本を取りはずす。
    2. コネクターを切り離す。

    3. インストルメントパネルクラスタフィニッシュパネルＣＴＲを裏側から押し出すようにして、各ツメおよびクリップのかん合をはずし、インストルメントクラスタフィニッシュパネルＣＴＲをラジオチューナオープニングカバーと一体で取りはずす。

  20. インストルメントクラスタフィニッシュパネルＣＴＲ　Ｗ／ラジオレシーバＡＳＳＹ取りはずし(オーディオラジオレシーバタイプ)（要領は67-4 参照）
  21. インストルメントクラスタフィニッシュパネルＣＴＲ　Ｗ／ナビゲーションレシーバＡＳＳＹ取りはずし(オーディオナビゲーションレシーバタイプ)（要領は67-6 参照）
  22. シフトレバ-ノブ取りはずし
    1. 図の矢印の方向に回し、シフトレバーノブを取りはずす。

  23. ヒ-タコントロ-ルノブ取りはずし(Ａ／Ｃマニュアル)
    1. ヒータコントロールノブを取りはずす。

  24. インストルメントクラスタフィニッシュパネルＡＳＳＹ　ＬＷＲ　ＣＴＲ取りはずし(Ａ／Ｃマニュアル)
    1. スクリュー２本を取りはずす。
    2. インストルメントクラスタフィニッシュパネルＡＳＳＹ　ＬＷＲ　ＣＴＲを車両後方に引き、クリップ５箇所およびツメのかん合をはずす。
    3. 各コネクターを切り離し、インストルメントクラスタフィニッシュパネルＡＳＳＹ　ＬＷＲ　ＣＴＲを取りはずす。

  25. ヒ-タコントロ-ル＆アクセサリ取りはずし(Ａ／Ｃマニュアル)（要領は55-27 参照）
  26. センタクラスタモジュールコントロールＡＳＳＹ取りはずし(Ａ／Ｃオート)
    1. センタクラスタモジュールコントロールＡＳＳＹを車両後方に引き、クリップ５箇所およびツメのかん合をはずす。
    2. 各コネクターを切り離し、センタクラスタモジュールコントロールＡＳＳＹを取りはずす。

  27. インストルメントパネルフイニツシユパネルLWRCTR取りはずし
    1. クリップリムーバーを使用して、クリップを取りはずす。
    2. インストルメントパネルフィニッシュパネルＬＷＲ　ＣＴＲを車両後方に引き、ツメ３箇所のかん合をはずして取りはずす。

  28. グラブコンパ-トメントドアASSY取りはずし
    1. スクリュー＜Ｇ＞２本を取りはずす。

    2. 図の矢印位置を内側に押し、ストッパを解除して、グラブコンパートメントドアＡＳＳＹを取りはずす。

  29. コインボツクスASSY取りはずし
    1. スクリュー＜Ｇ＞２本を取りはずす。
    2. コインボックスＡＳＳＹを車両後方に引き、クリップ３箇所のかん合をはずす。

    3. コネクターおよび図に示すクランプを切り離し、コインボックスＡＳＳＹを取りはずす。

  30. コラムシフトトランスミツシヨンコントロ-ルケ-ブルASSY切り離し（要領は40-54 参照）
  31. シフトロツクコントロ-ルユニツト取りはずし（要領は40-54 参照）
  32. インストルメントパネルレジスタASSYNO.1取りはずし
    1. ルーフモールディングリムーバーを使用して、ツメ４箇所のかん合をはずし、インストルメントパネルレジスタＡＳＳＹ　Ｎｏ．１を取りはずす。

  33. インストルメントパネルレジスタASSYNO.2取りはずし
  34. ヒユ-ズボツクスオ-プニングカバ-取りはずし(オプションスイッチなし)
  35. スイツチホ-ルベ-スNO.1取りはずし(オプションスイッチあり)
    1. ルーフモールディングリムーバーを使用して、クリップ２箇所およびツメ２箇所のかん合をはずす。
    2. 各コネクターを切り離し、スイッチホールベースＮｏ．１を取りはずす。

  36. インストルメントパネルボツクス取りはずし
    1. スクリュー＜Ｆ＞を取りはずす。
    2. 図の位置から手を入れ、押し出すようにしてツメ４箇所のかん合をはずし、インストルメントパネルボックスを取りはずす。
      3. ■　注　意　■
      ボックスドア部を開いて、引っ張らないこと。


  37. テルテ-ルランプ取りはずし
    1. クリップリムーバーを使用して、クリップを取りはずす。
      2. ■　注　意　■
      クリップをヒータダクト内に落す恐れがあるため、ヒータダクト吹き出し口をウエス等で覆い作業を行う。

    2. 図の矢印方向に引き、クリップのかん合をはずす。
    3. コネクターを切り離し、テルテールランプを取りはずす。

  38. フロントドアスカツフプレ-トRH取りはずし（要領は76-28 参照）
  39. フロントドアスカツフプレ-トLH取りはずし（要領は76-28 参照）
  40. カウルサイドトリムボ-ドRH取りはずし（要領は76-28 参照）
  41. カウルサイドトリムボ-ドLH取りはずし（要領は76-28 参照）
  42. インストルメントパネルロワ-取りはずし
    1. ボンネットフード（ロック）コントロールケーブルをインストルメントパネルロワーのレバー部から切り離す。
    2. ＤＬＣ３コネクターをインストルメントパネルホールカバーからはずす。
    3. クリップリムーバーを使用してクリップ２個を取りはずす。

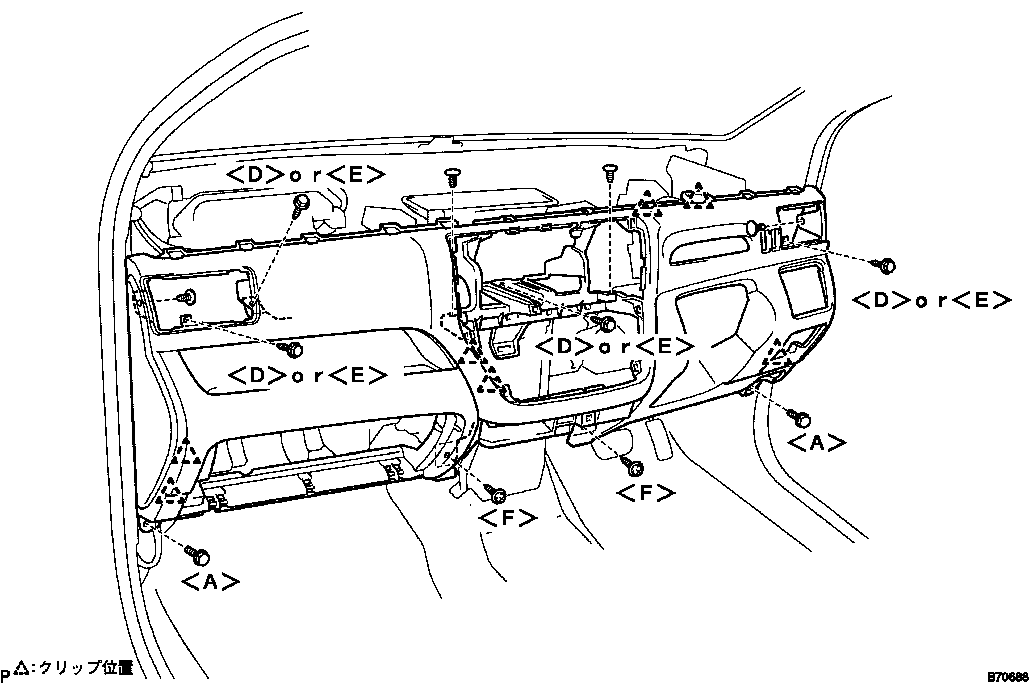

    4. ボルト＜Ａ＞２本およびスクリュー＜Ｄ＞または＜Ｅ＞（再組付時）４本、＜Ｆ＞２本を取りはずす。
    5. 各クランプを切り離し、ワイヤハーネスの引っ掛かりがないことを確認して、インストルメントパネルロワーを取りはずす。

  43. ステアリングコラムASSY取り付け（要領は50-5 参照）
  44. ヒ-タコントロ-ル＆アクセサリ取り付け(Ａ／Ｃマニュアル)（要領は55-27 参照）
  45. シフトロツクコントロ-ルユニツト取り付け（要領は40-54 参照）
  46. コラムシフトトランスミツシヨンコントロ-ルケ-ブルASSY取り付け（要領は40-54 参照）
  47. インストルメントパネルＷ／パッセンジャーエアバッグＡＳＳＹ取り付け
    1. インストルメントパネル車両前方側ツメをボデーにかん合させる。
    2. ボルト＜Ａ＞２本を取り付ける。
    3. パッセンジャーエアバック固定ボルト＜Ｂ＞２本を取り付ける。
      4. 基準値
      Ｔ＝20N･m｛204kgf･cm｝（ボルトＢ）


  48. スパイラルケ-ブル調整（要領は60-13 参照）
  49. ステアリングホイ-ルASSY取り付け（要領は50-5 参照）
  50. ホ-ンボタンASSY取り付け（要領は60-8 参照）
  51. ホ-ンボタンASSY点検（要領は60-5 参照）
  52. シフトレバー位置点検（要領は40-61 参照）
  53. シフトレバー位置調整（要領は40-61 参照）
  54. エアバッグウォーニングランプ点検（要領は05-401 参照）
