シフトレバーＡＳＳＹ　オーバーホール（脱着・分解）

    準備品一覧

    □　参　考　□
    • インストルメントパネル＆メータ構成図は71-21 参照

  1. インストルメントパネルクラスタフィニッシュパネルＣＴＲ　Ｗ／ラジオチューナオープニングカバー取りはずし(オーディオなし)（要領は71-27 参照）
  2. インストルメントクラスタフィニッシュパネルＣＴＲ　Ｗ／ラジオレシーバＡＳＳＹ取りはずし(オーディオあり)（要領は71-27 参照）
  3. シフトレバ-ノブ取りはずし
    1. シフトレバーノブをシフトレバーＡＳＳＹから取りはずす。

  4. ポジションインジケータハウジング取りはずし
    1. 図の位置に保護テープを貼る。
    2. ルーフモールディングリムーバーを使用して、ツメ７箇所のかん合をはずし、ポジションインジケータハウジングＡＳＳＹを取りはずす。

  5. ヒ-タコントロ-ルノブ取りはずし(Ａ／Ｃマニュアル)（要領は55-27 参照）
  6. インストルメントクラスタフイニツシユパネルLWRCTR取りはずし(Ａ／Ｃマニュアル)（要領は71-27 参照）
  7. ヒ-タコントロ-ル＆アクセサリ取りはずし(Ａ／Ｃマニュアル)（要領は55-27 参照）
  8. センタクラスタモジュールコントロールＡＳＳＹ取りはずし(Ａ／Ｃオート)（要領は55-32 参照）
  9. インストルメントパネルフイニツシユパネルLWRCTR取りはずし（要領は71-27 参照）
  10. グラブコンパ-トメントドアASSY取りはずし（要領は71-27 参照）
  11. コインボツクスASSY取りはずし（要領は71-27 参照）
  12. シフトロツクレリ-ズボタン取りはずし
    1. シフトロックレリーズボタンを、フロアシフトポジションインジケータハウジングから取りはずす。
  13. トランスミツシヨンコントロ-ルケ-ブルASSY切り離し
    1. ケーブルエンドをシフトレバーＡＳＳＹから切り離す。

    2. マイナス薄刃ドライバを使用してトランスミッションコントロールケーブルのロックを引き出す。

    3. ロックナットを半回転反時計方向に回し、ロックナットを保持しながらトランスミッションコントロールケーブルをシフトレバーリテーナから切り離す。
      4. ■　注　意　■
      ロックを押し込まない。


  14. シフトレバーＡＳＳＹ取りはずし
    1. ボルト４本をはずし、シフトレバーＡＳＳＹを取りはずす。

  15. インジケ-タランプワイヤ取りはずし
    1. インジケータランプワイヤをポジションインジケータライトガイドから取りはずす。

    2. インジケータランプワイヤをシフトレバーＡＳＳＹから切り離す。

  16. ポジシヨンインジケ-タランプバルブ取りはずし
    1. インジケータランプキャップおよびインジケータランプバルブをインジケータランプワイヤから取りはずす。
  17. ポジシヨンインジケ-タライトガイド取りはずし
    1. ツメ４箇所をはずし、ポジションインジケータライトガイドをシフトレバーＡＳＳＹから取りはずす。

  18. ポジシヨンインジケ-タスライドカバ-取りはずし
    1. ポジションインジケータスライドカバーをシフトレバーＡＳＳＹから取りはずす。
    2. ポジションインジケータスライドカバーＮｏ．２をポジションインジケータスライドカバーから取りはずす。

  19. ポジシヨンインジケ-タスライドカバ-取り付け
    1. ポジションインジケータスライドカバーＮｏ．２をポジションインジケータスライドカバーに取り付ける。
    2. ポジションインジケータスライドカバーをシフトレバーＡＳＳＹに取り付ける。

  20. ポジシヨンインジケ-タライトガイド取り付け
    1. ツメ４箇所でポジションインジケータライトガイドをシフトレバーＡＳＳＹに取り付ける。

  21. ポジシヨンインジケ-タランプバルブ取り付け
    1. インジケータランプキャップおよびインジケータランプバルブをインジケータランプワイヤに取り付ける。
  22. インジケ-タランプワイヤ取り付け
    1. インジケータランプワイヤをシフトレバーＡＳＳＹに取り付ける。

    2. インジケータランプワイヤをポジションインジケータライトガイドに取り付ける。

  23. シフトレバーＡＳＳＹ取り付け
    1. ボルト４本で、シフトレバーＡＳＳＹを取り付ける。
      2. 基準値
      Ｔ＝12N･m｛122kgf･cm｝

      ■　注　意　■
      • ボルト４本の締め付けは、最初にボルトＡを締め付けた後、Ｂ、Ｃ、Ｄの順で締め付ける。
      • インジケータランプの配線およびシフトロックの配線を噛みこまない。


  24. トランスミツシヨンコントロ-ルケ-ブルASSY取り付け
    1. ケーブルエンドをシフトレバーＡＳＳＹに取り付ける。
      2. ■　注　意　■
      • ケーブルエンドをピンの根本まで確実に取り付ける。
      • ケーブルエンドの段付部が車両後方になるように取り付ける。


    2. トランスミッションコントロールケーブルのロックナットを３／４回転反時計方向に回し、ロックナットを保持しながらロックを押し込む。

    3. トランスミッションコントロールケーブルのケーブルアウタをシフトレバーリテーナに接続する。

    4. トランスミッションコントロールケーブルのロックを押し込む。
      5. ■　注　意　■
      • 取り付け後、ケーブルアウターのロックが図のＡ部と面になっていることを確認する。
      • ケーブルアウタ溝をシフトレバーＡＳＳＹに確実に取り付ける。

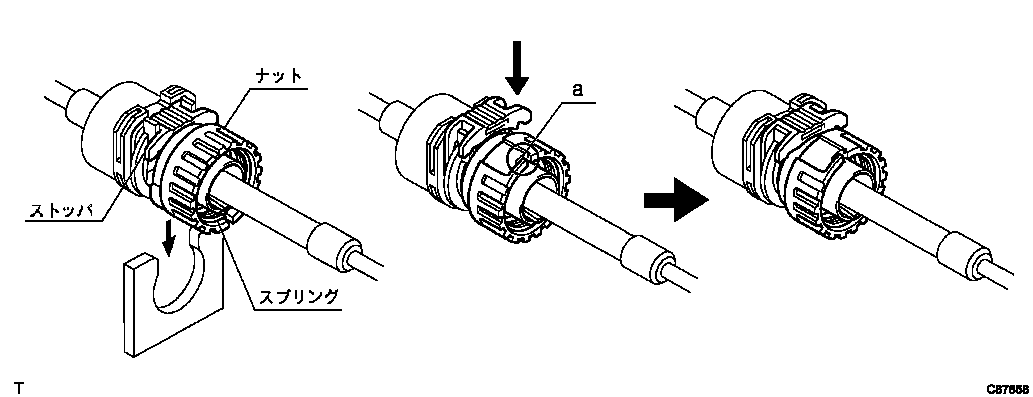

      • スプリングが図のａの位置に移動したことを確認し、ストッパを押し込む。



  25. シフトロツクレリ-ズボタン取り付け
    1. シフトロックレリーズボタンをポジションインジケータハウジングに取り付ける。
  26. インストルメントクラスタフィニッシュパネルＣＴＲ取り付け
  27. ポジションインジケータハウジング取り付け
    1. ポジションインジケータハウジングを取り付ける。

  28. シフトレバ-ノブ取り付け
    1. シフトレバーノブをシフトレバーＡＳＳＹに取り付ける。
  29. ヒ-タコントロ-ル＆アクセサリ取り付け(Ａ／Ｃマニュアル)（要領は55-27 参照）
  30. シフトレバー位置点検（要領は40-61 参照）
  31. シフトレバー位置調整（要領は40-61 参照）
