車種編の作業上の心得および注意事項　ジャッキ、リジッﾄﾞラックおよびリフトの支持位置
  1. 車両をアップするときの車両状態に関する注意
    1. 車両は空車に近い状態を原則とし、重量物を積載したままでジャッキアップおよびリフトアップしない。
    2. エンジン、ミッションなどの重量物を取りはずすと、車両の重心位置が移動する。そのため、バランスウェイトを転がらないように搭載するか、ミッションジャッキなどでジャッキ支持位置を保持する。
  2. ４柱リフトおよびドライブオンタイプのリフト使用時の注意
    1. リフトの取扱書に従い、安全作業を行う。
    2. フリーホイールビームでタイヤおよびホイールを傷つけない。
    3. 輪止めを使用して、車両を固定する。
  3. ジャッキおよびリジッドラック使用時の注意
    1. 平坦な場所で、輪止めを必ず使用して作業する。
    2. リジッドラックは、図のようなゴムアタッチメント付きの物を使用する。

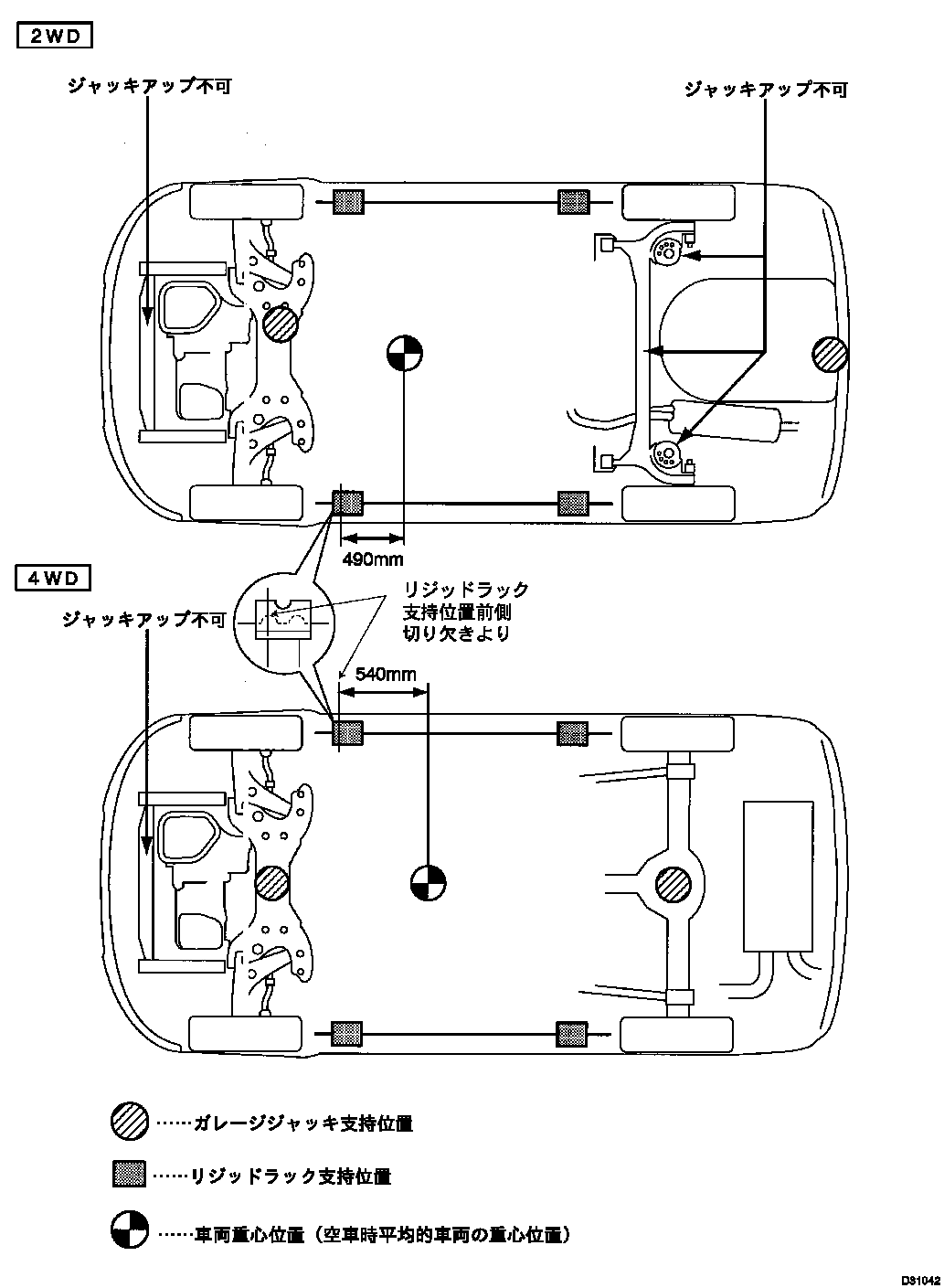

    3. ジャッキおよびリジッドラックは、指定の位置を確実に支持する。
    4. 前輪をジャッキアップする場合は、パーキングブレーキを解除し、後輪後ろ側にのみ輪止めをする。後輪をジャッキアップする場合は、前輪前側にのみ輪止めをする。
    5. 車両をジャッキで支持しただけの状態では作業および放置せず、必ずリジッドラックで支持する。
    6. 前輪または後輪のみジャッキアップした場合は、接地している車輪の前後両側に輪止めをする。
    7. 前輪のみジャッキアップされた状態からジャッキダウンする場合は、パーキングブレーキを解除し、後輪前側にのみ輪止めをする。後輪のみジャッキアップされた状態からジャッキダウンする場合は、前輪後ろ側にのみ輪止めをする。

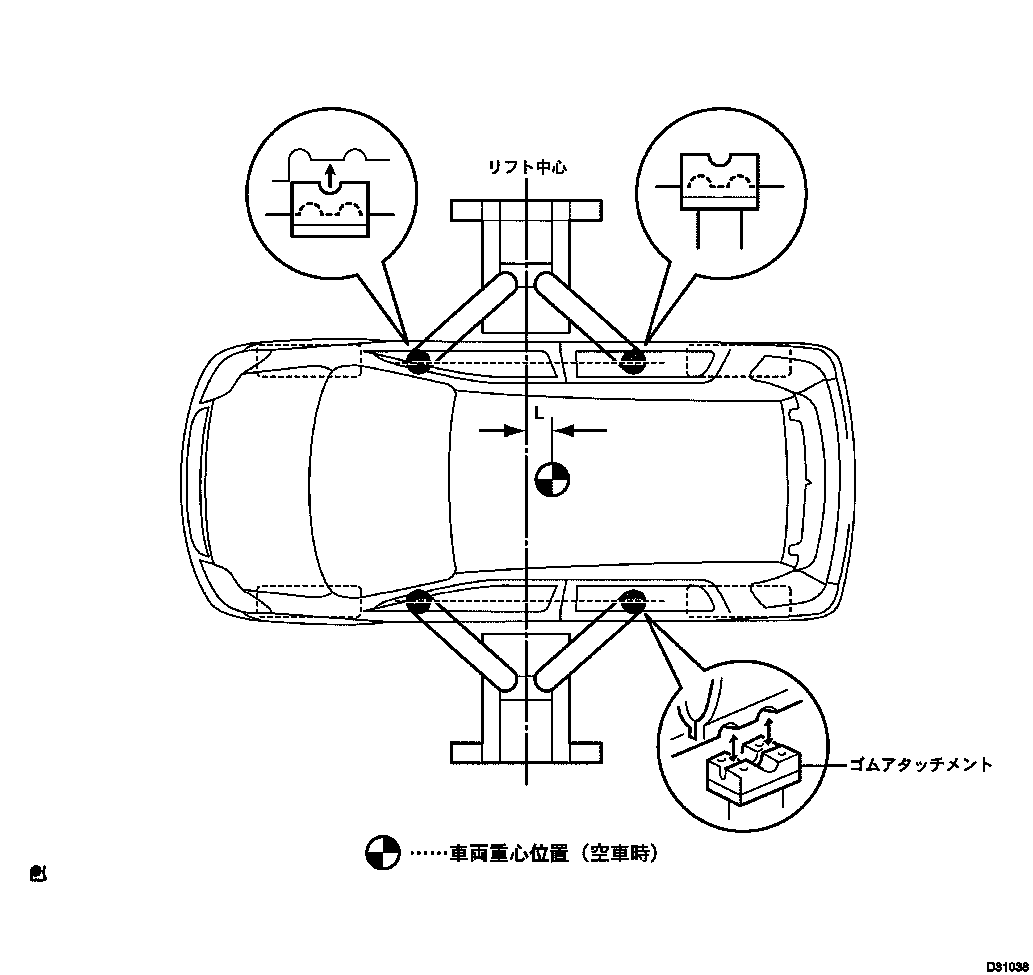

  4. スイングアームリフト使用時の注意
    1. リフトの取扱書に従い、安全作業を行う。
    2. 受け台は、図のようなゴムアタッチメント付きの物を使用する。
    3. 車両は、リフトの中心と車両の重心が極力近くなる（Lが短くなる）ように乗り入れる。
    4. 車両姿勢が水平になるように受け台の高さを調整し、受け台の溝とリジッドラック支持位置を確実に合わせる。
    5. スイングアームは必ずロックして作業する。
    6. タイヤが少し浮くまでリフトアップして車両を揺すり、車両が安定していることを確認する。

  5. プレートリフト使用時の注意
    1. リフトの取扱書に従い、安全作業を行う。
    2. プレートリフトアタッチメントを使用する。
      3. □　参　考　□
      プレートリフトアタッチメント：型式　PLA-2〔（株）バンザイ扱い〕、NCH-202〔（株）イヤサカ扱い〕

    3. プレートリフトで車両をリフトする場合、車両重心がリフト受台の車両重心許容範囲内に入ることを確認する。
      4. ■　注　意　■
      車両重心がリフトの車両重心許容範囲外の場合、昇降時車両が揺れる恐れがあります。

      □　参　考　□
      車両重心位置許容範囲は、各リフトメーカーに問い合わせ下さい。


    4. 車両は必ず指定の位置に乗り入れる。
      5. 車両左右方向セット位置
      • リフトの中心に乗り入れる。
      車両前後方向セット位置
      • プレートのクッションゴム端部とアタッチメントの下面端部を合わせる。（Ａ部、Ｃ部）
      • フロント側のリジッドラック支持位置の前側切り欠きに、アタッチメントの上面端部を合わせる。（Ｂ部）
    5. タイヤが少し浮くまでリフトアップして車両を揺すり、車両が安定していることを確認する。
