準備品一覧

1. フロントシートＡＳＳＹ　ＬＨにはプリテンショナ付きシートアウタベルトが取り付けられている。
2. 作業前にＳＲＳエアバッグシステム・「プリテンショナ」の注意事項を読み、確実な作業を行う。（要領は60-1 参照）

1. 保護テープを貼ったマイナスドライバーを使用して、ツメのかん合をはずす。
2. 図の矢印の方向にずらして、シートトラツクブラケツトカバーＩＮＮ　ＦＲ　ＬＨを取りはずす。

1. 保護テープを貼ったマイナスドライバーを使用して図の矢印の方向にツメのかん合をはずし、フロントシートヒンジカバーＲＨ（上側）を取りはずす。
2. 保護テープを貼ったマイナスドライバーを使用してツメのかん合をはずし、シートトラツクブラケツトカバーＩＮＮ　ＬＨを取りはずす。

1. シートＡＳＳＹをリヤモーストにする。
2. リクライニングレバーを操作してシートバックを前に倒し、シートＡＳＳＹを引き起こす。
3. 保護テープを貼ったマイナスドライバーを使用して、ツメのかん合をはずす。
4. 図の矢印の方向にずらしてフロントシートクツシヨンシールドＬＷＲＲＨ　ＮＯ．１を取りはずす。

1. スクリュー２本を取りはずす。
2. 図の矢印の方向にずらしてツメのかん合をはずし、フロントシートクツシヨンシールドＬＷＲ　ＲＨを取りはずす。

1. バッテリマイナスターミナルを切り離す。

■　注　意　■

ＩＧ－ＯＦＦにし、バッテリマイナスターミナルをはずした後、９０秒経過してから作業を始める。



2. シート側ワイヤハーネスのコネクタを切り離す。
3. シートアジヤスタのリヤ側のボルト２本を取りはずす。
4. ロックを解除してシートＡＳＳＹを押し下げ、フロア側にロックさせる。
5. シートアジヤスタのフロント側のボルト２本を取りはずす。
6. ロックを解除して、シートＡＳＳＹを引き起こす。
7. フロントシートＡＳＳＹ　ＬＨを車両より取りはずす。

1. スクリューをはずし、リクライニングアジヤスタレリーズハンドルＬＨを取りはずす。

1. スクリューを取りはずす。
2. リヤ側からツメのかん合をはずす。
3. 図の矢印の方向にずらして、フロントシートクツシヨンシールドＩＮＮ　ＬＨを取りはずす。

1. ツメのかん合をはずし、フロントシートクツシヨンシールドＬＷＲ　ＬＨを取りはずす。

フロントシ-トインナベルトASSYLH取りはずし（要領は61-6 参照）

1. 保護テープを貼った薄刃マイナスドライバーを使用してツメのかん合をはずし、リクライニングアジヤスタキヤツプＬＨを取りはずす。
2. スクリュ－をはずし、リクライニングアジヤスタレリーズハンドルＬＨを取りはずす。

1. スクリューを取りはずす。
2. リヤ側からツメのかん合をはずす。
3. 図の矢印の方向にずらして、フロントシートクツシヨンシールドＬＨを取りはずす。

1. ツメのかん合をはずし、フロントシートクツシヨンシールドＬＷＲ　ＬＨを取りはずす。

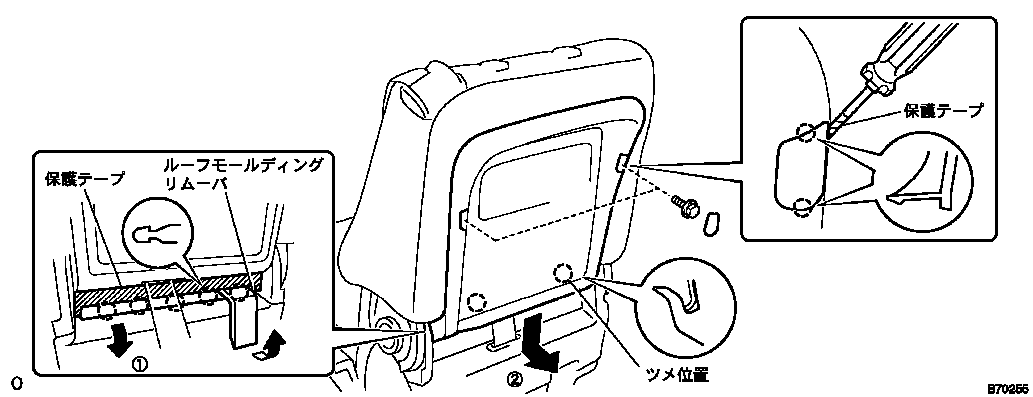

1. フロントシートバツクカバーがかん合しているフロントシートバツクボードの周囲に保護テープを貼り付ける。
2. ルーフモールディングリムーバーを使用して、フロントシートバツクボード下側のフロントシートバツクカバーのかん合をはずす。
3. 保護テープを貼ったマイナスドライバーを使用してツメのかん合をはずし、アシストグリツププラグおよびフロントアシストグリツププラグを取りはずす。
4. ボルト２本を取りはずす。
5. 図の矢印の方向にずらしてツメのかん合をはずし、フロントシートバツクボードを取りはずす。

1. スクリュー２本を取りはずす。
2. 図の矢印の方向にずらしてツメのかん合をはずす。
3. シートベルトをはずし、リヤシートバツクロツクベゼルＵＰＲを取りはずす。

1. ボルト２本をはずし、シートベルトインナアンカブラケツトＡＳＳＹ　ＬＨを取りはずす。
2. シートバツクカバーのかん合をはずす。
3. シートベルトをはずし、リヤシートシヨルダベルトカバーを取りはずす。

1. ホグリングをはずし、シートバツクカバーの上部を開く。
2. ツメのかん合をはずし、フロントシートヘツドレストサポート２個を取りはずす。

1. ホグリングをはずし、セパレートタイプフロントシートバツクカバーＬＨを取りはずす。

□　参　考　□

シートバツクカバー交換時に引き込みワイヤが付いていない場合には引き込みワイヤを再使用する。

1. フロントシートクツシヨンカバーがかん合しているフロントシートクツシヨンシールドＬＷＲ　ＬＨの周囲に保護テープを貼り付ける。
2. ルーフモールディングリムーバーを使用して、クツシヨンシールドＬＷＲ　ＬＨ上側のクツシヨンカバーのかん合をはずす。
3. クツシヨンカバー前側のＪフックをはずし、クツシヨンカバーをクツシヨンパツドが付いた状態でクツシヨンフレームから取りはずす。
4. ホグリングをはずし、セパレートタイプフロントシートクツシヨンカバーＬＨを取りはずす。

□　参　考　□

フロントシートクツシヨンカバー交換時に引き込みワイヤが付いていない場合には引き込みワイヤを再使用する。

1. スクリューを取りはずす。
2. ツメのかん合をはずし、リクライニングアジヤスタインサイドカバーＲＨを取りはずす。

1. クリップリムーバーを使用して、シートバツクロツクフツクを取りはずす。
2. ボルトをはずし、アシストグリツプストラツプを取りはずす。

1. ツメのかん合をはずし、フロントシートクツシヨンシールドＬＷＲ　ＬＨを取りはずす。

1. マイナスドライバーを使用して、上側のツメのかん合をはずす。
2. 図の矢印の方向にずらしてリヤシートベルトホルダを取りはずす。

フロントシ-トアウタベルトASSYLH取りはずし（要領は61-6 参照）

1. ツメのかん合をはずし、フロントシートシヨルダベルトガイドを取りはずす。

1. ツメのかん合をはずし、リヤシートシヨルダベルトハンガＬＨを取りはずす。

1. クランプ部のかん合をはずし、フロントシートワイヤＬＨを取りはずす。

1. スクリューを取りはずす。
2. フロントシートバツクカバー（インナ後側）のかん合をはずし、フロントシートバツクカバーを取りはずす。

1. スクリューをはずし、フロントシートバツクカバーを取りはずす。

1. スクリューを取りはずす。
2. フロントシートバツクカバー（アウタ後側）のかん合をはずし、フロントシートバツクカバーを取りはずす。

1. スクリューをはずし、フロントシートバツクカバーを取りはずす。

1. リクライニングアジヤスタレリーズアームＮＯ．１およびＮＯ．２のリンクを切り離し、リクライニングアジヤステイングケーブルＡＳＳＹ　ＲＨを取りはずす。

1. マイナスドライバーを使用して、Ｅリングを取りはずす。

■　注　意　■

取りはずしたＥリングは再使用しない。



2. リクライニングアジヤスタスペーサをはずし、リクライニングアジヤスタレリーズアームＮＯ．１を取りはずす。

1. シートＮＯ．２リクライニングアジヤスタアームＵＰＲ　ＮＯ．１　ＬＨおよびフロントシートアジヤスタのリンクを切り離し、リクライニングリモートコントロールケーブルＡＳＳＹを取りはずす。

1. ボルト２本をはずし、シートＮＯ．２リクライニングアジヤスタアームＵＰＲ　ＮＯ．１　ＬＨを取りはずす。

1. 保護テープを貼ったマイナスドライバーを使用してツメのかん合をはずし、シートトラツクロツクオープンレバーＲＨを取りはずす。

1. フロントシートアジヤスタＡＳＳＹ　ＬＨのヒンジ部をバイスなどで固定する。
2. ヒンジ部を下げた状態にし、フロントモースト位置にする。
3. トルクスソケットレンチ（Ｔ４０）を使用して、トルクススクリューを取りはずす。
4. リヤモースト位置にする。
5. トルクスソケットレンチ（Ｔ４０）を使用してトルクススクリュー２本を取りはずす。
6. ボルト３本をはずし、フロントシートアジヤスタＡＳＳＹ　ＬＨを取りはずす。

1. マイナスドライバーを使用してハンドルサポートワイヤのかん合をはずし、シートトラツクアジヤステイングハンドルを取りはずす。

1. シートアジヤスタがリヤモーストになっている事を確認する。
2. フリントシートクツシヨンフレームＬＨにボルト３本で仮付けする。
3. トルクススクリュー２本でインナリヤ側を仮付ける。
4. ボルト３本およびトルクススクリュー２本を本締めする。

基準値

T＝29.0N･m｛296kgf･cm｝

5. フロントシートアジヤスタＡＳＳＹ　ＬＨのヒンジ部をバイスなどで固定する。
6. ヒンジ部を下げた状態にし、フロントモースト位置にする。
7. トルクススクリューを取り付ける。

基準値

T＝29.0N･m｛296kgf･cm｝

1. ボルト２本でシートＮＯ．２リクライニングアジヤスタアームＵＰＲ　ＮＯ．１　ＬＨを取り付ける。

基準値

T＝42.0N･m｛420kgf･cm｝

1. リクライニングアジヤスタスペーサをフレームに取り付ける。
2. リクライニングトーシヨンバーをフレームとリクライニングアジヤスタレリーズアームＮＯ．１の間に入れ、トーシヨンバーをフレームおよびレリーズアームにかん合させる。
3. レリーズアームをフレームにかん合させ、新品のＥリングを取り付ける。

■　注　意　■

必ず、新品のＥリングを使用する。

1. リクライニングアジヤスタスペーサをフレームに取り付ける。
2. リクライニングトーシヨンバーをフレームとリクライニングアジヤスタレリーズアームＮＯ．２の間に入れ、トーシヨンバーをフレームおよびレリーズアームにかん合させる。
3. レリーズアームをフレームにかん合させ、新品のＥリングを取り付ける。

■　注　意　■

必ず、新品のＥリングを使用する。

フロントシ-トアウタベルトASSYLH取り付け（要領は61-6 参照）

1. ホグリングプライヤーを使用して、セパレートタイプフロントシートクツシヨンカバーＬＨをホグリングで取り付ける。

■　注　意　■

• シートクツシヨンカバーを汚したり傷つけない。
• シワが発生しないように、吊織布のセンターとパッドのセンターを合わせホグリングを取り付ける。



□　参　考　□

フロントシートクツシヨンカバー交換時に引き込みワイヤが付いていない場合には、引き込みワイヤを再使用する。



2. フロントシートクツシヨンフレームＬＨに組み付け、クツシヨンカバーのＪフックを確実にかん合させる。
3. シートクツシヨンフレームＬＨのツメを折り返す。
4. ホグリングプライヤーを使用して、クツシヨンカバーＬＨの裏側をホグリングで取り付ける。
5. クツシヨンカバーＬＨの後側をフロントシートクツシヨンシールドＬＷＲ　ＬＨにかん合させる。

1. ホグリングプライヤーを使用して、セパレートタイプフロントシートバツクカバーＬＨをホグリングで取り付ける。

■　注　意　■

• シートバツクカバーを汚したり傷つけない。
• シワが発生しないように、吊織布のセンターとパッドのセンターを合わせホグリングを取り付ける。



□　参　考　□

フロントシートバツクカバー交換時に引き込みワイヤが付いていない場合には引き込みワイヤを再使用する。



2. バツクカバーＬＨの下側をフロントシートバツクボードにかん合させる。

フロントシ-トインナベルトASSYLH取り付け（要領は61-6 参照）

1. シートＡＳＳＹを車両に乗せ、フロントシートアジヤスタのピンと車両側の穴を合わせる。

■　注　意　■

シートトラックハンドルを持つとスライド同期位置がずれる。



2. ボルト２本でシートアジヤスタのリヤ側を仮締めする。
3. ロックを解除してシートＡＳＳＹを押し下げ、フロア側にロックさせる。
4. ボルト２本でシートアジヤスタのフロント側を仮締めする。
5. ロックを解除して、シートＡＳＳＹを引き起こす。
6. シートアジヤスタのリヤ側のボルト２本をインナ→アウタの順に締め付ける。

基準値

T＝47.1N･m｛480kgf･cm｝

7. ロックを解除してシートＡＳＳＹを押し下げ、フロア側にロックさせる。
8. シートアジヤスタのフロント側ボルト２本をインナ→アウタの順に締め付ける。

基準値

T＝47.1N･m｛480kgf･cm｝

9. 車両側ワイヤハーネスとシート側ワイヤハーネスを接続させる。

1. スライド操作したとき、左右のアジャスタが同時にロックすることを点検する。

□　参　考　□

スライドの同期ずれがある場合は、フロントシート固定ボルトをゆるめて調整する。

1. イグニツシヨンスイツチをＯＮにする。
2. フロントシートＡＳＳＹ　ＬＨに座り、シートベルトのタングプレートをバックルに挿入していないとき、助転席シートベルトウォーニングランプが点滅することを点検する。
3. シートベルトのタングプレートをバックルに挿入したとき、助手席シートベルトウォーニングランプが消灯することを点検する。
