スライドドアＲＨ　調整

    準備品一覧

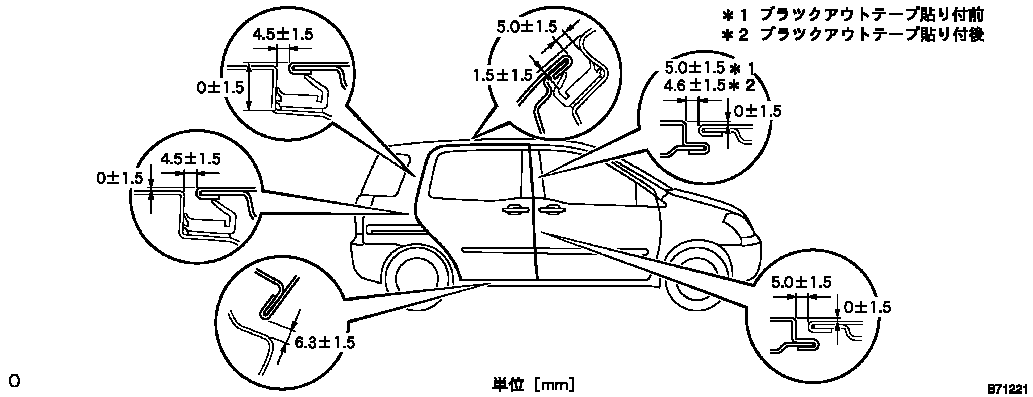

  1. リヤドアパネルRH点検
    1. 基準値内であることを点検する。

  2. リヤドアパネルRH調整
    1. スライドドア後端上下左右方向およびスライドドアロックストライカプレートＡＳＳＹを調整する場合は、スライドドアダウンヒメールストップのボルトをゆるめた状態で、トルクスソケットレンチ（Ｔ４０）を使用して、ストライカ取り付けスクリューをストライカが動く程度までゆるめ、ブラスバーを使用してストライカを軽くたたいて調整する。
      2. 基準値
      T＝23N･m｛235kgf･cm｝


    2. スライドドア後端前後上下方向を調整する場合は、ＳＳＴを使用してスライドドアヒンジＡＳＳＹ　ＣＴＲ　ＲＨのボルトをゆるめてから行う。
      3. SST
      09812-00010

      基準値
      T＝27N･m｛275kgf･cm｝

      ■　注　意　■
      センターリングボルトを使用しているため、調整は補給されているボルトに交換してから行う。


    3. スライドドアの前端上部左右方向の調整をする場合は、スライドドアローラＡＳＳＹ　ＵＰＲ　ＲＨのボルトをゆるめてから行う。
      4. 基準値
      T＝8N･m｛82kgf･cm｝


    4. スライドドア前端下部左右方向（ボデー側）および前後上下方向（ドア側）を調整する場合は、スライドドアを全閉にして確認しながら、スライドドアローラＡＳＳＹ　ＬＷＲ　ＲＨのボルトをゆるめてから行う。
      5. ■　注　意　■
      ドア側はセンターリングボルトを使用しているため、調整は補給されているボルトに交換してから行う。

      基準値
      ドア側
      T＝27N･m｛275kgf･cm｝
      ボデー側
      T＝20N･m｛204kgf･cm｝

      □　参　考　□
      スライドドアロワーローラベースＲＨ（ボデー側）を調整する場合は、スライドドアフルオープンストツプＲＨを切り離し、ボルトを仮付けする。
